| Marchio: | ZMSH |
| MOQ: | 1 |
| prezzo: | by case |
| Dettagli dell' imballaggio: | cartoni personalizzati |
| Condizioni di pagamento: | T/T |

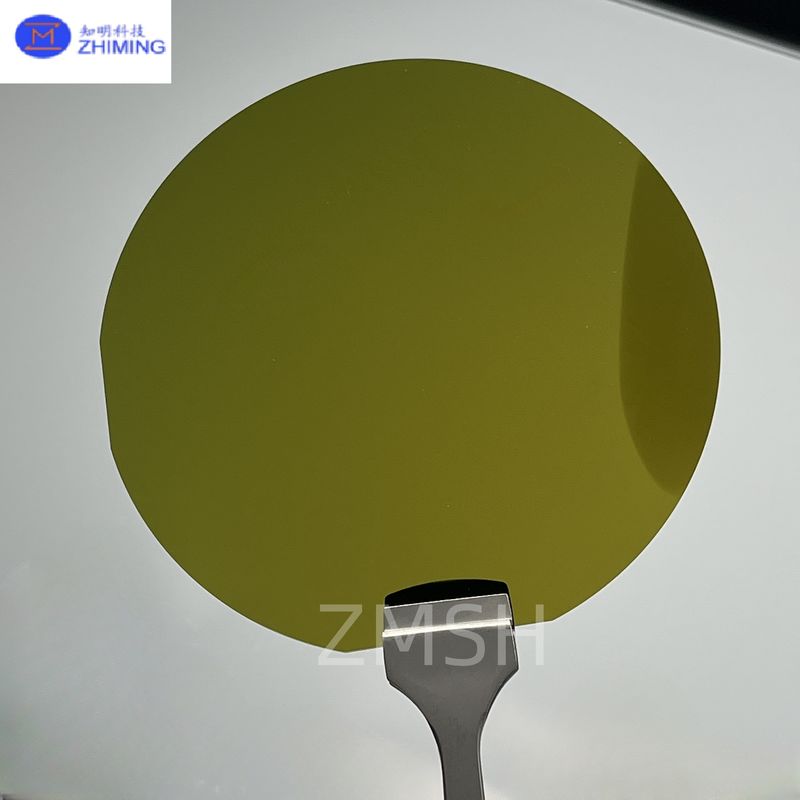

I wafer epitassiali SiC stanno ora emergendo come il fattore di forma più avanzato nel settore SiC. Rappresentando l'avanguardia della scienza dei materiali e delle capacità produttive, i wafer epitassiali SiC da 8" offrono opportunità senza precedenti per aumentare la produzione di dispositivi di potenza riducendo al contempo il costo per dispositivo.
Poiché la domanda di veicoli elettrici, energie rinnovabili ed elettronica di potenza industriale continua ad aumentare a livello globale, i wafer stanno consentendo una nuova generazione di MOSFET SiC, diodi e moduli di potenza integrati con produttività più elevata, rendimento migliore e costi di produzione inferiori.
Grazie alle proprietà di ampio gap di banda, all'elevata conduttività termica e all'eccezionale tensione di rottura, i wafer SiC stanno sbloccando nuovi livelli di prestazioni ed efficienza nell'elettronica di potenza avanzata.
![]()
![]()
Come sono realizzati i wafer epitassiali SiC
La produzione di wafer epitassiali SiC richiede reattori CVD di prossima generazione, un controllo preciso della crescita dei cristalli e una tecnologia del substrato ultrapiatto:
Fabbricazione del substrato
I substrati SiC monocristallini sono prodotti tramite tecniche di sublimazione ad alta temperatura e successivamente lucidati fino a raggiungere una rugosità sub-nanometrica.
Crescita epitassiale CVD
Gli strumenti CVD avanzati su larga scala funzionano a ~1600 °C per depositare strati epitassiali SiC di alta qualità sui substrati da 8", con flusso di gas ottimizzato e uniformità di temperatura per gestire un'area più ampia.
Doping su misura
I profili di drogaggio di tipo N o di tipo P vengono creati con elevata uniformità sull'intero wafer da 300 mm.
Metrologia di precisione
Il controllo dell'uniformità, il monitoraggio dei difetti dei cristalli e la gestione del processo in situ garantiscono la coerenza dal centro del wafer al bordo.
Garanzia di qualità completa
Ogni wafer viene convalidato tramite:
AFM, Raman e XRD
Mappatura dei difetti dell'intero wafer
Analisi della rugosità superficiale e della deformazione
Misure di proprietà elettriche
| Grado | Substrato SiC di tipo N da 8 pollici | ||
| 1 | Politipo | -- | 4HSiC |
| 2 | Tipo di conducibilità | -- | N |
| 3 | Diametro | mm | 200,00±0,5 mm |
| 4 | Spessore | ehm | 700±50μm |
| 5 | CrystalSurfaceOrientationAxis | grado | 4,0°verso ±0,5° |
| 6 | Profondità della tacca | mm | 1~1,25 mm |
| 7 | Orientamento della tacca | grado | ±5° |
| 8 | Resistività (media) | Ωcm | N / A |
| 9 | TTV | ehm | N / A |
| 10 | LTV | ehm | N / A |
| 11 | Arco | ehm | N / A |
| 12 | Ordito | ehm | N / A |
| 13 | MPD | cm-2 | N / A |
| 14 | TSD | cm-2 | N / A |
| 15 | BPD | cm-2 | N / A |
| 16 | TED | cm-2 | N / A |
| 17 | EPD | cm-2 | N / A |
| 18 | Politipi esteri | -- | N / A |
| 19 | SF(BSF)(dimensione griglia 2x2 mm) | % | N / A |
| 20 | TUA(Area utilizzabile totale)(dimensione griglia 2x2 mm) | % | N / A |
| 21 | Esclusione del bordo nominale | mm | N / A |
| 22 | Graffi visivi | -- | N / A |
| 23 | Lunghezza cumulativa dei graffi (SiSurface) | mm | N / A |
| 24 | SiFace | -- | CMPlucido |
| 25 | CFace | -- | CMPlucido |
| 26 | Rugosità superficiale (Siface) | nm | N / A |
| 27 | Rugosità superficiale (Cface) | nm | N / A |
| 28 | marcatura laser | -- | CFaccia, sopra la tacca |
| 29 | Edgechip (superfici anteriori e posteriori) | -- | N / A |
| 30 | Piastre esagonali | -- | N / A |
| 31 | Crepe | -- | N / A |
| 32 | Particella (≥0,3um) | -- | N / A |
| 33 | Contaminazione dell'area (macchie) | -- | Nessuno:entrambe le facce |
| 34 | Contaminazione residua dei metalli (ICP-MS) | atomo/cm2 | N / A |
| 35 | Profilo del bordo | -- | Smusso, forma a R |
| 36 | Confezione | -- | Cassetta multi-wafer o contenitore per wafer singolo |
I wafer epitassiali SiC consentono la produzione in serie di dispositivi di potenza affidabili in settori quali:
Veicoli elettrici (EV)
Invertitori di trazione, caricabatterie di bordo e convertitori DC/DC.
Energia rinnovabile
Inverter di stringa solare, convertitori di energia eolica.
Azionamenti industriali
Azionamenti di motori efficienti, servosistemi.
Infrastruttura 5G/RF
Amplificatori di potenza e interruttori RF.
Elettronica di consumo
Alimentatori compatti e ad alta efficienza.
1. Qual è il vantaggio dei wafer SiC da 8 pollici?
Riducono significativamente il costo di produzione per chip grazie all'aumento dell'area del wafer e della resa del processo.
2. Quanto è matura la produzione di SiC da 8”?
8" sta entrando nella produzione pilota con leader del settore selezionati: i nostri wafer sono ora disponibili per ricerca e sviluppo e aumento dei volumi.
3. È possibile personalizzare il drogaggio e lo spessore?
Sì, è disponibile la personalizzazione completa del profilo di drogaggio e dello spessore dell'epi.
4. I fab esistenti sono compatibili con i wafer SiC da 8”?
Sono necessari aggiornamenti minori dell'attrezzatura per la piena compatibilità con gli schermi da 8 pollici.
5. Qual è il tempo di consegna tipico?
6–10 settimane per gli ordini iniziali; più breve per i volumi ripetuti.
6. Quali settori adotteranno il SiC da 8” più velocemente?
Settori automobilistico, delle energie rinnovabili e delle infrastrutture di rete.
