Visualizzazione del prodotto

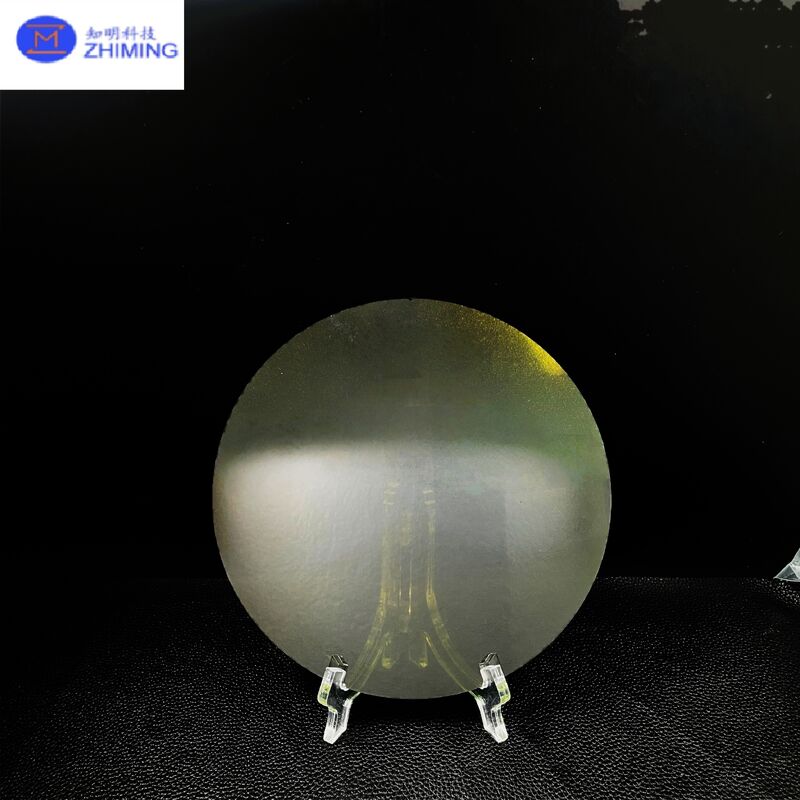

Il wafer epitaxial in carburo di silicio (SiC) da 8 pollici è un materiale semiconduttore ad alte prestazioni progettato per l'elettronica di potenza di nuova generazione.lo strato epitaxiale viene coltivato utilizzando una tecnologia avanzata di deposizione chimica a vapore (CVD) per ottenere uno spessore preciso, controllo del doping e qualità dei cristalli superiore.

Rispetto ai tradizionali wafer al silicio, i wafer epitaxiali SiC offrono proprietà elettriche, termiche e meccaniche eccezionali, rendendoli ideali per alta tensione,e applicazioni ad alta temperatura.

Principio di funzionamento

Lo strato epitaxiale di SiC viene depositato su un substrato di SiC lucido attraverso un processo CVD ad alta temperatura.

• I gas contenenti silicio e carbonio reagiscono a temperature elevate
• Si forma uno strato di SiC monocristallino a seguito del reticolo del substrato
• I gas dopanti (tipo N o P) vengono introdotti per controllare le proprietà elettriche

Questo strato epitassale funge da regione attiva per la fabbricazione del dispositivo, consentendo un controllo preciso delle prestazioni del dispositivo come la tensione di rottura e la resistenza di accensione.

Caratteristiche chiave

• Grande diametro (8 pollici / 200 mm): Supporta la produzione di grandi volumi e la riduzione dei costi
• Bassa densità di difettiRiduce al minimo le micro-tube e le lussazioni
• Eccellente uniformità dello spessore: Garantisce prestazioni coerenti del dispositivo
• Controllo del doping preciso: Supporta caratteristiche elettriche personalizzate
• Alta conduttività termica: adatto ad applicazioni ad alta potenza
• Largo intervallo di banda (~ 3,26 eV): Consente il funzionamento ad alta temperatura e ad alta tensione

Specificità tipiche

Applicazioni

I Wafer epitaxiali SiC da 8 pollici sono ampiamente utilizzati in dispositivi avanzati di potenza e RF, tra cui:

• Veicoli elettrici: Invertitori, caricabatterie di bordo
• Sistemi di energia rinnovabile: Invertitori solari, convertitori di energia eolica
• Moduli di alimentazione industriali: Motori ad alta efficienza
• Sistemi di ricarica rapida: Dispositivi di commutazione ad alta frequenza
• Dispositivi 5G e RF: Amplificatori RF ad alta potenza

Vantaggi rispetto al silicio

• Campo elettrico di ripartizione superiore (≈10× silicio)
• Minori perdite di passaggio
• Temperatura di funzionamento superiore (> 200°C)
• Miglioramento dell'efficienza energetica
• Dimensioni ridotte del sistema e requisiti di raffreddamento

Processo di produzione

La produzione di wafer epi SiC da 8 pollici prevede:

1. Preparazione del substrato
2. Crescita epitaxiale (CVD)️ Deposito controllato dello strato di SiC
3. Controllo del doping¢ Introduzione precisa di sostanze dopanti
4. Trattamento superficiale¢ lucidatura CMP per superfici ultra lisce
5. Ispezione e collaudoVerifica dello spessore, dei difetti e delle proprietà elettriche

Domande frequenti

Q1: Qual è la differenza tra il substrato SiC e il Wafer SiC epi?

R: Il substrato è il materiale di base, mentre lo strato epitaxiale è lo strato funzionale in cui sono fabbricati i dispositivi.

D2: Lo spessore dell'epinefrina e il doping possono essere personalizzati?

R: Sì, lo spessore e la concentrazione di doping possono essere personalizzati in base alle esigenze del dispositivo.

D3: Perché scegliere i Wafer SiC da 8 pollici?

R: Le dimensioni maggiori dei wafer migliorano l'efficienza della produzione e riducono il costo per dispositivo, favorendo la produzione di massa.
