Panoramica del prodotto

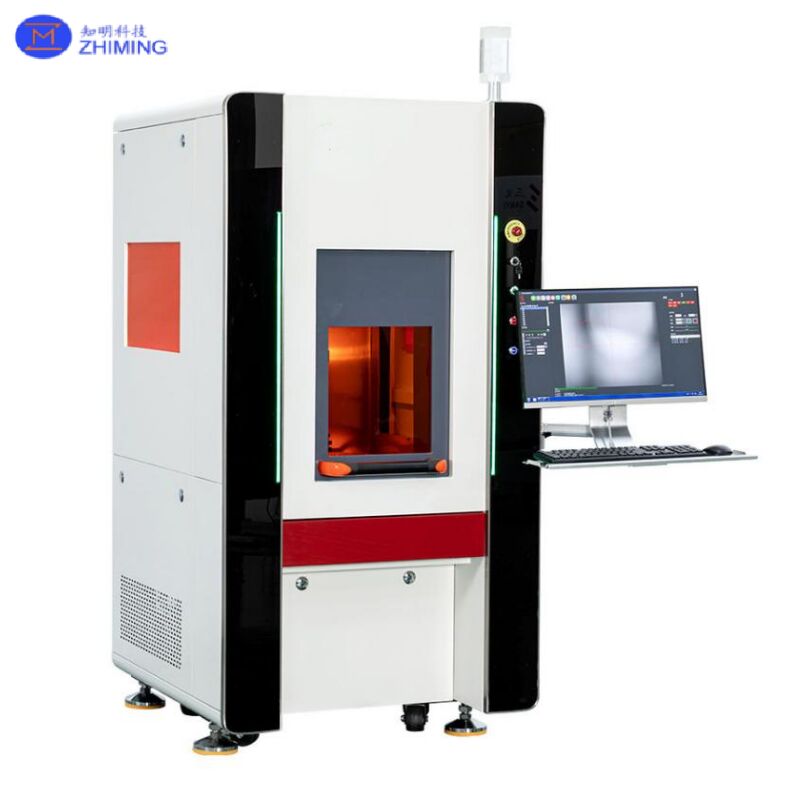

ILSY-CVD11Eè unSistema di taglio laser verde da 532 nmprogettato per tagliare/affettare con precisionemateriali superduri. Il materiale fornito indica le applicazioni tipiche inclusediamante naturale, diamante coltivato in laboratorioe altri materiali superduri comeCVD, PCD, MCD e CBN.

Perché il laser verde da 532 nm (vantaggi chiave in termini di elaborazione)

Laser verde (532 nm)in questo sistema è generato daraddoppio della frequenza di 1064 nm. Nel materiale si sottolinea che, rispetto a 1064 nm (descritto nel documento come “laser rosso”), 532 nm fornisce:

• Maggiore efficienza di elaborazione;

• Superfici di taglio più lisce;

• Grafitizzazione ridotta(minore grafitizzazione indesiderata durante la lavorazione).

Questi punti sono posizionati come vantaggi pratici per ottenere una migliore qualità di taglio e risultati più stabili durante la lavorazione di diamanti e materiali superduri simili.

Progettazione della stabilità meccanica e ottica

Per migliorare la stabilità e la precisione a lungo termine, la macchina utilizzamarmo naturale come base ottica, che il materiale descrive come utile per il miglioramentostabilità dell'uscita lasere nel complessoprecisione di lavorazionedurante il funzionamento.

La sorgente laser adottaraffreddamento a circolazione d'acqua. Il documento rileva inoltre che il modulo della pompa principale utilizza a“Modulo pompa CEO USA”(formulazione come indicato nella fonte) per supportare un funzionamento stabile e di lunga durata.

Configurazione del sistema (moduli principali)

Il sistema è descritto come una piattaforma integrata che comprende:

• Sistema laser(uscita 532 nm)

• Sistema di percorsi ottici

• Sistema software(software di taglio sviluppato autonomamente)

• Sistema di controllo(scheda di controllo dedicata + controllore programmabile, con PC industriale)

• Sistema di imaging visivo

• Sistema di movimento(Esecuzione posizionamento/taglio XYZ)

Aspirazione della polvere: la macchinafornisce solo un'interfaccia per la rimozione della polvere; il raccoglitore di polvere non è incluso.

Principali Specifiche Tecniche

Dati di riferimento per l'affettatura/taglio (dal materiale)

Interpretazione (rimanendo all'interno delle informazioni di origine)
Gli esempi mostrano che all’aumentare della dimensione della fetta,la larghezza del taglio e il tempo di taglio aumentano di conseguenza, mentre quello elencatoLa tolleranza dall'alto verso il basso rimane di 30 μmnei casi di riferimento previsti.

Domande frequenti – Sistema di taglio diamante laser verde

Quali materiali può elaborare?

A seconda del materiale del prodotto, le applicazioni tipiche includonodiamante naturale, diamante coltivato in laboratorioe materiali superduri comeCVD, PCD, MCD e CBN.

Perché utilizza un laser verde da 532 nm?

Il documento afferma che il laser verde da 532 nm è generato daraddoppio della frequenza di 1064 nme rispetto a 1064 nm (denominato “laser rosso” nel materiale), offre:

• Maggiore efficienza di elaborazione

• Superficie di taglio più liscia

• Meno grafitizzazione

Quali sono le specifiche principali del laser?

• Lunghezza d'onda:532 nm

• Potenza del laser:20 W a 10 kHz

• Raffreddamento:Raffreddamento ad acqua
