Intelligente macchina di lucidatura robotica

Visualizzazione del prodotto

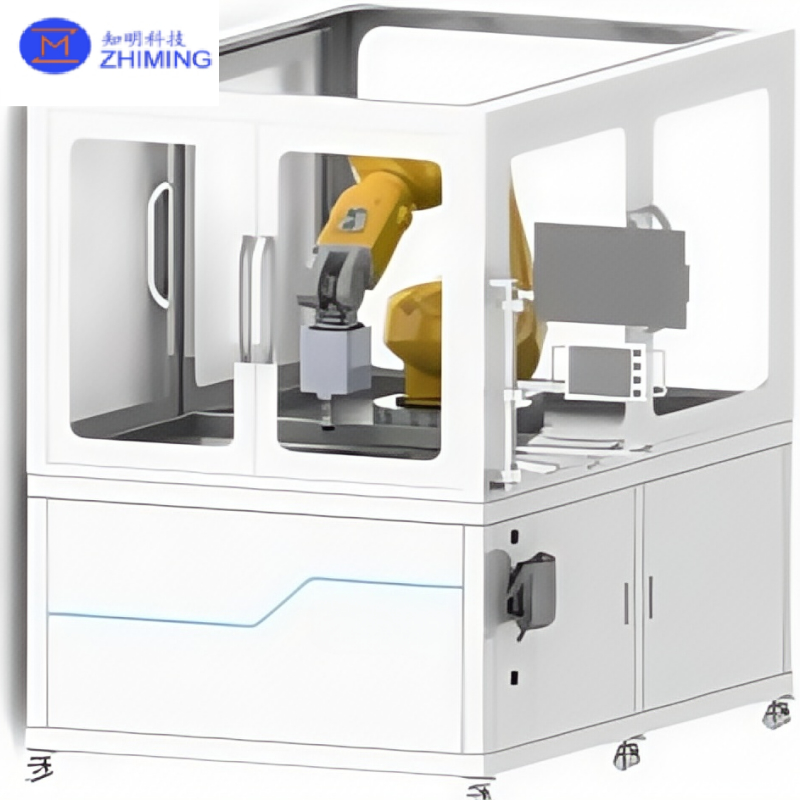

La macchina di lucidatura robotica intelligente è costruita su una piattaforma di robot industriali a sei assi (KUKA o ABB), dotata di un cilindro elettronico a pressione, di un asse rotativo regolabile,e teste di lucidatura multiple (airbag flessibile), strumento rigido, tipo ruota). Integrato con un software di lucidatura proprietario e il sistema di controllo del robot, consente una lucidatura ottica di alta precisione per componenti di grande diametro.

Le applicazioni coprono l'ottica piana, le superfici sferiche, le superfici asferiche, le asfere fuori asse e l'ottica a forma libera, con vantaggi in termini di automazione, stabilità e adattabilità.

Caratteristiche chiave

1Tecnologia brevettata

• Hardware e software brevettati con tecnologia di lucidatura robotica.

2Monitoraggio digitale

• Sensori a circuito chiusoper il controllo della forza e del movimento.

• In tempo realecontrollo della sicurezzaper il livello del liquido, la pressione e la temperatura.

3. Ampie applicazioni

• Numero multiploteste di lucidatura robotizzateDisponibile per diversifabbricazione otticarequisiti.

4. Alta stabilità

• Funzionamento continuo ≥ 300 oresenza deterioramento delle prestazioni.

• Fonte ionica a doppia impedenzagarantisce un fissaggio e una posizione stabili.

• Polizione a forza costanteattraverso il controllo della posizione galleggiante.

5. Supporto software

• Avanzatosoftware di elaborazione otticapermodellazione della superficie,generazione della funzione di rimozione,simulazione,analisi dei risultati, eelaborazione di dati di metrologia.

Specifiche tecniche

Caratteristiche del sistema

1. Capacità versatile del pezzo da lavoro

   • Polire persuperfici piatte,sfere,asfere,di cilindrata inferiore o uguale a 50 cm3, eottica a forma libera.

2. Sistema di controllo PLC

   • Dispositivi di controllolivello, pressione e temperatura dello slurry di lucidaturacon allarmi.

   • Aggiornabile amonitoraggio della densità e della temperatura in tempo reale.

3. Software di lucidatura proprietario

   • Generazione della funzione di rimozione(teorico ed sperimentale).

   • Simulazione e generazione di programmi robotici.

4. Funzioni ausiliarie avanzate

   • Sistema di taratura automatica AutoTCP.

   • Misurazione delle coordinate ad alta precisioneper il posizionamento del pezzo da lavorare.

Principi del trattamento

• Tecnologia di calcolo della modulazione del dominio temporaleper la precisione di modellazione delle superfici.

• Forza di lucidatura costante con controllo della posizione galleggiante, garantendo l'uniformità e la precisione.

Vantaggi

• Alta automazione e intelligenzacon integrazione robotica.

• Stabile e affidabileper il funzionamento a lungo termine.

• Adattamento flessibilea superfici ottiche complesse efabbricazione di ottiche di altissima precisione.

FAQ Intelligente macchina di lucidatura robotica

1Quali tipi di componenti ottici può elaborare la macchina di lucidatura robotica?

Il sistema supporta una vasta gamma di componenti ottici, tra cui l'ottica piana, le superfici sferiche, le asfere, le asfere fuori asse e l'ottica a forma libera.

2Qual è la qualità superficiale raggiungibile?

• Per il modello IRP1000, il sistema raggiunge una qualità di superficie PV ≤20 nm e RMS ≤100 nm.

• Le prestazioni effettive dipendono dalle dimensioni del pezzo, dal materiale e dal processo di lucidatura.

3Quali robot sono compatibili con il sistema?

La macchina è basata su robot industriali a sei assi, come KUKA o ABB, che garantiscono un controllo del movimento stabile e preciso.
