Macchina di lucidatura robotizzata

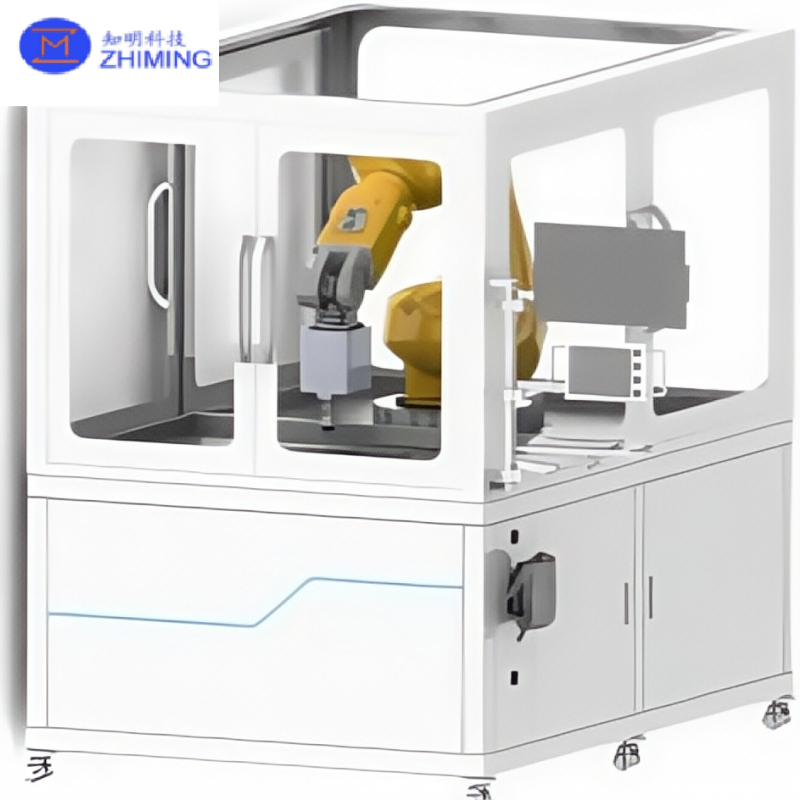

Panoramica della macchina di lucidatura robotizzata

La macchina di lucidatura robotizzata è una soluzione di lavorazione di precisione avanzata che combina un robot industriale a sei assi (come KUKA, ABB o Staubli) con un sistema di lucidatura ad alte prestazioni. La macchina di lucidatura robotizzata è dotata di un cilindro a pressione elettronica e di un asse rotante regolabile, che consente l'uso di teste di lucidatura flessibili ad airbag, teste di rettifica rigide e utensili a ruota. Con un banco di lavoro di precisione e sistemi di misurazione di grado ottico, la macchina di lucidatura robotizzata offre prestazioni eccezionali di correzione e lucidatura della superficie.

Controllata da un software di lucidatura dedicato, la macchina di lucidatura robotizzata si integra perfettamente con il sistema di controllo del robot. Supporta l'intero flusso di lavoro di produzione, dalla modellazione del pezzo e la pianificazione del percorso al controllo della forza in tempo reale e al monitoraggio del processo. Rispetto alle operazioni manuali, la macchina di lucidatura robotizzata aumenta significativamente l'efficienza, migliora la ripetibilità e garantisce l'elevatissima precisione richiesta in settori come l'ottica, l'aerospaziale e la produzione di precisione.

Principio di funzionamento della macchina di lucidatura robotizzata

Movimento coordinato a sei assi

La macchina di lucidatura robotizzata utilizza il movimento a sei assi del robot industriale per ottenere una copertura completa della superficie, consentendo la lucidatura precisa di contorni complessi. Questa flessibilità consente alla macchina di lucidatura robotizzata di adattarsi a diverse geometrie mantenendo l'allineamento costante dell'utensile.

Controllo costante della pressione elettronica

Con il suo cilindro a pressione elettronica, la macchina di lucidatura robotizzata mantiene una forza di contatto costante basata sul feedback dei sensori in tempo reale. Ciò garantisce che la macchina di lucidatura robotizzata eviti sia la sovra-lucidatura che la sotto-lucidatura durante la lavorazione.

Regolazione dell'asse rotante

Il mandrino regolabile sulla macchina di lucidatura robotizzata può essere impostato per corrispondere alla curvatura di sfere, asfere, asfere fuori asse e superfici a forma libera. Questa adattabilità consente alla macchina di lucidatura robotizzata di gestire un'ampia gamma di componenti ottici.

Monitoraggio a sensore a circuito chiuso

I sensori di forza e posizione formano un sistema di monitoraggio a circuito chiuso che tiene traccia continuamente delle prestazioni della macchina di lucidatura robotizzata. Ciò protegge sia l'apparecchiatura che il pezzo in lavorazione, garantendo al contempo che la macchina di lucidatura robotizzata mantenga un'elevata precisione durante l'operazione.

Software di elaborazione ottica

La macchina di lucidatura robotizzata include un software di elaborazione ottica avanzato per la modellazione della superficie 3D, l'ottimizzazione del percorso utensile e l'analisi dei dati di ispezione. Queste funzioni consentono alla macchina di lucidatura robotizzata di fornire costantemente finiture superficiali di grado ottico.

Caratteristiche principali della macchina di lucidatura robotizzata

Tecnologia brevettata – La macchina di lucidatura robotizzata è dotata di hardware e software proprietari sviluppati internamente, con algoritmi di controllo ottimizzati per la lucidatura ottica. Queste innovazioni consentono alla macchina di lucidatura robotizzata di mantenere sia un'elevata efficienza che precisione.

Monitoraggio digitale – Una rete completa di sensori nella macchina di lucidatura robotizzata fornisce feedback e protezione in tempo reale, garantendo un funzionamento sicuro e stabile.

Ampia gamma di applicazioni – Con teste di lucidatura intercambiabili, la macchina di lucidatura robotizzata può elaborare piani ultra-grandi, sfere, asfere, asfere fuori asse e superfici a forma libera.

Elevata stabilità – In grado di funzionare continuamente per ≥300 ore, la macchina di lucidatura robotizzata utilizza un design a doppia corrispondenza di impedenza per mantenere un serraggio stabile e una forza di lucidatura costante.

Piattaforma software integrata – La macchina di lucidatura robotizzata supporta l'intero flusso di lavoro di fabbricazione ottica, inclusi modellazione, simulazione, analisi dei processi e visualizzazione dei dati.

Specifiche tecniche della macchina di lucidatura robotizzata

La macchina di lucidatura robotizzata supporta teste di lucidatura flessibili ad airbag, a utensile piccolo e a ruota, con velocità del mandrino massime fino a 1500 giri/min.

Casi applicativi della macchina di lucidatura robotizzata

Ottica – La macchina di lucidatura robotizzata viene utilizzata per specchi di grandi telescopi, ottiche laser ad alta potenza ed elementi ottici di precisione. La flessibilità della macchina di lucidatura robotizzata la rende ideale per sistemi ottici di fascia alta.

Aerospaziale – La macchina di lucidatura robotizzata elabora ottiche di telerilevamento satellitare e componenti di imaging dello spazio profondo con un'accuratezza superficiale ultra-elevata.

Produzione di precisione – La macchina di lucidatura robotizzata viene applicata nell'ottica dei semiconduttori e nella finitura di stampi di ultra-precisione.

Automotive – La macchina di lucidatura robotizzata produce finiture lucide su stampi per fari e componenti decorativi.

Vantaggi tipici della macchina di lucidatura robotizzata

Alta precisione – La macchina di lucidatura robotizzata può ottenere superfici ottiche con RMS migliore di 10 nm, soddisfacendo gli standard di qualità superficiale più esigenti.

Elevata flessibilità – Con teste di lucidatura a cambio rapido, la macchina di lucidatura robotizzata si adatta a diverse dimensioni, forme e materiali con tempi di configurazione minimi.

Elevata efficienza – La macchina di lucidatura robotizzata utilizza il movimento multi-asse e la pianificazione ottimizzata del percorso per ridurre significativamente i cicli di produzione.

Elevata stabilità – La macchina di lucidatura robotizzata offre un funzionamento continuo prolungato con bassi requisiti di manutenzione.

Flusso di lavoro completamente digitale – La macchina di lucidatura robotizzata integra elaborazione, misurazione e analisi dei dati in un'unica piattaforma completa.

FAQ – Macchina di lucidatura robotizzata

Q1: Quali superfici può elaborare la macchina di lucidatura robotizzata?
A1: La macchina di lucidatura robotizzata può gestire un'ampia varietà di superfici, tra cui piani di grandi dimensioni, sfere, asfere, asfere fuori asse e superfici a forma libera. Con il suo asse rotante regolabile e le teste di lucidatura intercambiabili, la macchina di lucidatura robotizzata si adatta a geometrie sia semplici che complesse.

Q2: Qual è l'accuratezza superficiale tipica ottenibile con la macchina di lucidatura robotizzata?
A2: A seconda del materiale e dell'applicazione, la macchina di lucidatura robotizzata può ottenere una qualità superficiale di grado ottico con RMS migliore di 10 nm e PV ben al di sotto di 100 nm, soddisfacendo gli standard più rigorosi in ottica e produzione di precisione.

Q3: Per quanto tempo può funzionare continuamente la macchina di lucidatura robotizzata?
A3: La macchina di lucidatura robotizzata è progettata per un'elevata stabilità, con un tempo di funzionamento continuo di ≥300 ore senza richiedere una manutenzione importante. Questo la rende ideale per la produzione a ciclo lungo e ad alto volume.

Q4: La macchina di lucidatura robotizzata può funzionare con diverse teste di lucidatura?
A4: Sì. La macchina di lucidatura robotizzata supporta teste di lucidatura flessibili ad airbag, teste di rettifica rigide, configurazioni a utensile piccolo e teste di lucidatura a ruota. La capacità di cambio rapido consente tempi di inattività minimi tra i cambi di utensile.

Q5: Quali settori utilizzano la macchina di lucidatura robotizzata?
A5: La macchina di lucidatura robotizzata è ampiamente utilizzata in ottica (specchi per telescopi, ottiche laser), aerospaziale (sensori satellitari, imaging dello spazio profondo), produzione di precisione (ottica dei semiconduttori, lucidatura di stampi) e automotive (parti lucide, stampi per fari).
