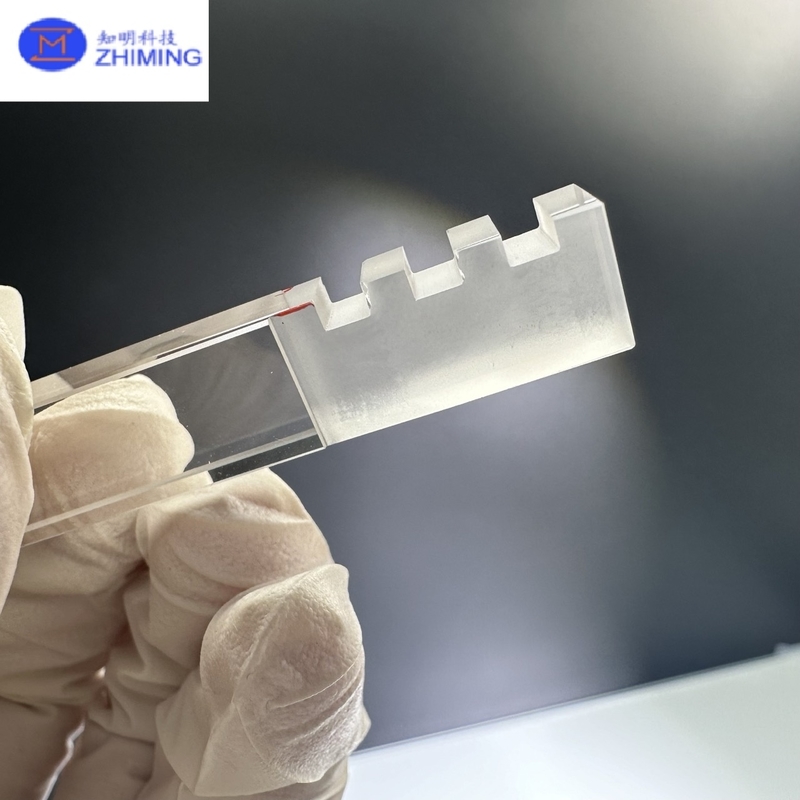

Cristallo seme di zaffiro quadrato orientato con precisione per la crescita del cristallo

Introduzione del cristallo seme di zaffiro

I cristalli seme di zaffiro sono piccoli cristalli singoli altamente raffinati di ossido di alluminio (Al₂O₃) che fungono da materiale di partenza indispensabile per la produzione di zaffiro sintetico. Nella crescita dello zaffiro, il cristallo seme funziona come un “progetto,” guidando lo sviluppo di una nuova boule di zaffiro dettando la struttura reticolare, l'orientamento e la qualità generale del cristallo in crescita. Senza questi semi, la produzione su larga scala di zaffiro uniforme e privo di difetti sarebbe praticamente impossibile.

Poiché lo zaffiro è ampiamente utilizzato in settori avanzati—dai substrati LED e wafer semiconduttori all'ottica aerospaziale e ai cristalli di orologi di lusso—il cristallo seme svolge un ruolo strategico per garantire che lo zaffiro sintetico prodotto soddisfi i più elevati standard ottici, meccanici e strutturali. Ogni cristallo seme è accuratamente realizzato, ispezionato e selezionato per resistere alle temperature estreme e alle condizioni difficili dei forni di crescita dello zaffiro.

Come vengono realizzati i cristalli seme di zaffiro

La produzione di cristalli seme di zaffiro è un processo controllato con precisione che richiede competenza e attrezzature specializzate. I passaggi includono:

Selezione della boule di zaffiro madre – Il processo inizia con una grande boule di zaffiro sintetico priva di difetti, prodotta con metodi di crescita consolidati. Solo le boules con stress minimo, bassa densità di dislocazione e alta purezza (99,99% o superiore) sono idonee per la produzione di semi.

Orientamento cristallografico – Utilizzando sistemi di orientamento a raggi X, i tecnici determinano gli esatti piani cristallografici all'interno della boule. Gli orientamenti comuni includono piano C , e piano A , ma gli orientamenti personalizzati possono essere preparati per esigenze specialistiche.piano R . L'orientamento corretto è essenziale, poiché definisce la direzione in cui la nuova boule di zaffiro si espanderà.

Taglio di precisione – Seghe diamantate ultrasottili o sistemi laser tagliano la boule in piccole piastre, aste o blocchi lungo l'orientamento scelto. La precisione in questa fase è fondamentale—un errore anche di una frazione di grado può portare a un disallineamento del reticolo durante la crescita.

Lucidatura e trattamento superficiale – I pezzi di cristalli seme di zaffiro tagliati subiscono più fasi di rettifica fine, lappatura e lucidatura chimico-meccanica (CMP). Questo passaggio rimuove i danni al di sotto della superficie e garantisce una superficie atomica liscia, consentendo una continuazione impeccabile del reticolo durante la crescita del cristallo.Pulizia e controllo qualità

– I cristalli seme di zaffiro vengono puliti in bagni chimici per rimuovere eventuali contaminanti. Metodi di ispezione avanzati (microscopia ottica, topografia a raggi X) verificano l'orientamento, la purezza e l'assenza di inclusioni o crepe. Solo quelli che superano test rigorosi diventano semi di zaffiro certificati per la crescita del cristallo.Caratteristiche chiave dei cristalli seme di zaffiroPurezza ultra-elevata

– Tipicamente ≥99,99% Al₂O₃, garantendo che lo zaffiro coltivato dal seme sia otticamente trasparente e strutturalmente stabile.

• Orientamento definito con precisione – Consente l'allineamento uniforme del reticolo e proprietà cristalline coerenti.

• Durata termica – Resistente a temperature superiori a 2.000°C, necessarie per il contatto con l'allumina fusa.

• Bassa densità di dislocazione – Riduce imperfezioni, crepe e difetti ottici nella boule di zaffiro finale.

• Geometria personalizzabile – Disponibile in forma di wafer, piccoli blocchi o aste a seconda del metodo di crescita specifico.

• Questi attributi rendono i cristalli seme di zaffiro il fattore più importante nel determinare la qualità della boule di zaffiro

prodotta.Specifiche del cristallo seme di zaffiro quadratoArticolo

Specifiche

Cristalli semeL'uso primario e quasi esclusivo dei cristalli seme di zaffiro è quello di consentire la produzione di zaffiro sintetico, e sono assolutamente indispensabili in quasi tutte le moderne tecniche di crescita dello zaffiro. Ogni metodo utilizza il cristallo seme in modo leggermente diverso, ma il principio rimane lo stesso: il cristallo seme detta l'orientamento del reticolo della boule di zaffiro che cresce da esso, garantendo uniformità e prevenendo la cristallizzazione casuale.Metodo Kyropoulos (KY)

Il cristallo seme di zaffiro

 è il metodo più utilizzato per la produzione di zaffiro per substrati LED e componenti ottici. Nel processo KY, il cristallo seme di zaffiro viene accuratamente immerso in un crogiolo contenente ossido di alluminio fuso (Al₂O₃) a temperature superiori a 2.000°C. Controllando con precisione la velocità di raffreddamento, lo zaffiro inizia a solidificarsi sulla superficie del seme, espandendosi verso l'esterno in una grande boule a bassa sollecitazione. Poiché il seme definisce l'orientamento del cristallo, la boule di zaffiro risultante mantiene una struttura reticolare coerente, essenziale per il taglio e la lucidatura dei wafer a valle.

A2:Nel processo CZ, un cristallo seme di zaffiro viene attaccato a un'asta di trazione e delicatamente immerso nell'allumina fusa. I cristalli seme di zaffiro

vengono lentamente sollevati e ruotati, prelevando una colonna di zaffiro che cresce continuamente dal reticolo del seme. Questo metodo consente un controllo estremamente preciso del diametro e dell'uniformità, fondamentale per lo zaffiro ottico di alta precisione e i componenti speciali. Senza un seme perfettamente orientato, il cristallo si torcerebbe o svilupperebbe sollecitazioni interne che lo renderebbero inadatto per applicazioni impegnative.

Metodo di scambio termico (HEM)Anche HEM si basa su un cristallo seme di zaffiro per avviare la crescita. Qui, il seme viene posto alla base del crogiolo e la fornace viene raffreddata dal basso verso l'alto. Lo zaffiro si forma mentre il calore si dissipa, crescendo verso l'alto dal seme. Poiché il gradiente di temperatura è delicato, HEM può produrre blocchi di zaffiro molto grandi con

stress interno minimo

e un'eccellente trasparenza — ideale per finestre aerospaziali, sistemi laser e ottica scientifica.Crescita a film alimentato a bordo (EFG)A differenza di KY e CZ, che producono boules, il metodo EFG utilizza i cristalli seme di zaffiro

per coltivare lo zaffiro in forme speciali. Il seme è posizionato sul bordo di uno stampo e l'allumina fusa alimenta il seme per azione capillare. Mentre il seme tira il materiale verso l'alto, lo zaffiro cresce in aste, nastri, tubi o anelli con lo stesso orientamento del seme. Questo processo non sarebbe possibile senza un cristallo seme, poiché la crescita incontrollata del cristallo comporterebbe distorsioni o rotture.

FAQ (Domande frequenti) del cristallo seme di zaffiro

Q1: Perché sono necessari i cristalli seme di zaffiro?A1:

Definiscono l'orientamento del cristallo e la struttura reticolare della boule di zaffiro in crescita. Senza un seme, il cristallo crescerebbe in modo casuale, con conseguenti difetti, crepe e scarsa qualità ottica.
Q2: È possibile riutilizzare un singolo cristallo seme di zaffiro

 ?A2: Alcuni cristalli seme possono essere riutilizzati alcune volte, ma l'uso ripetuto aumenta il rischio di contaminazione e distorsione del reticolo. La maggior parte dei produttori preferisce semi freschi per operazioni di crescita critiche.
Q3: Quali orientamenti sono disponibili?A3:

Gli orientamenti più comuni sono
piano C (per substrati LED), piano A, e piano R, ma gli orientamenti personalizzati possono essere preparati per esigenze specialistiche.Q4: Quali metodi di crescita dello zaffiro necessitano di cristalli seme?A4:

Quasi ogni
metodo moderno—KY, CZ, HEM ed EFG—dipende dai cristalli seme. Solo l'obsoleto metodo Verneuil non lo fa.Q5: Quali settori dipendono indirettamente dai cristalli seme?A5:

Qualsiasi settore che utilizza zaffiro sintetico—
illuminazione a LED, elettronica a semiconduttore, ottica aerospaziale, orologi di lusso—si basa sullo zaffiro coltivato da cristalli seme.Prodotti correlatiLingotti di zaffiro Al2O3 80KG 200KG 400KG Metodo di crescita KY per la lavorazione di componenti in zaffiro

Wafer di zaffiro 2 pollici piano C (0001) DSP SSP 99,999% Monocristallino Al2O3 LEDS Semiconduttore

Chi siamo

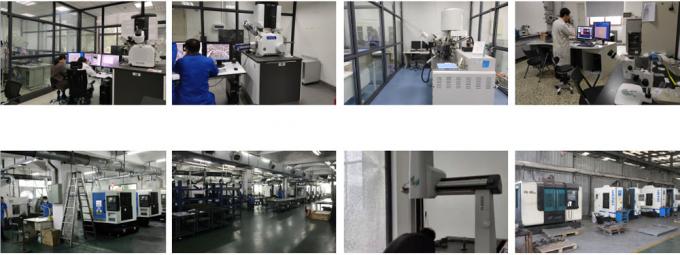

ZMSH è specializzata nello sviluppo, nella produzione e nella vendita di vetri ottici speciali e nuovi materiali cristallini. I nostri prodotti servono l'elettronica ottica, l'elettronica di consumo e l'esercito. Offriamo componenti ottici in zaffiro, copriobiettivo per telefoni cellulari, ceramiche, LT, carburo di silicio SIC, quarzo e wafer di cristallo semiconduttore. Con competenze qualificate e attrezzature all'avanguardia, eccelliamo nella lavorazione di prodotti non standard, con l'obiettivo di essere un'azienda high-tech leader nei materiali optoelettronici.
