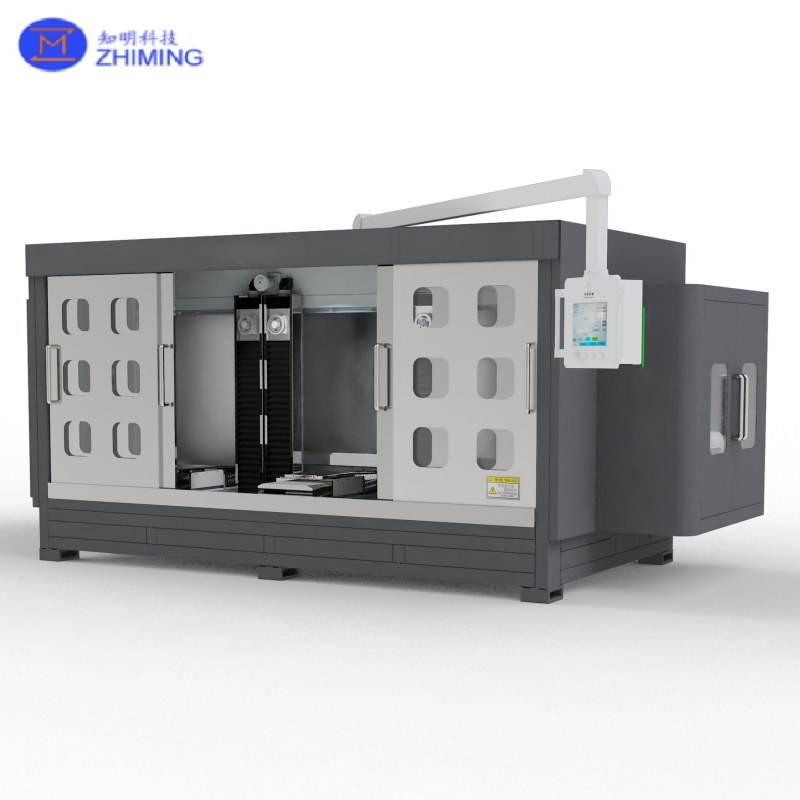

Macchina Taglio a Filo Singolo Diamantato a Tre Stazioni SiC Zaffiro Ceramica

Panoramica di Macchina taglio a filo singolo diamantato a tre stazioni

Questa macchina taglio a filo singolo diamantato a tre stazioni ad alte prestazioni è progettata specificamente per il taglio squadrato di materiali duri e fragili. Dotata di tre postazioni di lavoro indipendenti, consente il taglio simultaneo di tre blocchi di materia prima, migliorando notevolmente la produttività e la flessibilità. La macchina è adatta per substrati quadrati di grandi dimensioni di materiali come carburo di silicio, zaffiro, ceramica, metalli preziosi, quarzo e semiconduttori.

Caratteristiche principali di Macchina taglio a filo singolo diamantato a tre stazioni

 Taglio ad alta efficienza e precisione

• Adotta un metodo di taglio a filo diamantato con materiale stazionario + oscillazione verso il basso.
• Completamente controllato da un sistema servo motore, con feedback di tensione avanzato.
• La velocità di taglio del filo diamantato può raggiungere fino a 1000 m/min.
• Intervallo di spessore di taglio: 0 mm – 600 mm, adattabile a varie esigenze di produzione.
• Raggiunge una precisione di taglio superficiale di 0,01 mm, garantendo elevata planarità e uniformità.

 Design multi-stazione per l'elaborazione in batch

• Tre postazioni di lavoro simultanee per taglio e lavorazione in batch.
• Migliora notevolmente la produttività per le linee di produzione ad alto volume.

Ampia compatibilità dei materiali

• Adatto per materiali duri e fragili come:
  • Carburo di silicio (SiC)
  • Zaffiro
  • Ceramica
  • Metalli preziosi
  • Quarzo
  • Materiali semiconduttori
• Supporta sia il taglio quadrato standard che la personalizzazione non standard.

Funzionamento stabile e bassa manutenzione

• Tutti i moduli di movimento chiave—svolgimento, riavvolgimento, guida del filo, mandrino, controllo della tensione e alimentazione del banco di lavoro—sono azionati da servomotori.
• Il feedback a circuito chiuso per il controllo della tensione garantisce una tensione costante ed evita la rottura del filo.
• Dotato di sistema di avviso di tensione per il monitoraggio in tempo reale.
• Progettato per un funzionamento a lungo termine e ad alto carico con tempi di inattività e manutenzione minimi.

Sistema di controllo di fascia alta

• Controllo avanzato del servomotore completo combinato con algoritmi intelligenti.
• Regola automaticamente la forza e la velocità di taglio in base alla durezza del materiale.
• Mantiene un taglio stabile anche per materiali difficili come SiC duro e ceramiche fragili.
• Velocità di taglio regolabile tra 0,01 mm/min – 10 mm/min per garantire un taglio di alta precisione per componenti piccoli e medi.

Procedura operativa di Macchina taglio a filo singolo diamantato a tre stazioni

1. Sostituire la ruota del filo e prepararsi per l'avvolgimento del filo.

2. Posizionare e fissare le materie prime sul banco di lavoro.

3. Chiudere il coperchio protettivo e configurare i parametri tramite il pannello di controllo.

4. Aprire la valvola dell'acqua e premere il pulsante di avvio.

5. Il filo diamantato oscilla e scende, tagliando continuamente il materiale.

6. Dopo il taglio, chiudere la valvola dell'acqua e scaricare i prodotti finiti.

Costruzione e componenti

• I componenti principali sono fusi con precisione e le unità di trasmissione principali sono importate per garantire stabilità e precisione del sistema.

• Dotato di UPS della serie Tianjin Shengong, che fornisce supporto di alimentazione ininterrotto per le operazioni critiche.

Punti salienti tecnici  di Macchina taglio a filo singolo diamantato a tre stazioni

Perché scegliere Macchina taglio a filo singolo diamantato a tre stazioni

•  Taglio ad alta velocità
•  Precisione eccezionale
•  Flessibile compatibilità multi-materiale
•  Design robusto e a bassa manutenzione
•  Perfetto per i settori dei semiconduttori e dei substrati duri
