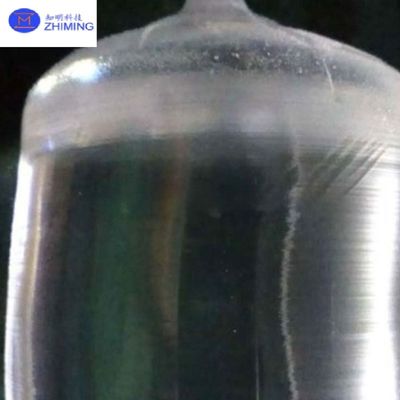

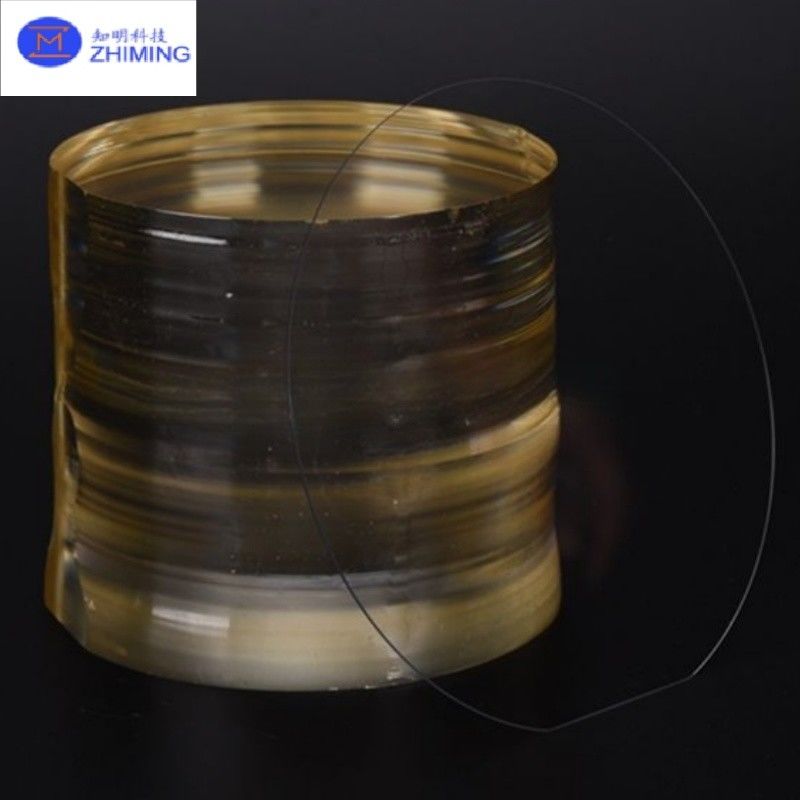

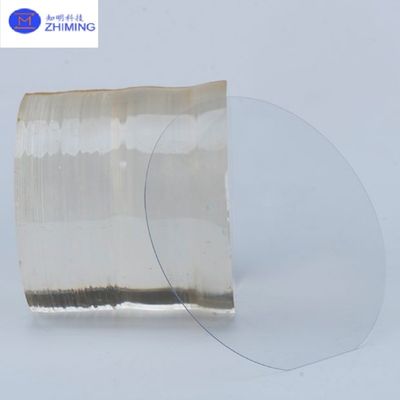

Niobato di litio LiNbO3 Ingot cristallino ad alta frequenza SAW
Dettagli:
| Luogo di origine: | Cina |
| Marca: | ZMSH |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Tempi di consegna: | 8WEEKS |
| Termini di pagamento: | T/T |
|
Informazioni dettagliate |
|||
| Materiale: | di qualità ottica LiNbO3 | Temperatura di Curie: | 1142 ± 2,0°C |
|---|---|---|---|
| Angolo di taglio: | X/Y/Z ecc. | Diametro/dimensione: | 2"/3"/4"/6"/8" |
| TTV: | 3 μm | Imballaggio: | 25 pezzi per scatola |
| Evidenziare: | Ingotti di cristallo LiNbO3 ad alta frequenza,Saw LiNbO3 Cristallo Ingot,Ingotti di cristallo ad alta frequenza SAW LiNbO3 |
||
Descrizione di prodotto
Niobato di litio (LiNbO3) Componenti cristallini EO/PO Telecom Difesa ad alta frequenza SAW
Introdurre
Il niobato di litio (LN) è un materiale ferroelettrico con eccellenti proprietà elettro-ottiche, non lineari e piezoelettriche.
I cristalli di niobato di litio sono materiali essenziali per guide d'onda ottiche, telefoni cellulari, sensori piezoelettrici, modulatori ottici e varie altre applicazioni ottiche lineari e non lineari.
L'applicazione principale del niobato di litio (LN) è nei dispositivi a onde acustiche di superficie (SAW) per le apparecchiature di telecomunicazione.
Nelle comunicazioni vocali e dati, i dispositivi SAW quali i filtri SAW e i duplexeri SAW sono installati nelle apparecchiature di comunicazione come filtri per prevenire rumore e interferenze.I cristalli di niobato di litio (LN) sono utilizzati anche in applicazioni ottiche.
Il niobato di litio (LiNbO3) è un materiale ferroelettrico adatto a diverse applicazioni.e caratteristiche piezoelettricheLe applicazioni che sfruttano i grandi coefficienti elettro-ottici della LN includono la modulazione ottica a infrarossi e il Q-switching.
Le applicazioni che sfruttano il grande coefficiente d non lineare di LiNbO3 comprendono oscillazione parametrica ottica, miscelazione di differenze di frequenza per generare lunghezze d'onda infrarosse sintonizzabili,e generazione della seconda armonia.
Le applicazioni che utilizzano le sue proprietà piezoelettriche includono trasduttori ad ultrasuoni e dispositivi SAW.
Specificità
| Materiale | Grado otticoWaffles di LiNbO3 | |
| Temperatura di Curie | 1142 ± 2,0°C | |
| Angolo di taglio | X/Y/Z ecc. | |
| Diametro/dimensione | 2"/3"/4"/6"/8" | |
| Tol ((±) | < 0,20 mm | |
| Spessore | 0.1 ~ 0,5 mm o più | |
| Piano primario | 16mm/22mm /32mm | |
| TTV | 3 μm | |
| Inchinati. | - Trenta | |
| Warp. | < 40 μm | |
| Orientazione piatta | Tutti disponibili | |
| Tipo di superficie | Polito su un solo lato/polito su due lati | |
| Lato lucidato Ra | < 0,5 nm | |
| S/D | 20/10 | |
| Criteri di bordo | R=0,2 mm o Bullnose | |
| Doppia dopatura ottica | Fe/Zn/MgO ecc. per wafer di qualità ottica LN< | |
| Criteri di superficie dei wafer | Indice di rifrazione | No=2.2878/Ne=2.2033 @632nm lunghezza d'onda |
| Contaminazione, | Nessuna | |
| Particolato ¢> 0,3 μm | > 30 | |
| Scratch, Chipping. | Nessuna | |
| Difetto | Nessuna crepa sul bordo, graffi, seghe di sega, macchie | |
| Imballaggio | Qty/scatola di wafer | 25 pezzi per scatola |
Proprietà.
- Sì.Proprietà termiche
Dal punto di vista termico, i cristalli di niobato di litio (LiNbO3) presentano un'eccellente stabilità.Il che significa che mantengono proprietà piezoelettriche anche a temperature elevate.Questa stabilità termica garantisce una funzionalità affidabile in condizioni di alta temperatura, migliorando la loro praticità nelle applicazioni ad alta temperatura.
- Sì.Proprietà meccaniche
Meccanicamente, il niobato di litio è relativamente duro e resistente.Questa caratteristica migliora la sua resistenza allo stress fisico, ideale per applicazioni che richiedono robustezza meccanica.
Proprietà acustico-ottiche- Sì.
I cristalli di niobato di litio dimostrano notevoli proprietà acustico-ottiche, caratterizzate da elevati coefficienti acustico-ottici.che consentono la modulazione della luce tramite il suonoQuesta proprietà è ampiamente sfruttata nei dispositivi acustico-ottici.
- Sì.Proprietà ferroelettriche
LiNbO3 è un cristallo ferroelettrico, il che significa che presenta domini spontaneamente polarizzati che possono essere riorientati da un campo elettrico esterno.con una lunghezza massima non superiore a 50 mm, e altre applicazioni che richiedono un controllo preciso della polarizzazione.
- Sì.Proprietà fisiche
Un attributo critico dei cristalli di niobato di litio è la loro significativa non linearità ottica, che sostiene la loro ampia utilità in ottica.che divide la luce incidente in due fasci ortogonalmente polarizzati.
Proprietà chimiche
Il LiNbO3 dimostra un'eccezionale stabilità chimica, che lo rende molto interessante per diverse applicazioni.consentire l'uso in ambienti in cui la resistenza chimica è essenziale.
Proprietà elettriche
Come materiale piezoelettrico, il niobato di litio converte in modo unico lo stress meccanico in carica elettrica.
- Sì.Proprietà ottiche
I cristalli di niobato di litio possiedono eccellenti proprietà ottiche, tra cui un'elevata trasmissione nella gamma spettrale visibile e nell'infrarosso medio.Questa ampia finestra di trasmissione svolge un ruolo fondamentale nelle applicazioni ottiche, che consente una diffusione e un'interazione della luce efficienti.
Applicazioni del niobato di litio (LiNbO3)
Applicazioni piezoelettriche
I cristalli di niobato di litio mostrano prestazioni piezoelettriche eccezionali a causa della loro alta temperatura di Curie.
basso coefficiente di piezoelettricità a temperatura, elevato coefficiente di accoppiamento elettromeccanico, bassa perdita dielettrica, proprietà fisico-chimiche stabili, eccellente lavorabilità,e capacità di fabbricazione di grandi dimensioniRispetto ai materiali piezoelettrici convenzionali come il quarzo, il niobato di litio presenta una velocità acustica più elevata, consentendo lo sviluppo di dispositivi ad alta frequenza.
Queste proprietà rendono il niobato di litio adatto a risonatori, trasduttori, linee di ritardo, filtri e altri componenti.Le applicazioni coprono settori civili come le comunicazioni mobili, comunicazioni satellitari, elaborazione dei segnali digitali, televisione, radiodiffusione, radar e telerilevamento, nonché settori militari, comprese contromisure elettroniche, fusibili,e sistemi di guida.
Applicazioni ottiche
Oltre alle sue proprietà piezoelettriche, i cristalli di niobato di litio (LiNbO3) presentano ricchi effetti fotoelettrici,con effetti elettro-ottici ed effetti ottici non lineari particolarmente importanti e ampiamente utilizzatiInoltre, i cristalli LiNbO3 possono essere fabbricati in guide d'onda ottiche di alta qualità tramite scambio di protoni o diffusione di titanio, e cristalli periodicamente polarizzati tramite inversione di polizzazione.Queste capacità consentono loro di essere applicate nei modulatori elettro-ottici., modulatori di fase, interruttori ottici integrati, interruttori Q elettro-ottici, deflettori elettro-ottici, sensori ad alta tensione, sensori di fronte d' onda,Oscillatori parametrici ottici Inoltre, componenti a base di LiNbO3, quali prismi a cuneo bifringenti, dispositivi ottici olografici, rilevatori piroelettrici a infrarossi,sono stati segnalati anche laser a guida d'onda dopati con erbio..
Domande e risposte
Q1: Cos'è il niobato di litio (LiNbO3)? Quali sono le sue proprietà principali?
A1:
Il niobato di litio (LiNbO3) è un materiale ferroelettrico con proprietà chiave:
Effetto elettro-ottico: consente il controllo della luce per i modulatori ottici ad alta velocità.
Optica non lineare: supporta la conversione di frequenza (ad esempio, generazione di seconde armonie).
Effetto piezoelettrico: converte lo stress meccanico in segnali elettrici per i sensori.
Alta temperatura di Curie (~1142°C): stabile in condizioni estreme.
Ampia trasparenza ottica: efficace da 400 nm (visibile) a 5 μm (infrarosso medio).
Q2: Quali sono le principali applicazioni del niobato di litio?
A2:
Le principali applicazioni sono:
Comunicazioni ottiche: modulatori, multiplexatori a divisione d'onda.
Ottica non lineare: laser (OPO, SHG), oscillazione parametrica ottica.
Dispositivi piezoelettrici: filtri SAW, trasduttori ad ultrasuoni.
Dispositivi elettro-ottici: interruttori Q, interruttori fotonici.
Difesa e aerospaziale: radar, contromisure elettroniche, rilevatori di radiazioni.
D3: Che cos'è il niobato di litio?
A13:
Il niobato di litio (LiNbO3) è un materiale ferroelettrico con proprietà ottiche elettro-ottiche, piezoelettriche e ottiche non lineari.
