Panoramica

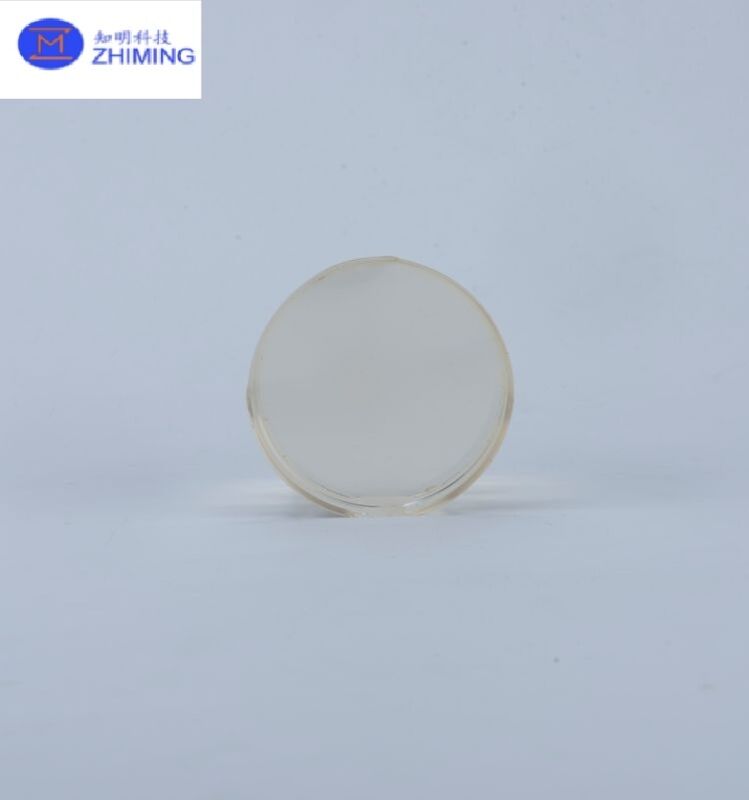

LNOI (Lithium Niobate on Insulator) è un materiale fotonico ad alte prestazionipiattaforma abilitatoda eterogenei a livello di waferintegrazione. Consiste in un unico-cristalloFilm sottile di niobato di litio (LN).legato suun ossido isolantestratoe un substrato di supporto. Questa strutturacombinaeccellente elettro-ottico, ottico non lineare e a bassoperdita trasmissione proprietà, rendendolo un materiale chiave per la fotonica di prossima generazioneintegrato circuiti(PIC).

Struttura eSpecifiche

COMEillustratoSUpagina 3 del PDF, il wafer LNOI ha tre-stratostruttura:

• Superiorestrato: Film sottile LN (300–600 nm)
• Mezzostrato: SiO₂ (2–15 μm)
• Substrato inferiore: Si, SiC, Zaffiro o Quarzo

Disponibileconfigurazioni:

• Dimensioni wafer: 4 pollici / 6 pollici / 8 pollici (roadmap scalabile)
• Cristallo orientamento: Taglio a Z, Taglio a X, Taglio a Y,ruotatoTaglio a Y
• Dopingopzioni: MgO (5 mol%), Er (1 mol%), ecc.

Prestazioni chiaveParametri

PerWafer da 6 pollici(vedi pagina 6):

• Spessore del film sottile: 300–600 nm
• Spessorevariazione: ≤ 40 nm
• Superficierugosità: ~0,19 nm RMS (risultato del test a pagina 5)
• Difettocontrollare:
  • Vuoti (>10 μm): <80
  • Particelle (>0,3 μm): <200

PerWafer da 8 pollici(pagina 9):

• Spessorevariazioneportata: ~7,04 nm
• Vuoti: <100
• Processo continuamenteottimizzato

Prestazioni ottiche ed elettro-ottiche

Basato sulla provadati(pagina 8):

• Larghezza di banda di modulazione: >67 GHz
• Elettro-otticoefficienza(Vπ·L): ~2,1 V·cm
• Ottica ultrabassaperdita(larghezza della linea ~ 0,78 pm)

Questicaratteristiche dimostrareeccellenteidoneitàper alta velocità e bassaperditafotonicodispositivi.

Applicazioni

• Circuiti integrati fotonici (PIC)
• Modulatori ottici ad alta velocità (100G/400G/800G+)
• Fotonica a microonde
• Ottica non lineare (conversione di frequenza, OPO, ecc.)
• Fotonica quantistica e rilevamento di precisione

Vantaggi principali

• Forte effetto elettro-ottico Pockels
• Perdita di propagazione estremamente bassa
• Integrazione eterogenea compatibile con CMOS
• Scalabile fino a wafer di grandi dimensioni (fino a 8 pollici)

Proprietà​​ diWafer LNOI

La fabbricazione di wafer di niobato di litio su isolante (LNOI) prevede una serie sofisticata di passaggi che combinano scienza dei materiali e tecniche di fabbricazione avanzate. Il processo mira a creare una pellicola sottile di niobato di litio (LiNbO₃) di alta qualità legata a un substrato isolante, come il silicio o il niobato di litio stesso. Di seguito è riportata una spiegazione dettagliata del processo:

Passaggio 1: impianto di ioni

Il primo passo nella produzione dei wafer LNOI prevede l'impianto ionico. Un cristallo di niobato di litio sfuso è sottoposto a ioni di elio (He) ad alta energia iniettati nella sua superficie. La macchina per l'impianto ionico accelera gli ioni di elio, che penetrano nel cristallo di niobato di litio ad una profondità specifica.

L'energia degli ioni di elio viene attentamente controllata per ottenere la profondità desiderata nel cristallo. Mentre gli ioni viaggiano attraverso il cristallo, interagiscono con la struttura reticolare del materiale, provocando disgregazioni atomiche che portano alla formazione di un piano indebolito, noto come “strato di impianto”. Questo strato consentirà infine di scindere il cristallo in due strati distinti, dove lo strato superiore (denominato strato A) diventa la sottile pellicola di niobato di litio necessaria per LNOI.

Lo spessore di questo film sottile è direttamente influenzato dalla profondità di impianto, che è controllata dall'energia degli ioni di elio. Gli ioni formano una distribuzione gaussiana all'interfaccia, che è fondamentale per garantire l'uniformità del film finale.

Passaggio 2: preparazione del substrato

Una volta completato il processo di impiantazione ionica, il passo successivo è preparare il substrato che supporterà la sottile pellicola di niobato di litio. Per i wafer LNOI, i materiali di substrato comuni includono il silicio (Si) o lo stesso niobato di litio (LN). Il substrato deve fornire supporto meccanico al film sottile e garantire stabilità a lungo termine durante le successive fasi di lavorazione.

Per preparare il substrato, uno strato isolante di SiO₂ (biossido di silicio) viene generalmente depositato sulla superficie del substrato di silicio utilizzando tecniche come l'ossidazione termica o PECVD (Plasma-Enhanced Chemical Vapor Deposition). Questo strato funge da mezzo isolante tra la pellicola di niobato di litio e il substrato di silicio. In alcuni casi, se lo strato di SiO₂ non è sufficientemente liscio, viene applicato un processo di lucidatura chimico-meccanica (CMP) per garantire che la superficie sia uniforme e pronta per il processo di incollaggio.

Fase 3: Incollaggio di film sottili

Dopo aver preparato il substrato, il passaggio successivo consiste nell'incollare la sottile pellicola di niobato di litio (strato A) al substrato. Il cristallo di niobato di litio, dopo l'impianto ionico, viene capovolto di 180 gradi e posizionato sul substrato preparato. Il processo di incollaggio viene generalmente eseguito utilizzando una tecnica di incollaggio del wafer.

Nell'incollaggio dei wafer, sia il cristallo di niobato di litio che il substrato sono soggetti a pressione e temperatura elevate, che fanno sì che le due superfici aderiscano fortemente. Il processo di incollaggio diretto solitamente non richiede materiali adesivi e le superfici vengono incollate a livello molecolare. A fini di ricerca, il benzociclobutene (BCB) può essere utilizzato come materiale legante intermedio per fornire supporto aggiuntivo, sebbene in genere non venga utilizzato nella produzione commerciale a causa della sua limitata stabilità a lungo termine.

Passaggio 4: ricottura e divisione degli strati

Dopo il processo di bonding, il wafer incollato subisce un trattamento di ricottura. La ricottura è fondamentale per migliorare la forza del legame tra lo strato di niobato di litio e il substrato, nonché per riparare eventuali danni causati dal processo di impiantazione ionica.

Durante la ricottura, il wafer incollato viene riscaldato a una temperatura specifica e mantenuto a tale temperatura per una certa durata. Questo processo non solo rafforza i legami interfacciali ma induce anche la formazione di microbolle nello strato impiantato da ioni. Queste bolle provocano gradualmente la separazione dello strato di niobato di litio (strato A) dal cristallo originale di niobato di litio (strato B).

Una volta avvenuta la separazione, vengono utilizzati strumenti meccanici per separare i due strati, lasciando una sottile pellicola di niobato di litio di alta qualità (Strato A) sul substrato. La temperatura viene gradualmente ridotta a temperatura ambiente, completando il processo di ricottura e separazione degli strati.

Passaggio 5: planarizzazione CMP

Dopo la separazione dello strato di niobato di litio, la superficie del wafer LNOI è tipicamente ruvida e irregolare. Per ottenere la qualità superficiale richiesta, il wafer viene sottoposto a un processo finale di lucidatura chimico-meccanica (CMP). CMP leviga la superficie del wafer, rimuovendo ogni rugosità residua e garantendo che il film sottile sia planare.

Il processo CMP è essenziale per ottenere una finitura di alta qualità sul wafer, fondamentale per la successiva fabbricazione del dispositivo. La superficie è lucidata a un livello molto fine, spesso con una rugosità (Rq) inferiore a 0,5 nm, misurata mediante microscopia a forza atomica (AFM).

1. D: Il tantalato di litio è uguale al niobato di litio?​​

R: No. Il tantalato di litio (LiTaO₃) e il niobato di litio (LiNbO₃) sono materiali distinti con composizioni chimiche diverse (Ta vs. Nb) ma condividono una struttura cristallina simile (gruppo spaziale R3c) e proprietà ferroelettriche.

2. D: Il niobato di litio è una perovskite?​​

R: No. Il niobato di litio cristallizza in una struttura non-perovskite​​ (gruppo spaziale R3c), diversa dalla struttura canonica della perovskite ABX₃. Tuttavia, mostra un comportamento ferroelettrico simile alla perovskite a causa della sua struttura ottaedrica dell'ossigeno simile ad ABO₃.
