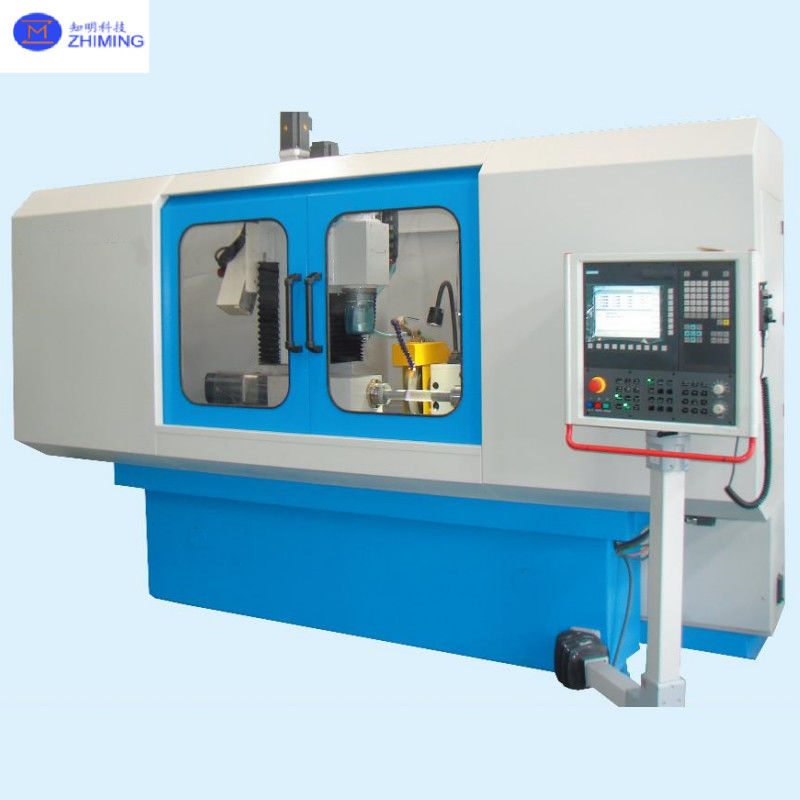

Macchine per la rettifica di superfici di zaffiro CNC
Dettagli:
| Marca: | ZMSH |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Termini di pagamento: | T/T |
|
Informazioni dettagliate |
|||
| Equipment Area: | 2.62m (Length) × 1.7m (Width) × 1.9m (Height) | Equipment Weight: | 2 tons |
|---|---|---|---|
| Maximum Left-Right Travel: | 700mm | Maximum Front-Back Travel: | 350mm |
| Spindle Speed: | 1450 RPM (50Hz), 1740 RPM (60Hz) | Aggiustamento del tavolo di lavoro: | ± 1 ‰ 8 mm |
| Evidenziare: | Polizzatore di superficie di precisione,Macchina per la rettifica della superficie di zaffiro,Macchina per la rettifica della superficie di zaffiro CNC |
||
Descrizione di prodotto
Introduzione del prodotto
I componenti chiave sono dotati di marchi ben noti, garantendo un'elevata stabilità e durata.
Per la trasmissione vengono adottate viti a sfera di precisione di grado P3, garantendo una precisione superiore.
Sono utilizzate fusioni di ghisa grigia di alta qualità, che offrono un'eccellente resistenza alla piegatura e alla tensione torsionale.Sono disponibili serbatoi di filtrazione a tre fasi o filtri a nastro di carta per mantenere la pulizia del fluido di taglio, migliorare le prestazioni di lavorazione e la longevità degli utensili e ridurre l'inquinamento ambientale.
Principio di funzionamento

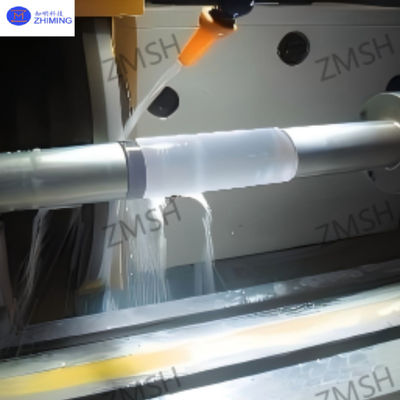

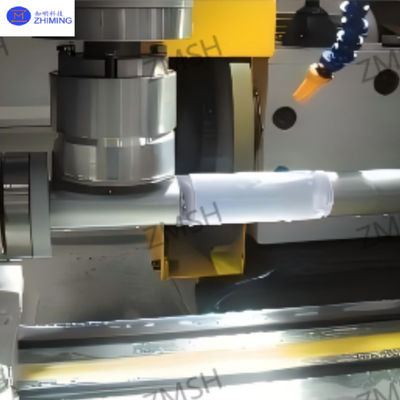

Durante il funzionamento di una macchina per la macinazione dello zaffiro, la ruota di macinazione ruota ad alta velocità per lucidare la superficie del pezzo di zaffiro.Il contatto tra la rulliera e la superficie di zaffiro rimuove il materiale in eccessoDurante la lavorazione, i parametri chiave quali la velocità di rotazione della ruota di rottura e la velocità di alimentazione devono essere regolati con precisione per garantire la precisione di lavorazione.l'apparecchiatura soddisfa i requisiti di lavorazione per la piattezza superficiale e la levigatezza dei materiali zaffirici.
Composizione strutturale

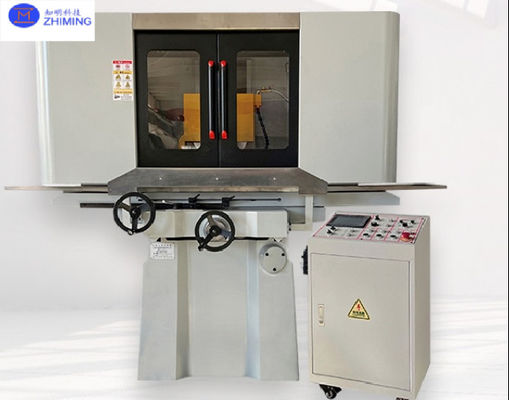

Una macchina da rettifica è costituita da componenti quali il letto, il tavolo da lavoro, la testa della ruota da rettifica e la colonna.
-
Letto:Funziona come fondamento della macina, sostenendo il peso di tutti gli altri componenti.
-
Tavolo di lavoro:Progettato per fissare e spostare i pezzi di zaffiro, consentendo al contempo una precisa regolazione della posizione e un movimento controllato.
-
Testa della ruota di macinazione:Equipaggiati con una rulliera che ruota ad alta velocità per effettuare la rimozione dei materiali.
-
Colonna:Fornisce un supporto strutturale e interconnette tutti i componenti, garantendo un funzionamento stabile e una funzionalità coordinata per ottenere il processo di rettifica.
Specificità
| Articolo | Valore |
|---|---|
| Area delle attrezzature | 2.62m (lunghezza) × 1,7m (larghezza) × 1,9m (altezza) |
| Peso | 2.62m (lunghezza) × 1,7m (larghezza) × 2,1m (altezza) |
| Peso dell'apparecchiatura | 2 tonnellate |
| Superficie del tavolo da lavoro | 600 × 300 mm |
| Viaggio massimo del tavolo da lavoro | 525 mm (standard) / 725 mm (elevato) |
| Viaggio massimo da sinistra a destra | 700 mm |
| Viaggio massimo avanti-indietro | 350 mm |
| Velocità del tavolo di lavoro | 5-25 mm/min |
| Aggiustamento del tavolo di lavoro | ± 1 ‰ 8 mm |
| Dimensioni della rulliera | Ø355 mm × Ø127 mm × 20 × 40 mm |
| Velocità dello spinello | 1450 giri al minuto (50Hz), 1740 giri al minuto (60Hz) |
| Precisione lineare | ± 0,01 mm |
| Piattazza della superficie | ± 0,01 mm |
Caratteristiche di prestazione
La macchina di rettifica presenta una precisione estremamente elevata, in grado di raggiungere una precisione di micron nel trattamento delle superfici di zaffiro.che soddisfano pienamente i severi requisiti della produzione di zaffiri di fascia alta.
-
Efficienza di rettifica rapida: la macchina opera a rettifica ad alta velocità, consentendo di completare in modo efficiente l'elaborazione di pezzi di lavoro sfusi in tempi brevi.
-
Funzionamento stabile: dotata di tecnologia di attenuazione delle vibrazioni, la macchina garantisce un funzionamento regolare e costante.riduce i tassi di rifiuto, e garantisce l'uniformità della qualità del prodotto.
-
Controllo avanzato: le regolazioni di precisione per parametri quali la velocità delle ruote e la velocità di alimentazione sono integrate senza soluzione di continuità, garantendo risultati ripetibili e affidabili.
Applicazione
Industria elettronica
La macina di superficie specifica per zaffiro è utilizzata per la lavorazione di componenti ad alta precisione quali:coperture di lenti per fotocamereLa sua precisione di lavorazione (per esempio, rugosità superficiale ≤ 0,2 μm) garantisce prestazioni ottiche superiori e qualità superficiale dello zaffiro, migliorando direttamente la qualità del materiale.affidabilità- elunghezza di vitadi prodotti elettronici.
Industria ottica

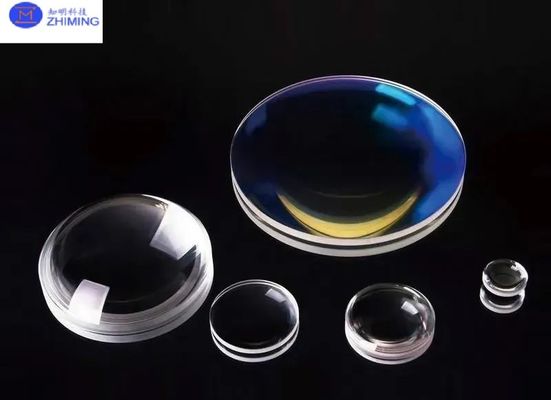

Ideale per la lavorazione di precisione dilenti da zaffiro- eprismi, raggiungendo una precisione di rotondità ≤ 0,003 mm. Questo soddisfa i severi requisiti di qualità dei sistemi ottici, garantendoprestazioni stabili- econsistenza a lungo terminedi strumenti.
Domande e risposte
Q1: Qual è la dimensione massima dei pezzi di zaffiro che questa macina può elaborare?
A1:Intervallo di diametro di macinatura: Φ2 a 12".
D2: Quali sono i principali vantaggi di questa macchina di rettifica specifica per zaffiri?
A2:
-
Precisione ultra elevata: raggiunge una rugosità superficiale ≤ 0,2 μm e una rotondità ≤ 0,003 mm, rispondendo a rigorosi standard per applicazioni ottiche ed elettroniche.
-
Alta efficienza: opera a una velocità lineare della ruota di 35 m/s e supporta la lavorazione rapida di pezzi di massa.
-
Prestazioni stabili: incorpora una tecnologia di attenuazione delle vibrazioni per ridurre al minimo le vibrazioni operative, assicurando la consistenza e riducendo i tassi di rigetto.
Q3: Come la macchina garantisce una qualità del prodotto coerente?
A3:
-
Controllo di precisione: parametri regolabili come la velocità della ruota e la velocità di alimentazione (ad esempio, 0,005 mm di alimentazione minima della tavola da lavoro) consentono operazioni di sintonizzazione fine.
-
Progettazione della stabilità: L'operazione a bassa vibrazione e i componenti strutturali rigidi (ad esempio, letti di ghisa di alta qualità) migliorano la consistenza dell'elaborazione.
