Sensore di temperatura in fibra ottica GaAs ad alta precisione
Dettagli:
| Luogo di origine: | Cina |
| Marca: | ZMSH |
|
Informazioni dettagliate |
|||
| intervallo di temperatura: | -40°C ~ 260°C | Raggio di piegamento minimo: | 10 mm per uso a breve termine, 17,5 mm per uso a lungo termine |
|---|---|---|---|
| Diametro della fibra: | 3.0 mm | Interferenze elettromagnetiche: | Completamente immune. |
| Evidenziare: | Sensore di temperatura in fibra ottica ad alta precisione,Sensore di temperatura in fibra ottica resistente all'EMI |
||
Descrizione di prodotto
Introduzione del prodotto

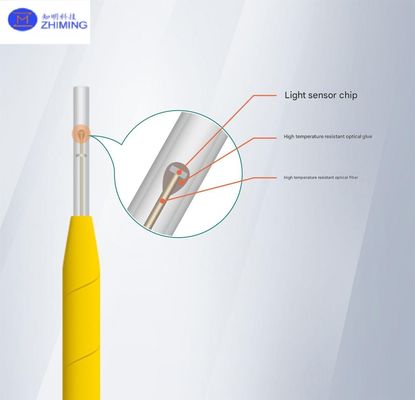

I sensori di temperatura in fibra ottica a arsenuro di gallio sono sensori di temperatura realizzati utilizzando l'arsenuro di gallio come materiale sensibile alla temperatura.Sfruttando la proprietà del materiale semiconduttore dell' arsenuro di gallio, in cui le variazioni della larghezza della banda ottica portano a un spostamento a temperatura dipendente del bordo di assorbimento della luce,questi sensori utilizzano la luce come mezzo e fibre di vetro di quarzo come mezzo di trasmissioneIl cristallo di arsenuro di gallio è incapsulato con vetro di quarzo per formare il sensore.
Il sensore è dotato di una struttura senza conduttori, che lo rende completamente immune alle interferenze elettromagnetiche.Questi sensori sono adatti per applicazioni che richiedono un'elevata affidabilità e resistenza alle interferenze, come gli ambienti che coinvolgono RFI, EMI, NMR, RF, microonde, apparecchiature ad altissima tensione e liquidi corrosivi.
Principio di funzionamento
Utilizzato per il monitoraggio on-line della temperatura interna del punto caldo dei trasformatori immersi nell'olio.con un tubo interno di involucro interno intermittente perforato in PTFE, che permette al liquido di penetrare nella guaina quando immerso. Dispone di un'eccellente resistenza alla trazione e alle vibrazioni.che lo rende adatto ai processi di asciugatura sotto vuoto e agli ambienti immersi nell'olio.
Specificità
| Parametro | Specificità |
|---|---|
| Intervallo di temperatura | -40°C ~ 260°C |
| Tempo di risposta | < 0,25 s |
| Tipo di connettore in fibra | ST |
| Raggio minimo di piegatura | 10 mm per uso a breve termine, 17,5 mm per uso a lungo termine |
| Requisiti di lunghezza | Lunghezza della fibra fino a 500 metri senza pregiudicare le prestazioni di misurazione della temperatura |
| Diametro della fibra | 3.0 mm |
| Tipo di sonda | 1.2 mm PTFE testa di sonda nuda |
| Materiale della guaina | tubo a spirale in PTFE + manica perforata in PTFE |
| Resistenza chimica | resistente alla corrosione, adatto per applicazioni a lungo termine nell'olio di trasformatore, nel cherosene e negli oli isolanti |
| Interferenze elettromagnetiche | Completamente immune. |
| Resistenza alla trazione delle fibre | > 55N |
| Performance dell'isolamento da olio | Risponde ai requisiti per resistenza all'impulso di fulmine (ASTM D3426) e tensione CA (ASTM D149) |
| Compatibilità dell'olio | Conforme alla norma ASTM D3455-2011: - Colore (ASTM D1500 e SH/T0168) - Contenuto idrico (GB/T7595-2017) - Tensione interfacciale (GB/T6541-1986) - Tensione di rottura (GB/T507-2002) - Fattore di dissipazione dielettrica (GB/T5654-2007) - Numero acido (GB/T264-1983) - Stabilità del colore (SH/T0168-1992) - Contenuto di microacqua (GB/T7600-2014) |
Applicazioni
Trasformatori immersi in olio
Monitoraggio in tempo reale delle temperature degli hotspot all'interno dei trasformatori.
Adatto per l'uso in ambienti ad alta tensione e immersi in olio.
Ambiente interferito da interferenze elettromagnetiche
Ideale per aree con forti interferenze RFI, EMI, NMR, RF o microonde.
Immuno alle interferenze elettromagnetiche a causa della sua struttura senza conduttori.
Processi di asciugatura sotto vuoto
Progettato per misurazioni precise della temperatura in condizioni di vuoto.
Liquidi corrosivi
Resistente alla corrosione chimica, che consente un uso a lungo termine in cherosene, oli isolanti e altri liquidi corrosivi.
Scenari di misurazione ad alta precisione
Il tempo di risposta rapido e l'elevata precisione lo rendono adatto per applicazioni che richiedono misurazioni di temperatura affidabili e ripetibili.
Apparecchiature ad altissima tensione
Adatto per il monitoraggio della temperatura nei sistemi ad altissima tensione grazie alle sue elevate prestazioni di isolamento.
Applicazioni industriali e di ricerca
Utilizzato nella ricerca scientifica e nei processi industriali in cui è fondamentale un monitoraggio della temperatura non invasivo ed accurato.
Ambienti critici
Applicabile in ambienti che richiedono resistenza a condizioni estreme, come alte temperature, vibrazioni e esposizione chimica.

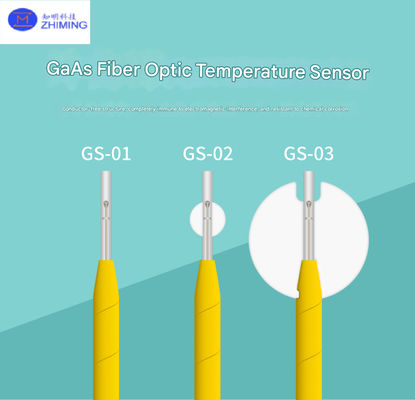

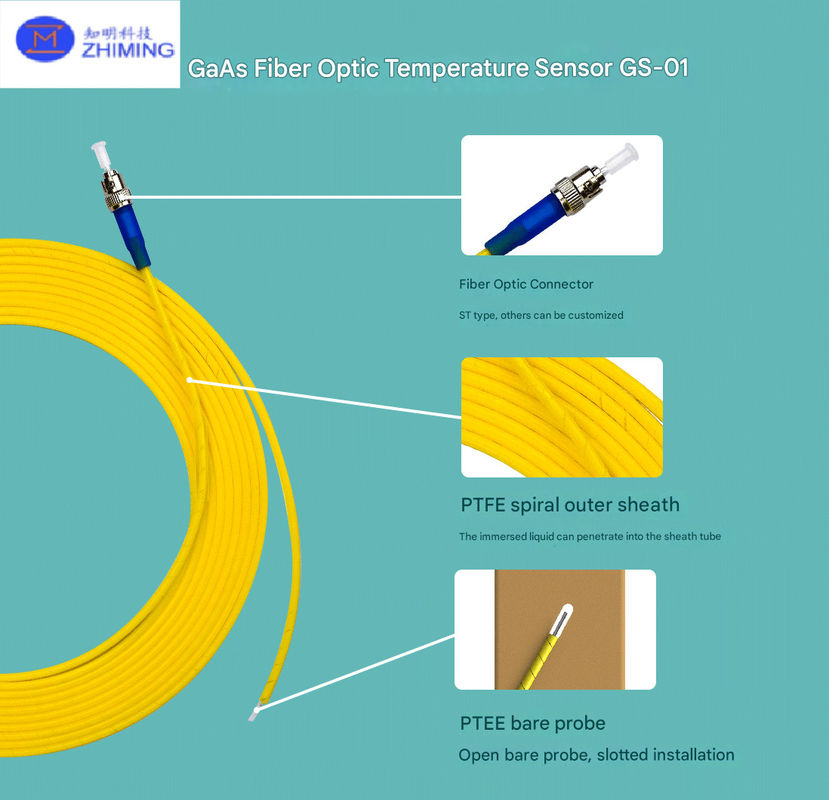

Struttura fisica
Domande e risposte
Q1: Qual è il range di temperatura di funzionamento del sensore?
A1:Il sensore funziona in un intervallo di temperatura compreso tra -40°C e 260°C.
D2: Il sensore può essere utilizzato in ambienti immersi nell'olio?
A2:Sì, è specificamente progettato per ambienti immersi in olio, incluso l'uso in trasformatori e oli isolanti.
D3: Il sensore è resistente alla corrosione chimica?
A3:Sì, il sensore è altamente resistente alla corrosione chimica, il che lo rende adatto per un uso a lungo termine in cherosene, olio di trasformatore e altri liquidi corrosivi.
D4: Per quali applicazioni è adatto il sensore?
A4:È adatto per il monitoraggio di temperatura ad alta precisione nei trasformatori, nei processi di asciugatura a vuoto, nelle apparecchiature ad alta tensione,e ambienti con forti interferenze elettromagnetiche o esposizione chimica.
