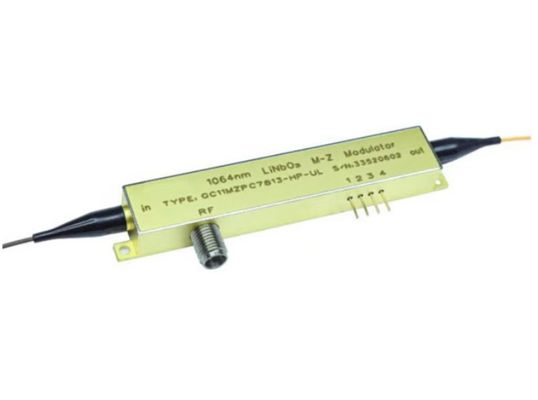

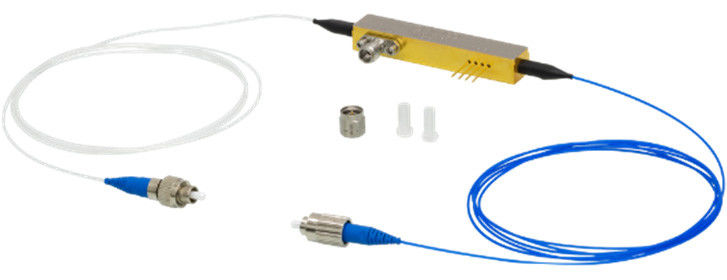

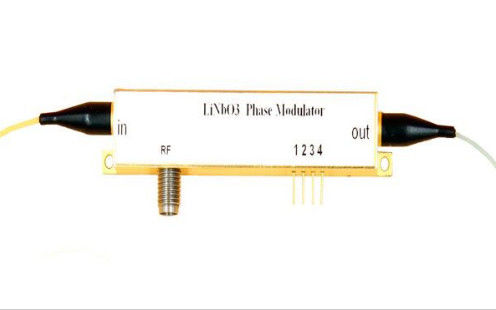

Modulatore di fase a niobato di litio a banda multipla a 40 GHz
Dettagli:
Luogo di origine: | Cina |
Marca: | ZMSH |
Numero di modello: | Modulatore di fase a niobato di litio a banda multipla a 40 GHz |
Termini di pagamento e spedizione:
Quantità di ordine minimo: | 2 |
---|---|
Prezzo: | undetermined |
Imballaggi particolari: | plastica schiumosa + cartone |
Tempi di consegna: | 2-4weeks |
Termini di pagamento: | T/T |
Capacità di alimentazione: | 1000 PCS/settimana |
Informazioni dettagliate |
|||
Attenuazione di riflessione ottica: | 40 dB | Potenza di ingresso ottica (modalità straordinaria): | 100 Mw |
---|---|---|---|
Potenza di ingresso ottico (modalità ordinaria): | 10 mWb | Larghezza di banda E/O (-3 dB): | 35 GHz |
Intervallo di frequenza operativa: | DC a 1 MHz ((Tipico) | Orientamento di cristallo: | Z tagliato |
Evidenziare: | Modulatore di fase al niobato di litio da 40 GHz,Modulatore di fase a niobato di litio multibanda |
Descrizione di prodotto
Modulatore di fase a niobato di litio a banda multipla a 40 GHz
Riepilogo
Il modulatore di fase a niobato di litio (LiNbO3) a banda multipla da 40 GHz è un dispositivo elettro-ottico ad alte prestazioni progettato per la comunicazione ottica ad alta velocità, l'ottica quantistica, la fotonica a microonde,e elaborazione avanzata del segnale otticoEsso consente un controllo preciso della fase di un segnale ottico mediante l'applicazione di un segnale RF (radio frequenza) esterno, rendendolo un componente critico nei moderni sistemi fotonici.
Sfruttando le proprietà elettro-ottiche superiori del niobato di litio, questo modulatore di fase supporta il funzionamento multi-banda,consentendo una modulazione efficiente su un'ampia gamma di lunghezze d'onda ottiche e frequenze RFLa sua capacità di funzionare a frequenze fino a 40 GHz lo rende ideale per applicazioni che richiedono modulazione del segnale ultra veloce e bassa distorsione del segnale.
Principio di funzionamento
Il modulatore di fase al niobato di litio a 40 GHz funziona sulla base dell'effetto Pockels, che descrive il cambiamento dell'indice di rifrazione di un materiale in risposta a un campo elettrico applicato esternamente.Integrando un elettrodo a microonde su una guida d'onda al niobato di litio, il dispositivo modula efficacemente la fase di un segnale ottico trasmesso.
Luce di ingresso:Un segnale laser a onda continua (CW) viene iniettato nella guida d'onda ottica del modulatore.
Applicazione del segnale RF:Un segnale RF ad alta frequenza (fino a 40 GHz) viene applicato agli elettrodi del modulatore, inducendo un rapido cambiamento dell'indice di rifrazione della guida d'onda del niobato di litio.
Modulazione di fase:L'onda ottica subisce uno spostamento di fase proporzionale alla tensione RF applicata, consentendo una modulazione precisa della fase del segnale ottico.
Segnale di uscita:Il segnale ottico modulato in fase esce dal dispositivo, trasportando informazioni codificate che possono essere utilizzate per comunicazioni ad alta velocità e applicazioni ottiche avanzate.
Caratteristiche chiave
Il modulatore di fase a niobato di litio multibanda a 40 GHz vanta diverse funzionalità avanzate, tra cui:
Alta larghezza di banda: supporta la modulazione fino a 40 GHz, adatta per comunicazioni ottiche ad alta velocità.
Compatibilità multi-banda: funziona in modo efficiente su più bande ottiche, tra cui la banda C (1530-1565 nm) e la banda L (1565-1625 nm).
Basse perdite di inserimento: fornisce un'elevata efficienza di trasmissione ottica con un'attenuazione minima del segnale.
Alta linearità e bassa distorsione: garantisce un minimo degrado del segnale,rendendolo ideale per formati di modulazione avanzati come QPSK (Quadrature Phase Shift Keying) e QAM (Quadrature Amplitude Modulation).
Prestazioni stabili e affidabili: il niobato di litio è noto per la sua eccellente stabilità termica e meccanica, garantendo un funzionamento affidabile in varie condizioni ambientali.
Progettazione compatta e leggera: consente una facile integrazione in sistemi di comunicazione ottica e fotonica.
Applicazioni
Comunicazioni ottiche
Utilizzato nei sistemi di comunicazione ottica coerente per la trasmissione di dati ad alta velocità in 400G, 800G e oltre.
Supporta schemi di modulazione avanzati come PM-QPSK (Polarization Multiplexed Quadrature Phase Shift Keying) e QAM (Quadrature Amplitude Modulation) per massimizzare l'efficienza spettrale.
Componente chiave di trasmettitori ottici per sistemi DWDM (Dense Wavelength Division Multiplexing).
Ottica quantistica e comunicazione quantistica
Essenziale per la generazione e la manipolazione di stati quantici di luce nei sistemi di distribuzione di chiavi quantistiche (QKD).
Utilizzato nell'elaborazione delle informazioni quantistiche per un controllo di fase ottico preciso.
Supporta la generazione di fotoni intricati e esperimenti quantistici sensibili alle fasi.
Fotonica a microonde e elaborazione del segnale RF
Abilita i sistemi RF-over-fiber (RFoF), in cui i segnali ad alta frequenza vengono trasportati su fibre ottiche con perdite minime.
Utilizzato nelle antenne a fascia ottica per la formazione di fasci nelle comunicazioni satellitari e nei sistemi radar.
Facilita la conversione del segnale verso l'alto e verso il basso nei collegamenti fotonici a microonde.
Sensori ottici e metrologia
Utilizzato nei giroscopi a fibra ottica (FOG) per misure di rotazione precise.
Utilizzato in interferometria ottica ad alta risoluzione per applicazioni di metrologia e spettroscopia.
Migliora il sensore in fibra ottica distribuito per il monitoraggio della salute strutturale e il sensore ambientale.
Specifiche tecniche
LNP6118 | ||||
Optico Specificità | Min. | Tipico | Max. | |
Funzionamento Lunghezza d'onda | 1260 nm | / | 1625 nm | |
Inserimento Perdita ((1310 nm) | / | 5.0 dB | 5.5 dB | |
Inserimento Perdita (cfr. nm) | / | 4.0 dB | 4.5 dB | |
Optico Ritorno Perdite | 40 dB | / | / | |
Optico Input Potenza (Straordinario) Modalità) | / | / | 100 mW | |
Optico Input Potenza (Ordinario modalità) | / | / | 10 mWb | |
RF Altri dispositivi Specificità | Min. | Tipico | Max. | |
E/O Larghezza di banda (-3 dB) | / | 35 GHz | / | |
Funzionamento Frequenza Distanza | DC a 40 GHz (minimo) | |||
RF Vπ(@10 GHz) | / | 7.0V | / | |
RF Vπ(@30 GHz) | / | 8.5V | 9.5V | |
S11 ((DC) a 25 GHz) | / | - 12 dB | - 10 dB | |
S11(25 a 40 GHz) | / | -8 dB | -6 dB | |
RF Port Input Potenza | / | / | 24 dBm | |
Basse frequenze Modulatore Specificità | Min. | Tipico | Max. | |
Funzionamento Frequenza Distanza | DC a 1 MHz ((Tipico) | |||
Vπ(@1 (kHz) | / | 10V | / | |
Funzionamento Temperatura | 0°C | / | 70C | |
Immagazzinamento Temperatura | -40°C | / | 85C | |
Meccanica Specificità | ||||
Crystali Orientazione | Z-Cut | |||
RF Collegamento | Femmina 1,85 mm ((V) | |||
Fibra Tipo | Input:PANDA Polarizzazione mantenuta Output:SMF-28 modalità singola |
|||
Fibra Connettori | 2.0 mm chiave stretta FC/PC | |||
Fibra Piombo Distanze | 1.5m (tipo) | |||
Fibra Giubbotto | 0900 μm Tubo sciolto | |||
tSMF-28 è un marchio registrato di Corning Incorporated. |
Disegni meccanici
