8 pollici GaN-on-Si Epitaxy Wafer 110 111 110 N tipo P tipo personalizzazione semiconduttore RF LED
Dettagli:
| Place of Origin: | China |
| Marca: | ZMSH |
| Model Number: | GaN-on-Si Wafer |
Termini di pagamento e spedizione:
| Tempi di consegna: | 2-4weeks |
|---|---|
| Termini di pagamento: | T/T |
|
Informazioni dettagliate |
|||
| Polito: | DSP SSP | Concentrazione di doping: | Concentrazione dell'elemento dopante 1×10^16 - 1×10^18 Cm^-3 |
|---|---|---|---|
| Densità dei difetti: | ≤ 500 Cm^-2 | Condizioni di conservazione: | Ambiente di conservazione per la wafer Temperatura 20-25°C, umidità ≤60% |
| Mobilità: | 1200~2000 | Spessore: | 350 + 10um |
| Piatto: | Piattazza della superficie della wafer ≤ 0,5 μm | Diametro: | 2-8inch |
| Evidenziare: | Wafer Epitaxy GaN-on-Si da 8 pollici,111 Wafer epitaxi GaN-on-Si,110 GaN-on-Si Epitaxy Wafer |
||
Descrizione di prodotto
8 pollici GaN-on-Si Epitaxy Wafer 110 111 110 tipo N-tipo P-tipo di personalizzazione semiconduttore RF LED
Descrizione delle Wafer GaN-on-Si:
I Wafer CMOS GaN-on-Si MMIC e Si CMOS di 8 pollici di diametro (sopra, a sinistra) sono integrati in 3D nella scala del wafer.Il substrato di Si del wafer di silicio su isolante viene completamente rimosso da macinatura e da incisione umida selettiva per fermarsi presso l'ossido sepolto (BOX)Le vie posteriori dei circuiti CMOS e quelle superiori dei circuiti GaN sono incise separatamente e interconnesse con un metallo superiore.L'integrazione verticale riduce al minimo la dimensione del chip e riduce la distanza di interconnessione per ridurre la perdita e il ritardoOltre all'approccio del legame ossido-ossido, sono in corso lavori per ampliare le capacità dell'approccio di integrazione 3D utilizzando interconnessioni di legame ibrido,che consentirebbe connessioni elettriche dirette tra i due wafer senza vie separate ai circuiti GaN e CMOS.
Caratteristiche dei Wafer GaN-on-Si:
Uniformità elevata
Corrente a bassa perdita
Temperature di funzionamento più elevate
Eccellente caratteristica 2DEG
Alta tensione di rottura (600V-1200V)
Resistenza di accensione inferiore
Frequenze di commutazione più elevate
Frequenze di funzionamento più elevate (fino a 18 GHz)
Processo CMOS-compatibile per MMIC GaN-on-Si
L'uso di un substrato di Si di 200 mm di diametro e di strumenti CMOS riduce i costi e aumenta il rendimento
Integrazione 3D su scala wafer di GaN MMIC con CMOS per migliorare le funzionalità con miglioramento delle dimensioni, del peso e dei benefici di potenza
La forma delle wafer GaN-on-Si:
| Articolo 1 | Nitruro di gallio su wafer di silicio, GaN su wafer di silicio |
| Film sottile di GaN | 00,5 μm ± 0,1 μm |
| Orientamento GaN | C-piano (0001) |
| Faccia di Ga | < 1 nm, come cresciuto, pronto per l'EPI |
| Faccia a N | Doping di tipo P/B |
| Polarità | Faccia di Ga |
| Tipo di conduttività | Non dopato/tipo N |
| Densità dei macrofatti | < 5 cm^2 |
| Substrato di wafer di silicio | |
| Orientazione | < 100> |
| Tipo di conduttività | Doping di tipo N/P o di tipo P/B |
| Dimensione: | 10 x 10 x 0,5 mm 2 pollici 4 pollici 6 pollici 8 pollici |
| Resistenza | 1-5 ohm-cm, 0-10 ohm-cm, < 0,005 ohm-cm o altri |

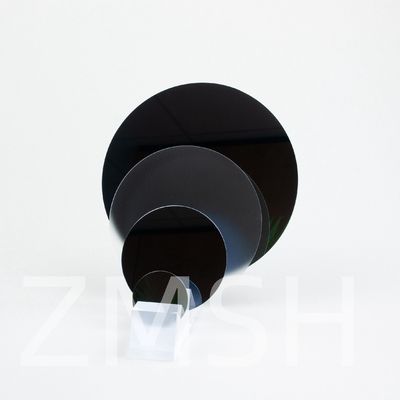

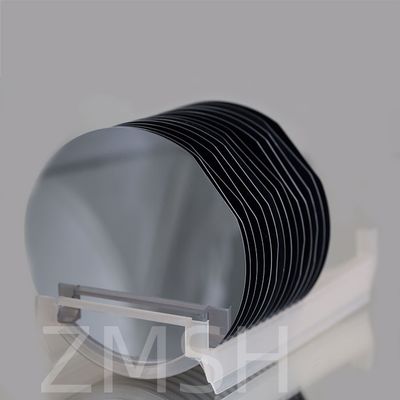

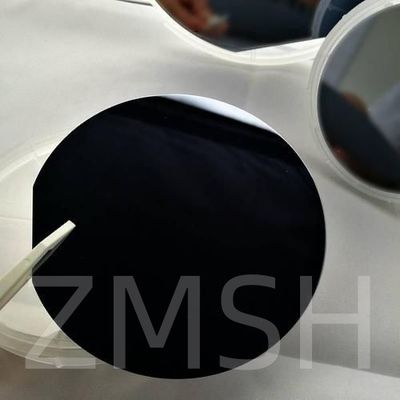

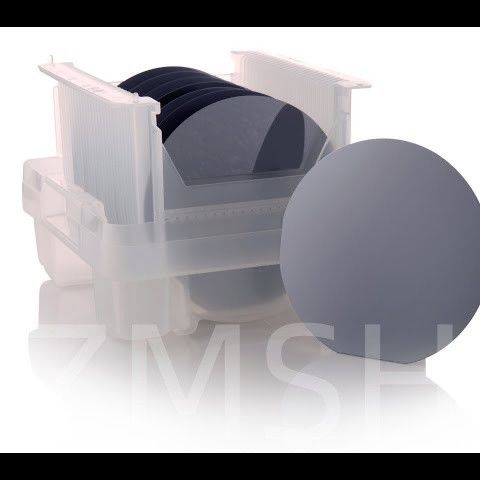

La foto fisica delle wafer GaN-on-Si:
Applicazione di Wafer GaN-on-Si:
1. Illuminazione: i substrati GaN-on-Si sono utilizzati nella fabbricazione di diodi emettitori di luce (LED) ad alta luminosità per varie applicazioni quali illuminazione generale, illuminazione automobilistica,retroilluminazione per displayI LED GaN sono efficienti dal punto di vista energetico e durano a lungo.
2Elettronica di potenza: i substrati GaN-on-Si sono utilizzati nella produzione di dispositivi elettronici di potenza come transistor ad alta mobilità elettronica (HEMT) e diodi Schottky.Questi dispositivi sono utilizzati in alimentatori, inverter e convertitori per la loro elevata efficienza e velocità di commutazione.
3Comunicazione wireless: i substrati GaN-on-Si sono utilizzati nello sviluppo di dispositivi RF ad alta frequenza e alta potenza per sistemi di comunicazione wireless come sistemi radar, comunicazione satellitare,e stazioni baseI dispositivi GaN RF offrono un'elevata densità di potenza ed efficienza.
4. Automotive: i substrati GaN-on-Si sono sempre più utilizzati nell'industria automobilistica per applicazioni quali caricabatterie di bordo, convertitori DC-DC e motori a causa della loro elevata densità di potenza,l'efficienza e l'affidabilità.
5Energia solare: i substrati GaN-on-Si possono essere impiegati nella produzione di celle solari,dove la loro elevata efficienza e resistenza ai danni da radiazioni possono essere vantaggiose per applicazioni spaziali e fotovoltaiche concentrate.
6Sensori: i substrati GaN-on-Si possono essere utilizzati nello sviluppo di sensori per varie applicazioni, tra cui sensori di gas, sensori UV e sensori di pressione,a causa della loro elevata sensibilità e stabilità.
7Biomedicale: i substrati GaN-on-Si hanno potenziali applicazioni nei dispositivi biomedici per rilevamento, imaging e terapia a causa della loro biocompatibilità, stabilità,e capacità di operare in ambienti difficili.
8. Consumer Electronics: i substrati GaN-on-Si sono utilizzati in elettronica di consumo per varie applicazioni come la ricarica wireless, adattatori di alimentazione,e circuiti ad alta frequenza a causa della loro elevata efficienza e dimensioni compatte.
Immagine di applicazione di Wafer GaN-on-Si:
FAQ:
1.D: Qual è il processo di GaN sul silicio?
R: Tecnologia di impilazione 3D. Al momento della separazione, il wafer donatore di silicio si spacca lungo un piano cristallino indebolito e lascia così un sottile strato di materiale canale di silicio sul wafer GaN.Questo canale di silicio viene quindi trasformato in transistor PMOS in silicio sul wafer GaN.
2D: Quali sono i vantaggi del nitruro di gallio rispetto al silicio?
R: Il nitruro di gallio (GaN) è un semiconduttore binario III/V, molto duro, meccanicamente stabile, con maggiore resistenza alla rottura, velocità di commutazione più veloce,una maggiore conduttività termica e una minore resistenza all'accensione, i dispositivi di alimentazione basati sul GaN hanno prestazioni significativamente superiori ai dispositivi a base di silicio.
