WS2 su Wafer di zaffiro 2D semiconduttore pellicola di disolfuro di tungsteno su substrato di zaffiro

WS2 su Wafer di zaffiro 2D semiconduttore pellicola di disolfuro di tungsteno su substrato di zaffiro

Marchio: ZMSH
Informazione dettagliata
Luogo di origine:
Cina
Certificazione:
rohs
Tipo di prodotto:
WS₂ su wafer di zaffiro
Dimensione del wafer:
A 4 pollici a 2 pollici
Tipo di pellicola:
Film WS₂ continuo multistrato
Struttura cristallina:
Struttura esagonale
Qualità del cristallo:
Struttura monocristallina di alta qualità verificata mediante analisi GIXRD e GI-WAXS
Rugosità superficiale:
RMS intorno a 0,11 nm
Descrizione di prodotto

WS2 su Sapphire Wafer -- fornitore di pellicole semiconduttori 2D di alta qualità

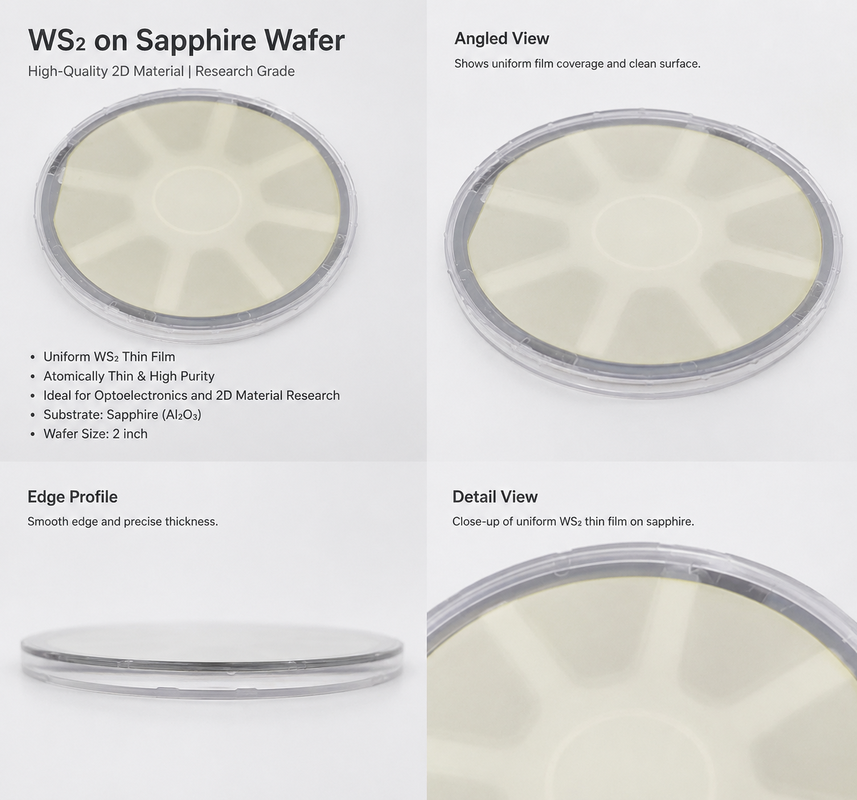

Visualizzazione del prodotto

WS2 su Wafer di zaffiro 2D semiconduttore pellicola di disolfuro di tungsteno su substrato di zaffiro 0

WS2 on Sapphire Wafer è un materiale semiconduttore bidimensionale di alta qualità composto da una pellicola di disolfuro di tungsteno coltivata su un substrato di zaffiro.appartenente alla famiglia dei dicalcogenidi dei metalli di transizioneA causa della sua struttura stratificata unica, risposta ottica e proprietà semiconduttori,WS2 è diventato uno dei materiali candidati più interessanti per la nanoelettronica di prossima generazione, optoelettronica, sensori e ricerca avanzata sui semiconduttori.





Mentre la tecnologia dei semiconduttori continua a muoversi verso nodi tecnologici più piccoli, i sistemi convenzionali di materiali a base di silicio affrontano sfide crescenti,specialmente quando i canali dei transistor diventano più stretti e il trasporto del vettore è più fortemente influenzato dai difetti superficialiSotto questa tendenza di sviluppo, nuovi materiali semiconduttori sono necessari per sostenere l'innovazione dei futuri dispositivi.I materiali semiconduttori bidimensionali come WS2 sono considerati candidati promettenti per la ricerca post-silicio, specialmente nei dispositivi logici avanzati, chip AI, hardware neuromorfico, memoria ad alta velocità, comunicazione wireless, biosensori, sensori di gas e fotodettori.





I nostri WS2 su wafer di zaffiro sono progettati per laboratori di ricerca, università, istituti di semiconduttori, aziende di optoelettronica e team di sviluppo di materiali avanzati.Il prodotto presenta una pellicola WS2 continua a più strati, eccellente piattezza superficiale, forte risposta fotoluminescente e qualità dei cristalli verificata attraverso metodi di caratterizzazione avanzati tra cui AFM, Raman, PL, mappatura PL, GIXRD, TEM e GI-WAXS.




Perche' WS2 su Sapphire?



Lo zaffiro è ampiamente utilizzato come materiale di substrato a causa della sua eccellente resistenza meccanica, stabilità termica, resistenza chimica e trasparenza ottica.lo zaffiro fornisce una piattaforma stabile e affidabile per la crescita del materiale 2D, test ottici, produzione di dispositivi e ricerca sui semiconduttori.



WS2 su zaffiro è particolarmente adatto per applicazioni che richiedono uniformità di film di alta qualità, proprietà stabili del substrato e una forte risposta ottica.Rispetto ai fiocchi 2D trasferiti casualmente, la pellicola WS2 a livello di wafer su zaffiro fornisce una migliore consistenza ed è più adatta alla ricerca sistematica, alla caratterizzazione a scala di wafer e allo sviluppo dei processi del dispositivo.






Tabella delle specifiche del prodotto

Articolo Descrizione
Nome del prodotto WS2 su Sapphire Wafer
Materiale Disulfuro di tungsteno
Formula chimica WS2
Categoria dei materiali 2D semiconduttore / TMD materiale
Nome completo di TMD Dicalcogenuro di metalli di transizione
Materiale del substrato Sapphire
Struttura del film Film WS2 continuo a più strati
Dimensioni di wafer disponibili 2 pollici, 4 pollici
Struttura cristallina Struttura esagonale
Qualità cristallina Struttura monocristallina di alta qualità verificata da GIXRD e GI-WAXS
Qualità della superficie Alta piattezza superficiale confermata dall'AFM
Roughness superficiale RMS intorno a 0,11 nm
Metodi di caratterizzazione Immagine ottica, AFM, TEM, PL, PL mappatura, Raman, GIXRD, GI-WAXS
Prestazioni ottiche Segnale PL forte e FWHM ristretto
Uniformità Un'elevata uniformità confermata dalla mappatura PL
Uso tipico Ricerca sui semiconduttori 2D, fotodettori, sensori, dispositivi logici, optoelettronica
Prodotto standard 2 pollici WS2 su Zaffiro, 4 pollici WS2 su Zaffiro
Personalizzazione Disponibile su richiesta
Uso accademico Adatti per università, istituti e laboratori di ricerca

Tipi di prodotti disponibili

Tipo di prodotto Dimensione del wafer Descrizione
WS2 su Sapphire Wafer 2 pollici Film WS2 continuo a più strati su substrato di zaffiro
WS2 su Sapphire Wafer 4 pollici Film WS2 continuo a più strati su substrato di zaffiro
Grado di ricerca WS2 sul zaffiro Costumi Adatti alla ricerca accademica e allo sviluppo di materiali
Wafer WS2 personalizzato Costumi Specifiche personalizzate disponibili in base alle esigenze del progetto



Caratteristiche principali del prodotto

Caratteristica Descrizione Benefici per il cliente
Film WS2 di alta qualità Film continuo a più strati di disolfuro di tungsteno coltivato su zaffiro Adatti per la ricerca stabile di semiconduttori 2D
Substrato di zaffiro Alta resistenza meccanica, trasparenza ottica e stabilità termica Fornisce una piattaforma affidabile per la sperimentazione dei materiali e lo sviluppo dei dispositivi
Eccellente piattazza della superficie Il risultato AFM mostra RMS intorno a 0,11 nm Adatti per la caratterizzazione su scala nanometrica e la fabbricazione di dispositivi
Segnale PL forte Il test di fotoluminescenza mostra una forte risposta ottica Indica una buona qualità ottica della pellicola WS2
FWHM ristretto FWHM più ristretto riflette una migliore uniformità ottica Utile per la ricerca optoelettronica avanzata
Verificazione Raman L' analisi di Raman conferma le caratteristiche del materiale WS2 Fornisce un'identificazione affidabile del materiale
PL Uniformità di mappatura La mappatura PL conferma una buona uniformità del materiale Adatti per la ricerca a livello di wafer
Analisi GIXRD Conferma la struttura cristallina esagonale e l' orientamento in piano Supporta la verifica della struttura cristallina
Analisi GI-WAXS Conferma una struttura monocristallina di alta qualità Utile per la ricerca di materiali avanzati
2 pollici e 4 pollici Opzioni Dimensioni standard di wafer disponibili Adatto sia per la ricerca su scala di laboratorio che su scala di wafer

Vantaggi del prodottoWS2 su Wafer di zaffiro 2D semiconduttore pellicola di disolfuro di tungsteno su substrato di zaffiro 1

I nostri WS2 su wafer di zaffiro sono stati sviluppati per clienti che richiedono più di semplici campioni di materiale 2D.dati affidabili di caratterizzazione, e prestazioni materiali stabili a livello di wafer.





Rispetto ai piccoli fiocchi esfoliati, WS2 su wafer di zaffiro fornisce una piattaforma materiale di area più ampia per la ricerca sistematica.Aiuta i ricercatori a ridurre la variazione da campione a campione e supporta esperimenti di dispositivi più coerentiLa struttura della pellicola continua a più strati la rende inoltre adatta a prove ottiche, analisi strutturali e sviluppo di processi.





Il forte segnale di fotoluminescenza e la stretta FWHM indicano una elevata qualità ottica.La caratterizzazione GIXRD e GI-WAXS supportano ulteriormente la qualità cristallina e l'affidabilità strutturale del film WS2.




Riassunto della caratterizzazione

Metodo di caratterizzazione Scopo Risultato / Significato
Immagine ottica Ispezione visiva della pellicola WS2 Conferma l'aspetto della pellicola e la copertura superficiale
AFM Analisi della rugosità e della morfologia della superficie Conferma un'elevata piattezza superficiale, RMS intorno a 0,11 nm
Raman Identificazione del materiale e analisi del modo vibrazionale Conferma i picchi caratteristici WS2
PL Analisi della risposta ottica Mostra un forte segnale di fotoluminescenza
PL Mapping Analisi dell'uniformità Conferma un'elevata uniformità dei materiali
TEM Osservazione della microstruttura Supporta l'analisi strutturale su scala nanometrica
GIXRD Analisi della struttura cristallina in piano Conferma la struttura esagonale e l' orientamento dei cristalli.
GI-WAXS Analisi avanzata della struttura cristallina Conferma una struttura monocristallina di alta qualità

Applicazioni di WS2 su wafer di zaffiro

WS2 sul zaffiro è adatto a una vasta gamma di ricerche avanzate e applicazioni relative ai semiconduttori.forte risposta ottica, e l'uniformità del materiale a livello di wafer sono richieste.





Campo di applicazione Descrizione
Ricerca sui semiconduttori 2D Utilizzato per studi fondamentali di materiali di metallo di transizione dichalcogenidi e proprietà dei semiconduttori su scala nanometrica
Ricerca di IC logica Adatti per l'esplorazione di materiali di transistor e dispositivi logici di nuova generazione
Sviluppo di chip AI Può essere utilizzato nella ricerca relativa a materiali informatici avanzati e strutture di dispositivi
Hardware neuromorfo Sostiene la ricerca sui dispositivi di calcolo ispirati al cervello e sulle architetture di semiconduttori emergenti
Dispositivi di memoria Applicabile alla ricerca sui futuri materiali di memoria e dispositivi elettronici ad alta velocità
Ricerca sulla SRAM ad alta velocità Potenziale piattaforma materiale per futuri studi di memoria ad alta velocità
Comunicazione senza fili Può essere utilizzato nella ricerca di materiali semiconduttori ad alta frequenza e RF
Electronica flessibile Adatti a studi di dispositivi elettronici flessibili, indossabili e leggeri
Biosensori Le proprietà della superficie di WS2 lo rendono utile per la ricerca e le piattaforme di rilevamento dei biosensori
Sensori di gas Adatto per la ricerca di rilevamento dei gas a causa dell'elevata sensibilità superficiale dei materiali 2D
Dispositivi per il controllo delle emissioni La forte risposta ottica rende WS2 adatto alla ricerca di fotodettori e dispositivi optoelettronici
Optoelettronica Applicabile alla ricerca di emissioni luminose, rilevamento della luce e modulazione ottica



Descrizione dettagliata dell'applicazione





1Ricerca sui semiconduttori 2D

WS2 è uno dei materiali TMD più importanti per la ricerca sui semiconduttori di nuova generazione.La sua struttura a strati e le sue caratteristiche di semiconduttore la rendono un materiale interessante per lo studio del trasporto di vettori, effetti superficiali, comportamento ottico e prestazioni dei dispositivi su scala nanometrica.WS2 su wafer di zaffiro fornisce una piattaforma stabile per le università e i laboratori che lavorano su materiali 2D e la futura tecnologia dei semiconduttori.





2Ricerca sui chip di IC logica e AI

Poiché la scalabilità tradizionale del silicio è soggetta a limitazioni fisiche, nuovi materiali vengono esplorati per lo sviluppo futuro di chip IC e AI logici.WS2 è considerato un materiale semiconduttore 2D promettente per la ricerca sui canali ultra-sottiliWS2 su wafer di zaffiro può essere utilizzato come piattaforma materiale per la ricerca in fase iniziale, la prototipazione e la caratterizzazione dei dispositivi.





3Hardware neuromorfo

L'informatica neuromorfica richiede nuovi materiali e strutture di dispositivi in grado di supportare funzioni di calcolo ispirate al cervello.I semiconduttori bidimensionali come WS2 sono studiati per il loro potenziale nelle architetture di dispositivi emergenti. WS2 su wafer di zaffiro può sostenere la ricerca di nuovi meccanismi elettronici e optoelettronici per l'hardware neuromorfo.





4. Fotodettori e apparecchi optoelettronici

WS2 ha una forte risposta ottica, che lo rende adatto per la ricerca dei fotodettori e dei dispositivi optoelettronici.che è importante per il rilevamento della luceSapphire fornisce anche una buona trasparenza ottica e stabilità, rendendolo un substrato eccellente per applicazioni optoelettroniche.





5. Sensori

A causa dell'elevato rapporto superficie/volume dei materiali bidimensionali, WS2 è adatto alla ricerca sui sensori, compresi i biosensori e i sensori a gas.La superficie di WS2 può interagire con molecole esterneWS2 su wafer di zaffiro fornisce una piattaforma di substrato stabile e uniforme per lo sviluppo di sensori.





6. elettronica flessibile

Sebbene lo zaffiro sia un substrato rigido, WS2 come materiale 2D è ampiamente studiato nel campo dell'elettronica flessibile.caratterizzazione, e sviluppo del processo di trasferimento prima dell'integrazione nella struttura flessibile del dispositivos.
