Wafer di zaffiro monocristallino piano da 4 pollici 6 pollici per ottica

Wafer di zaffiro monocristallino piano da 4 pollici 6 pollici per ottica

Marchio: ZMSH
Numero di modello: Wafer di zaffiro
MOQ: 10 pari
Dettagli dell' imballaggio: Pacchetto personalizzato
Condizioni di pagamento: T/t
Informazione dettagliata
Luogo di origine:
Cina
Certificazione:
RoHS
Diametro:
4 pollici 6 pollici
Materiale:
Monocristallo Al2o3
Superficie:
ssp o dsp
Tolleranza di spessore:
±15um
Personalizzare:
accettabile
Pacchetto:
stanza di pulizia di 100 gradi dall'imballaggio sotto vuoto
Evidenziare:

4inch sapphire wafer optical substrate

,

6inch single crystal sapphire wafer

,

plane sapphire wafers for optics

Descrizione di prodotto



4 pollici 6 polliciWafer di zaffiro aereo Monocristallino per ottica



Descrizione dei wafer di zaffiro:



I wafer di zaffiro sono substrati di ossido di alluminio monocristallino (Al₂O₃) rinomati per l'eccezionale durezza, stabilità termica, resistenza chimica e trasparenza ottica. Essendo uno dei materiali cristallini più durevoli e stabili disponibili, lo zaffiro funge da substrato critico e materiale protettivo in applicazioni avanzate di semiconduttori, optoelettronica e ottica. Con un'ampia gamma di trasmissione ottica che si estende dagli ultravioletti (UV) alle lunghezze d'onda infrarosse (IR) (circa 190 nm a 5 µm), i wafer di zaffiro sono ideali per LED, diodi laser e componenti ottici che richiedono sia chiarezza ottica che resistenza meccanica. Grazie alla sua tecnologia di fabbricazione matura, alla qualità cristallina costante e alla disponibilità in molteplici orientamenti, tra cui piano C (0001), piano A (11̅20), piano R (1̅102) e piano M (10̅10), lo zaffiro è diventato il materiale di substrato standard del settore per semiconduttori a base di GaN e sistemi ottici ad alte prestazioni.

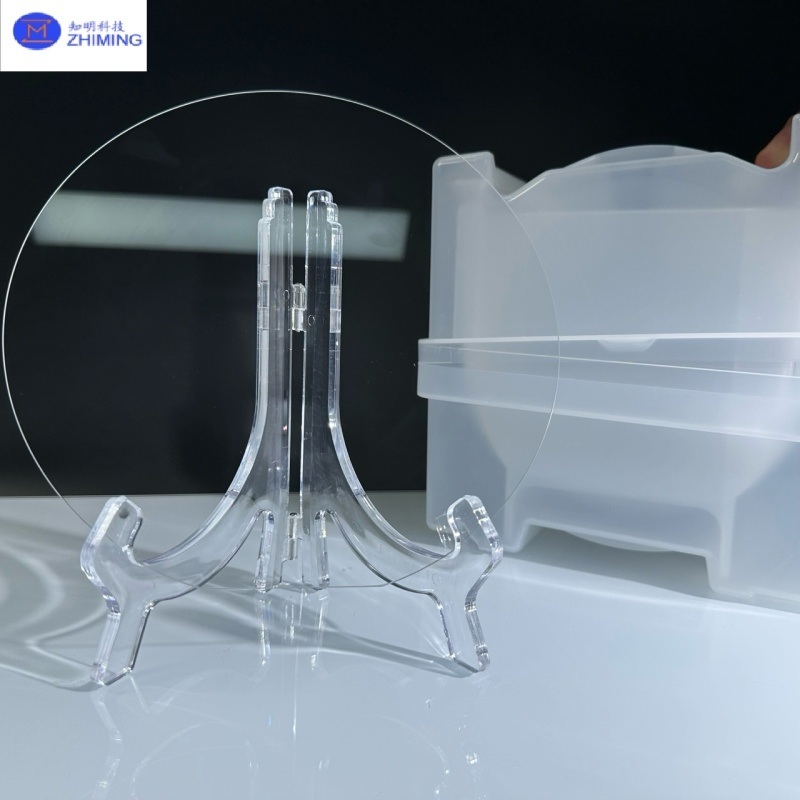

                                                   Wafer di zaffiro monocristallino piano da 4 pollici 6 pollici per ottica 0





Vantaggi chiave dei wafer di zaffiro:



Elevata durezza e resistenza all'usura:

Lo zaffiro è uno dei materiali più duri conosciuti, che offre un'eccellente resistenza ai graffi e all'abrasione, garantendo una lunga durata anche in condizioni operative difficili.



Elevata resistenza meccanica:

Con un'eccezionale resistenza meccanica e integrità strutturale, lo zaffiro è resistente ai danni e facile da maneggiare durante la lavorazione di precisione e l'integrazione dei dispositivi.



Elevato punto di fusione:

Lo zaffiro mostra un'eccezionale stabilità termica, in grado di resistere a temperature estremamente elevate, rendendolo adatto per ambienti ad alta temperatura e processi di crescita epitassiale.



Ampia trasparenza spettrale:

Lo zaffiro offre un'eccellente trasparenza nello spettro dal visibile al vicino infrarosso, rendendolo ideale per finestre ottiche, lenti e altri componenti ottici di precisione.



Proprietà fotoniche superiori:

Come materiale di substrato ideale per LED, diodi laser e altri dispositivi optoelettronici, lo zaffiro supporta un'efficiente trasmissione dei fotoni e un'emissione luminosa stabile.



Stabilità chimica:

Lo zaffiro è insolubile in acqua e altamente resistente agli acidi e agli alcali (eccetto acido fluoridrico, acido fosforico e idrossido di potassio fuso), conferendogli un'eccellente inerzia chimica per l'uso in ambienti corrosivi o reattivi.



Eccellente isolamento elettrico:

Con eccezionali proprietà dielettriche, lo zaffiro funge da materiale isolante ideale in applicazioni che richiedono elevata resistenza elettrica e stabilità.







Specifiche dei wafer di zaffiro ZMSH e raccomandazione di prodotti correlati:



Wafer di zaffiro da 12 pollici AL2O3Personalizzazione DSP SSP per riferimento



Specifiche dei wafer di zaffiro ZMSH
Proprietà 2 pollici 3 pollici 4 pollici 6 pollici 8 pollici 12 pollici

Diametro
50,8 ± 0,1 mm 76,2±0,1 mm 100±0,1 mm 150±0,1 mm 200 ± 0,1 mm 300 ± 0,1 mm

Spessore
100±15um
430 ± 15 um,
500±15um
100±15um
430 ± 15 um,
500±15um
200±15um
500 ± 15 um,
650±15um
350±15um
500 ± 15 um,
1000±15um
700 ± 25 um
1600±25um
o personalizzato
725 ± 25 um
1000±25um
o personalizzato

Rugosità
Ra ≤ 0,2 nm Ra ≤ 0,2 nm Ra ≤ 0,2 nm Ra ≤ 0,2 nm Ra ≤ 0,3 nm Ra ≤ 0,5 nm

Deformazione
≤ 10um ≤ 10um ≤ 10um ≤ 15um ≤ 30um ≤ 60um

TTV
≤ 3um ≤ 10um ≤ 10um ≤ 10um ≤ 10um ≤ 10um

Graffio/Dig.
20/10 20/10 20/10 20/10 40/20 60/40

Lucidatura DSP (Double Side Polished); SSP (Single Side Polished)

Forma Rotonda, Piatta 16 mm DI lunghezza 22 mm; DI lunghezza 30/32,5 mm; DI lunghezza 47,5 mm; NOTCH;
Forma del bordo 45°, Forma C
Materiale Cristallo di zaffiro

Note Tutte le specifiche sopra possono essere personalizzate su richiesta





Gli orientamenti e le applicazioni dei wafer di zaffiro:



    Le principali differenze tra i wafer di zaffiro con diversi orientamenti cristallini risiedono nel loro allineamento cristallografico, che influisce sulle loro proprietà ottiche, elettroniche e fisiche—come durezza, trasmissione della luce e risposta piezoelettrica lungo direzioni specifiche. Gli orientamenti comuni dei wafer di zaffiro includono piano C ({0001}), piano A ({11-20}), piano M ({1-100}), e piano R ({1-102}), ognuno dei quali offre vantaggi unici per varie applicazioni come laser, LED, dispositivi a radiofrequenza (RF) e componenti elettronici.



Orientamento Applicazioni Caratteristiche e vantaggi
Piano C({0001}) Substrati per laser, LED e circuiti integrati Il piano C è una delle superfici più lisce dei cristalli di zaffiro, che offre uniformità ed eccellenti proprietà ottiche. È comunemente usato come substrato per la preparazione e la crescita epitassiale di materiali come il nitruro di gallio (GaN).
Piano A({11-20}) Dispositivi RF, componenti MEMS e finestre ottiche Il piano A ha proprietà ottiche ed elettriche distinte da quelle del piano C ed è comunemente usato nella produzione di dispositivi RF e componenti MEMS grazie alla sua eccellente trasparenza direzionale in specifici orientamenti cristallografici.
Piano M ({1-100}) Alcuni dispositivi microelettronici e sensori Il piano M presenta una struttura cristallina e proprietà elettriche uniche, che lo rendono adatto alla fabbricazione di sensori specifici e dispositivi microelettronici.
Piano R({1-102}) Componenti ottici e dispositivi a microonde Il piano R possiede proprietà ottiche ed elettriche che differiscono da quelle del piano C, del piano A e del piano M ed è utilizzato nella produzione di componenti ottici specializzati e dispositivi a microonde.







Domande e risposte:



D: A cosa servono i wafer di zaffiro?



R: I wafer di zaffiro vengono utilizzati ovunque siano essenziali trasparenza ottica, stabilità termica, resistenza meccanica e resistenza chimica, rendendoli indispensabili in LED, laser, semiconduttori, dispositivi RF, sistemi ottici, apparecchiature aerospaziali ed elettronica avanzata.



D: Qual è l'orientamento cristallino di uno zaffiro?



R: Lo zaffiro è ossido di alluminio monocristallino (Al₂O₃). Ha una struttura cristallina esagonale (trigonale), appartenente al sistema romboedrico, gruppo spaziale R-3c. Lo zaffiro (α-Al₂O₃) è un singolo cristallo esagonale più comunemente orientato come piano C (0001) per applicazioni ottiche ed epitassiali, ma vengono utilizzati anche tagli piano A, piano R e piano M a seconda delle proprietà ottiche, meccaniche o di adattamento del reticolo desiderate.



D: Un wafer di zaffiro è trasparente?



R: I wafer di zaffiro sono trasparenti da ~170 nm (UV) a ~5 µm (IR), offrendo un'eccellente chiarezza ottica, elevata durezza e durata chimica. Con i rivestimenti AR, la trasparenza supera il 98%, rendendoli ideali per applicazioni ottiche ed elettroniche in cui sono richieste sia chiarezza che durata.
