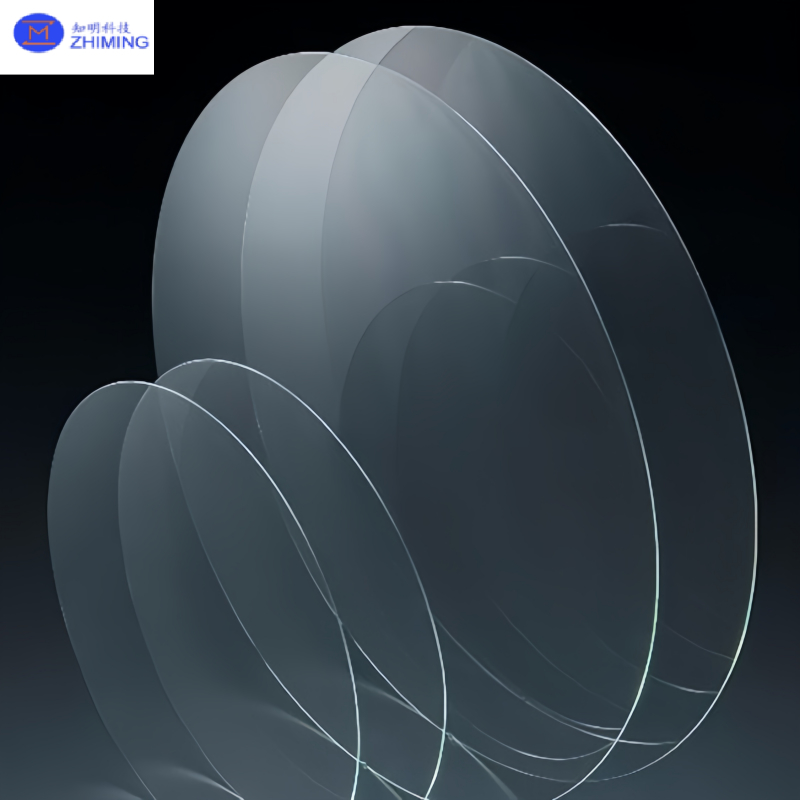

Wafer di zaffiro da 12 pollici di alta qualità per l'illuminazione e l'elettronica di consumo

Wafer di zaffiro di 12 pollici di alta qualitàper le industrie dell'illuminazione di alta qualità e dell'elettronica di consumo

Introduzione delle wafer di zaffiro:

I wafer di zaffiro sono utilizzati principalmente in settori specializzati come la produzione di diodi emettitori di luce (LED).e ottimo isolamento elettricoLa sua durezza è secondaria solo a quella del diamante, il che rende difficile la lavorazione delle wafer di zaffiro, ma garantisce anche una eccezionale stabilità e durata durante l'uso.Lo zaffiro mostra un'eccellente trasparenza ottica, in particolare nell'intervallo delle lunghezze d'onda dall'ultravioletto all'infrarosso vicino, che gli conferisce ampie applicazioni nel campo dell'ottica.fornire un ambiente di crescita dei cristalli di alta qualità che contribuisca a migliorare l'efficienza luminosa e la stabilità dei LEDIl substrato di zaffiro da 12 pollici è un wafer monocristallino ultra-grande realizzato in ossido di alluminio di alta purezza (Al2O3), con un diametro di 300 millimetri (12 pollici).Questi substrati rappresentano un importante progresso nella crescita dei cristalli di zaffiro e nella tecnologia di lavorazione dei wafer., che consente la produzione ad elevato throughput per applicazioni di nuova generazione come micro-LED, dispositivi a radiofrequenza (RF), elettronica di potenza e componenti ottici.

Applicazioni delle wafer di zaffiro:

Illuminazione e display a LED: i wafer di zaffiro sono il materiale di base del substrato utilizzato nella fabbricazione di chip LED.Forniscono un ambiente ideale per la crescita di materiali che emettono luce come il nitruro di gallio (GaN), migliorando così l'efficienza luminosa e la stabilità operativa.

elettronica di consumo:Lo zaffiro viene utilizzato per gli schermi degli smartphone, le superfici degli smartwatch e le custodie degli auricolari per migliorare la resistenza all'usura e la protezione dagli graffi.

Protezione delle lenti:Come copertura dell'obiettivo della fotocamera, lo zaffiro fornisce una durezza e una chiarezza ottiche superiori, garantendo durata e precisione dell'immagine.

Ottica professionale:Ideale per la produzione di finestre ottiche, lenti, prismi, laser e sensori utilizzati in sistemi professionali e industriali.

Industria del lusso:Rinomato per la sua eccezionale resistenza agli graffi e per la sua trasparenza ottica, lo zaffiro è ampiamente utilizzato nei quadranti e nei cristalli degli orologi di alta qualità.

Strumenti medici:I componenti di zaffiro sono utilizzati in attrezzature mediche di fascia alta, tra cui lenti ottiche, microscopi e sistemi laser, dove la precisione, la durata e le prestazioni ottiche sono fondamentali.

Parametri dei wafer di zaffiro ZMSH:

Vantaggi delle wafer di zaffiro:

•Alta durezza e resistenza all'usura:Con una durezza di Mohs di 9, seconda solo al diamante, è resistente a graffi e abrasioni, rendendola ideale per piastre di copertura e finestre altamente affidabili.

•Trasmissione ottica ad ampio spettro:Mostra un'elevata trasparenza nella gamma dall'ultravioletto al vicino infrarosso, che copre ~ 200 ∼ 5500 nm, adatta a LED, laser e rilevamento ottico.

•Resistenza alle alte temperature e stabilità termica:Si vanta di un alto punto di fusione di ~ 2045 ° C, mantenendo la stabilità sotto processi a temperature elevate estreme e ambienti difficili.

•Eccellente isolamento elettrico e stabilità dielettrica:Offre eccellenti proprietà di isolamento elettrico, con una costante dielettrica di 9,3·11,5 e perdita dielettrica < 0,0001 (stabile ad alte frequenze).

•Forte inerzia chimica:Resistente agli acidi, alle alcaline e all'ossidazione, garantendo un'affidabilità a lungo termine.

•Diverse dimensioni e opzioni di lavorazione:Prodotto in serie in dimensioni da 2 a 8 pollici, con espansione fino a 12 pollici; disponibile in

lucidatura a doppio lato, rugosità superficiale a livello nanometrico (ad esempio, Ra ≤ 0,3 nm) e finitura di precisione come rivestimenti antiriflesso e metallizzazione.

ZMSH Introduzione e raccomandazione relativa al prodotto:

ZMSH è un'impresa ad alta tecnologia specializzata nella ricerca, produzione, trasformazione e vendita di substrati semiconduttori e materiali cristallini ottici.I prodotti ZMSH sono ampiamente utilizzati in semiconduttori, l'elettronica ottica, l'elettronica di consumo, l'industria militare, nonché i settori del laser e della comunicazione ottica.i filtri e i prismi in vetro colorato hanno raggiunto un buon record di vendite sia in Cina che nel mercato estero, i prodotti sono stati esportati in oltre 20 paesi dell'UE, USA, Giappone, Israel, Corea del Sud e Asia meridionale ecc.

DSP 8 pollici 6 pollici Dia200 mm monocristallinoAl2O3 Sapphire Substrate Prime Wafers per riferimento:

Domande e risposte:

D: Cos'è un wafer di zaffiro?

R: Un wafer di zaffiro è un substrato monocristallino fatto di ossido di alluminio (Al2O3).con una lunghezza massima non superiore a 50 mm,.

D: Qual è la differenza tra le wafer di zaffiro e quelle di silicio?

R: le wafer di zaffiro e quelle di silicio sono entrambi materiali chiave nell'industria dei semiconduttori, ma servono a scopi molto diversi perché i loro effetti fisici, elettrici,e le proprietà ottiche sono fondamentalmente distinteI wafer di zaffiro sono utilizzati dove sono necessarie chiarezza ottica, isolamento e durata, come in LED, RF e ottica.

I wafer di silicio sono utilizzati dove è necessaria la conducibilità elettronica e l'integrazione come in microchip, CPU e sensori.

D: Di che taglia sono i wafer di zaffiro?

R: I wafer di zaffiro hanno in genere un diametro compreso tra 2 e 12 pollici, con spessori compresi tra 100 μm e 1,6 mm, a seconda del tipo di dispositivo, dell'applicazione e del livello di lucidatura.
