LNOI

Introduzione:

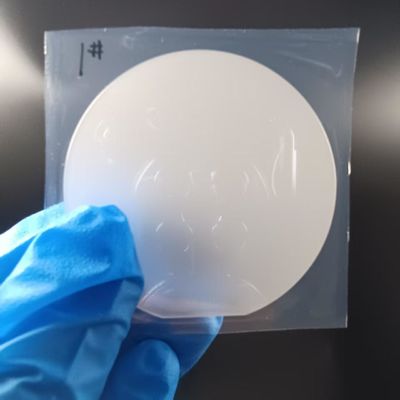

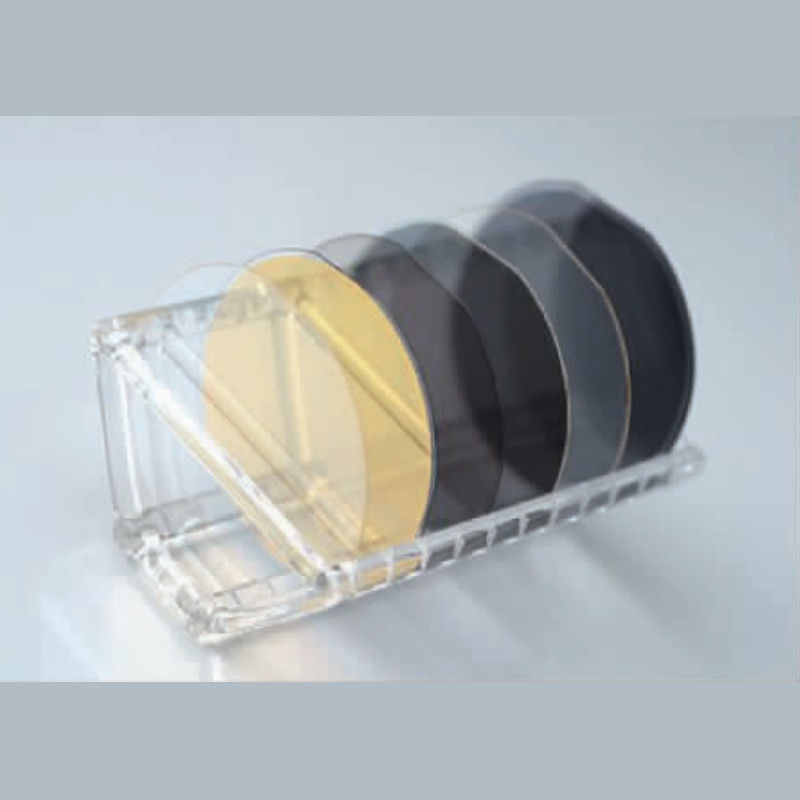

I wafer LNOI (Niobato di Litio su Isolante) sono un materiale all'avanguardia utilizzato nello sviluppo di dispositivi fotonici e quantistici avanzati. Questi wafer sono fabbricati legando un sottile strato di niobato di litio (LiNbO₃) a un substrato isolante, tipicamente silicio, attraverso processi specializzati come l'impianto ionico e il bonding del wafer. I wafer LNOI ereditano le eccezionali proprietà ottiche e piezoelettriche del niobato di litio, rendendoli indispensabili per applicazioni ad alte prestazioni nell'ottica integrata, nelle telecomunicazioni e nelle tecnologie quantistiche. Questo articolo esplora i principi fondamentali, le applicazioni chiave e le domande frequenti sui wafer LNOI.

Principio di fabbricazione dei wafer LNOI:
Il processo di creazione dei wafer LNOI è complesso e prevede diverse fasi critiche per garantire l'alta qualità e la funzionalità del prodotto finale. Ecco una panoramica delle fasi chiave:

1. Impianto ionico:

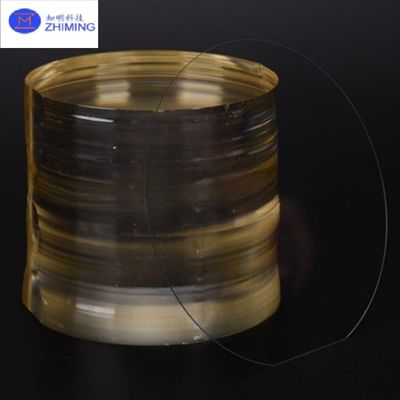

   Il processo di fabbricazione inizia con un cristallo di niobato di litio sfuso. Ioni di elio (He) ad alta energia vengono impiantati nella superficie del cristallo. L'energia e la profondità degli ioni determinano lo spessore dello strato di niobato di litio. Questo impianto ionico crea un piano fragile all'interno del cristallo, che può essere separato durante le fasi successive del processo per ottenere un film sottile di niobato di litio di alta qualità.

2. Legame al substrato:
   Una volta completato il processo di impianto ionico, lo strato di niobato di litio (che è stato indebolito dagli ioni) viene legato a un substrato isolante, tipicamente silicio. Questo viene fatto utilizzando tecniche di bonding diretto del wafer, in cui le superfici vengono pressate insieme ad alta pressione e temperatura. Il legame risultante forma un'interfaccia stabile tra il sottile strato di niobato di litio e il substrato di supporto.

3. Ricottura e separazione dello strato:
   Dopo il bonding, il wafer subisce un processo di ricottura, che aiuta a riparare eventuali danni causati dall'impianto ionico. La fase di ricottura favorisce anche la separazione dello strato superiore di niobato di litio dal cristallo sfuso. Ciò si traduce in un sottile strato di niobato di litio di alta qualità sul substrato, essenziale per il suo utilizzo in varie applicazioni fotoniche e quantistiche.

4. Lucidatura chimico-meccanica (CMP):
   Per ottenere la qualità e la planarità superficiale desiderate, il wafer subisce la lucidatura chimico-meccanica (CMP). La CMP leviga eventuali rugosità sulla superficie, garantendo che il wafer finale soddisfi i severi requisiti per l'uso in dispositivi fotonici ad alte prestazioni. Questa fase è fondamentale per garantire prestazioni ottiche ottimali e ridurre i difetti.

Applicazioni dei wafer LNOI:
I wafer LNOI sono utilizzati in vari campi, in particolare quelli che richiedono proprietà dei materiali avanzate per applicazioni fotoniche, quantistiche e ad alta velocità. Di seguito sono riportate le aree chiave in cui i wafer LNOI sono indispensabili:

1. Ottica integrata:
   I wafer LNOI sono ampiamente utilizzati nell'ottica integrata, dove fungono da base per dispositivi fotonici come modulatori, guide d'onda e risonatori. Questi dispositivi sono cruciali per la manipolazione della luce a livello di circuito integrato, consentendo la trasmissione dati ad alta velocità, l'elaborazione del segnale e applicazioni ottiche avanzate.

2. Telecomunicazioni:
   I wafer LNOI svolgono un ruolo fondamentale nelle telecomunicazioni, in particolare nei sistemi di comunicazione ottica. Sono utilizzati per creare modulatori ottici, che sono componenti essenziali per le reti in fibra ottica ad alta velocità. Le eccezionali proprietà elettro-ottiche di LNOI consentono una precisa modulazione della luce ad alte frequenze, essenziale per i moderni sistemi di comunicazione.

3. Quantum Computing:
   I wafer LNOI sono un materiale ideale per le tecnologie quantistiche grazie alla loro capacità di generare coppie di fotoni entangled, essenziali per la distribuzione di chiavi quantistiche (QKD) e la crittografia quantistica. La loro integrazione nei sistemi di quantum computing consente lo sviluppo di circuiti fotonici avanzati, fondamentali per il futuro delle tecnologie di quantum computing e comunicazione.

4. Tecnologie di sensing:
   I wafer LNOI sono utilizzati anche in applicazioni di sensing ottico e acustico. La capacità dei wafer di interagire sia con la luce che con il suono li rende preziosi per i sensori utilizzati nella diagnostica medica, nel monitoraggio ambientale e nei test industriali. La loro elevata sensibilità e stabilità garantiscono misurazioni accurate, rendendoli essenziali in questi campi.

FAQ (Domande frequenti):

1. Di cosa sono fatti i wafer LNOI?
   I wafer LNOI sono costituiti da un sottile strato di niobato di litio (LiNbO₃) legato a un substrato isolante, tipicamente silicio. Lo strato di niobato di litio offre eccellenti proprietà ottiche e piezoelettriche, rendendolo ideale per varie applicazioni ad alte prestazioni.

2. In cosa i wafer LNOI sono diversi dai wafer SOI?
   Sebbene sia i wafer LNOI che i wafer SOI siano costituiti da un film sottile legato a un substrato isolante, LNOI utilizza il niobato di litio come materiale del film sottile, mentre i wafer SOI utilizzano il silicio. Il niobato di litio offre proprietà ottiche non lineari superiori, che rendono i wafer LNOI più adatti per applicazioni come il quantum computing e la fotonica avanzata.

3. Quali sono i principali vantaggi dell'utilizzo dei wafer LNOI?
   I principali vantaggi dei wafer LNOI includono i loro elevati coefficienti elettro-ottici, che consentono una modulazione efficiente della luce, nonché la loro resistenza meccanica, che garantisce la stabilità durante il funzionamento del dispositivo. Queste proprietà rendono i wafer LNOI ideali per applicazioni ottiche e quantistiche ad alta velocità.
