Rubino sintetico Cr:Al2O3 Disponibile in lunghezze di 2 mm/4 mm Dia10 mm/20 mm
Dettagli:
| Luogo di origine: | Cina |
| Marca: | ZMSH |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 5 |
|---|
|
Informazioni dettagliate |
|||
| Composizione materiale: | Al2O3 dopato con 0,05% di Cr2O3 | Proprietà meccaniche: | Durezza di Mohs: 9 |
|---|---|---|---|
| Opzioni di rivestimento: | Rivestimento AR/HR | Struttura cristallina: | Trigonale (α-Al2O3) |
| Evidenziare: | 4 mm di rubino sintetico,2 mm di rubino sintetico,Rodi di rubino sintetico |
||
Descrizione di prodotto

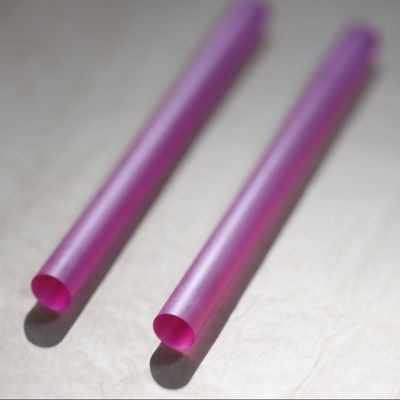

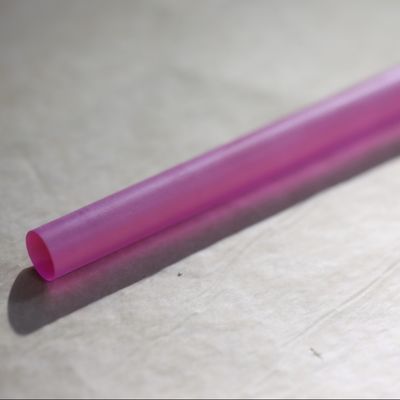

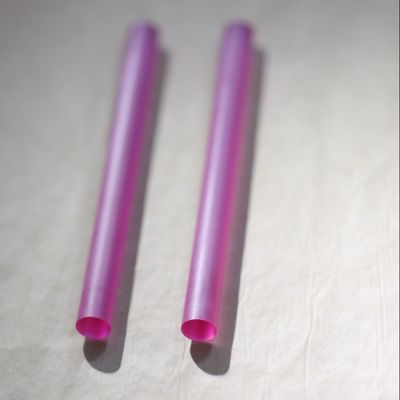

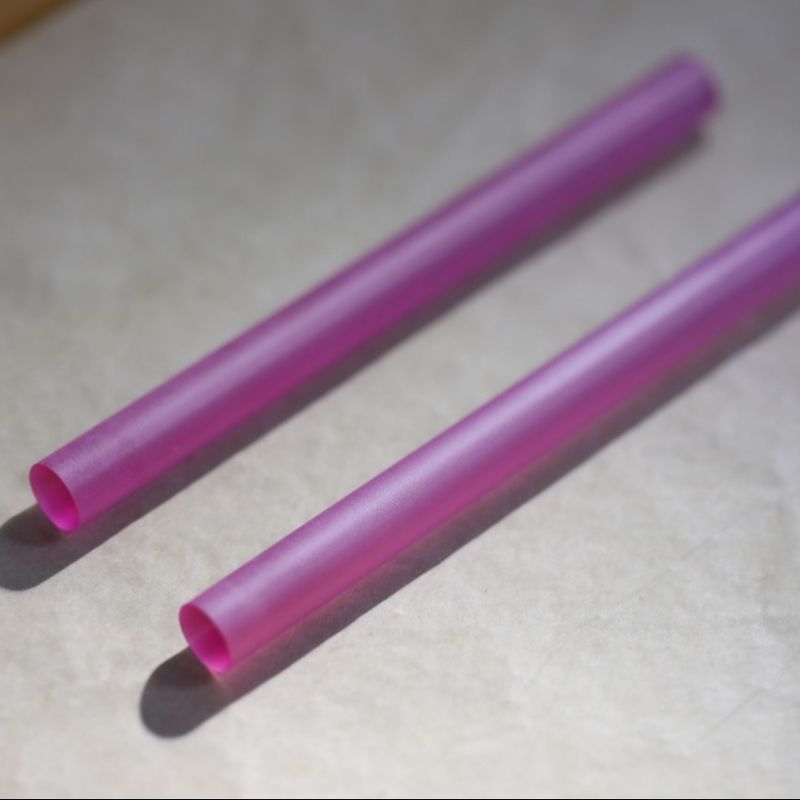

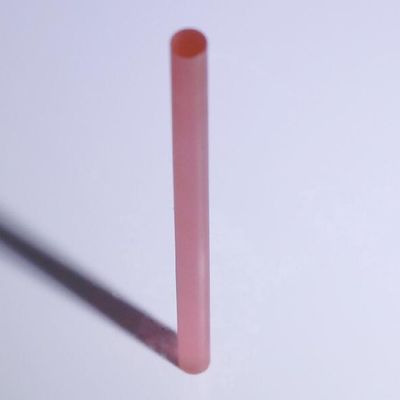

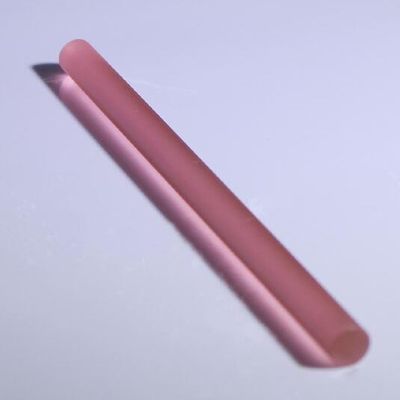

Barre sintetiche di rubino (Cr:Al2O3) Disponibili in lunghezze di 2 mm/4 mm Dia10 mm/20 mm
Riassunto del laser rubino?
La barra laser rubino è un cristallo cilindrico fatto di rubino sintetico, un materiale composto principalmente da ossido di alluminio (Al2O3) dopato con circa 0,05% a 0,5% di ioni cromo (Cr3 +).Questi ioni di cromo sono responsabili dell' attività laser nel rubinoIl rubino è tipicamente di colore rosa o rosso, con l'intensità del suo colore a seconda della concentrazione di ioni cromo.
Il laser rubino è classificato come laser a stato solido, il che significa che il suo mezzo laser è un materiale solido, al contrario di gas, liquidi o semiconduttori.Il rubino utilizzato nella barra laser è artificiale per garantire purezza e uniformità, che lo rende un mezzo ideale per la produzione di luce laser.
La tabella degli attributi della canna laser rubino
| Immobili | Specificità | Unità/Nota |
| Composizione del materiale | Al2O3 dopato con 0,05% di Cr2O3 | Percentuale in peso |
| Struttura cristallina | Trigonale (α-Al2O3) | Gruppo spaziale R3c |
| Lunghezza d'onda del laser | 694.3 nm (linea R1) | Linea di emissione primaria |
| 692.9 nm (linea R2) | Linea secondaria (a bassa temperatura) | |
| Dimensioni fisiche | Diametro: 2-10 mm | Personalizzabile (2mm/4mm mostrato) |
| Lunghezza: 10-200 mm | Standard (10 mm/20 mm mostrato) | |
| Proprietà ottiche | Indice di rifrazione: 1.763 694 nm | Raggio ordinario (no) |
| Coefficiente di assorbimento: 0,4-1,2 cm−1 | Dipende dalla concentrazione di Cr3+ | |
| Proprietà termiche | Conducibilità termica: 40 W/m·K | 300 mila. |
| Espansione termica: 5×10−6/K (️asse c) | Anisotropici | |
| Proprietà meccaniche | Durezza di Mohs: 9 | Secondo solo al diamante |
| Densità: 3,98 g/cm3 | ||
| Performance del laser | Durata di fluorescenza: 3 ms | 300 mila. |
| Sezione trasversale delle emissioni: 2,5×10−20 cm2 | Per la linea R1 | |
| Coefficiente della lente termica: 3×10−6 K−1 | Importante per il funzionamento ad alta potenza | |
| Qualità della superficie | Piattazza: λ/10 633 nm | Pulizia di grado laser |
| Roughness superficiale: < 5 Å RMS | Finitura superpulita | |
| Opzioni di rivestimento | Rivestimento AR 694nm: R<0,2% | Specificità tipica |
| Rivestimento HR 694nm: R> 99,8% | per specchi a cavità laser | |
| Limite di danno | > 500 MW/cm2 | Per impulsi di 10 ns |
Principio di funzionamento delle barre laser rubino
1. Assorbimento di energia (pompaggio)
La canna laser rubino viene "pompata" otticamente utilizzando una fonte luminosa ad alta energia, come una lampada a flash di xenon o una lampada al krypton.elevando i loro elettroni a stati di energia più elevati.
2. Emissioni spontanee
Dopo aver assorbito energia, gli elettroni eccitati negli ioni di cromo non possono rimanere indefinitamente nei loro stati energetici più elevati.rilascio di fotoni nel processoQuesto si chiama emissione spontanea.
3. Emissioni stimolate
Alcuni dei fotoni emessi stimolano altri elettroni eccitati a rilasciare la loro energia sotto forma di fotoni aggiuntivi.e direzioneQuesto processo di emissione stimolata amplifica la luce all'interno della barra di rubino.
4Amplificazione e risonanza della luce
La canna laser rubino è collocata tra due specchi, uno completamente riflettente e l'altro parzialmente riflettente, che formano una cavità ottica risonante.fotoni che rimbalzano avanti e indietro attraverso la barra di rubinoQuesto passaggio ripetuto di luce amplifica la luce coerente attraverso ulteriori emissioni stimolate.
5. Uscita laser
Una parte della luce amplificata sfugge attraverso lo specchio parzialmente riflettente, producendo un raggio stretto e intenso di luce laser rossa con una lunghezza d'onda di 694,3 nm.
Struttura di un laser rubino
1- Laser Ruby Rod.
Il cristallo di rubino cilindrico serve come mezzo di laser.
2.Sorgente della pompa
Una lampada a flash ad alta intensità (come una lampada al xenon) fornisce l'energia necessaria per eccitare gli ioni cromo nella barra di rubino.
3- Cavità ottica.
Due specchi sono posizionati a ciascuna estremità della barra di rubino: uno è completamente riflettente, mentre l'altro è parzialmente riflettente, permettendo al raggio laser di sfuggire.
4Sistema di raffreddamento
Dato che il processo di pompaggio genera un calore significativo, è spesso utilizzato un sistema di raffreddamento per evitare il surriscaldamento della barra rubino e di altri componenti.
Vantaggi delle barre laser rubino
1.Semplicità: la progettazione semplice del laser rubino rende facile la costruzione e il funzionamento.
2Alta coerenza: il raggio laser emesso presenta un'eccellente coerenza, che lo rende adatto ad applicazioni di precisione.
3.Durabilità: la natura allo stato solido della barra di rubino garantisce una lunga durata operativa in condizioni normali.
Applicazioni delle barre laser rubino
1.Olografia: La luce coerente dei laser rubino è ideale per creare ologrammi di alta qualità.
2Procedimenti medici: i laser rubino sono stati utilizzati per la rimozione dei tatuaggi, trattamenti della pelle e altre procedure dermatologiche.
3.Rangefinding: I primi rangefinder laser si basavano su laser rubino per misure precise di distanza.
4Ricerca scientifica: i laser rubino sono stati impiegati in esperimenti che richiedono fonti luminose coerenti e monocromatiche.
5.Educazione: come sistema laser semplice e accessibile, i laser rubino sono spesso utilizzati in dimostrazioni educative.
Domande e risposte
D:Come devono essere conservate e manipolate le barre laser rubino per mantenere le prestazioni?
A:Immagazzinamento:In un ambiente asciutto e buio (Cr3+ è fotosensibile).
Pulizia:Utilizzare metanolo (evitare detergenti abrasivi).
Montaggio:Ridurre al minimo lo stress meccanico (folia di indio morbida spesso utilizzata per il contatto termico).
Fonte della pompa:Abbinare lo spettro della torcia elettrica alle bande di assorbimento Cr3+ (400 nm e 550 nm).
Evitare:Esposizione diretta ai raggi UV, impronte digitali sui volti lucidati o ciclo termico superiore a 200°C.
