TGV ad alta trasmissibilità Sapphire Substrate Conductive Aerospace Automotive AR VR
Dettagli:
| Luogo di origine: | Cina |
| Marca: | ZMSH |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Termini di pagamento: | T/T |
|
Informazioni dettagliate |
|||
| Materiale: | Sapphire monocristallino (C-piano, A-piano facoltativo) | Spessore: | 100 μm 1000 μm |
|---|---|---|---|
| Via il diametro: | ≥ 20 μm | Rapporto di aspetto: | ≥ 10:1 |
| Roverezza della superficie: | Ra < 1 nm (possibile lucidare) | Compatibilità del pacchetto: | Fan-out, Flip-chip, imballaggi MEMS, ecc. |
| Evidenziare: | Substrato di zaffiro per autoveicoli,Substrato di zaffiro conduttivo,Substrato di zaffiro ad alta trasmissibilità |
||
Descrizione di prodotto

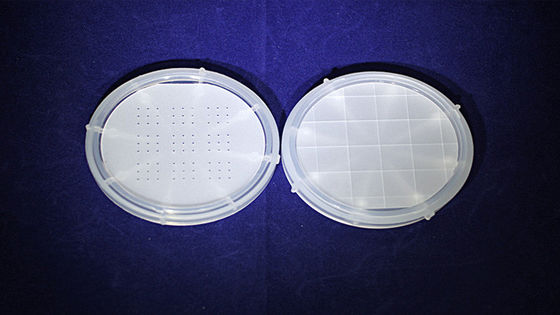

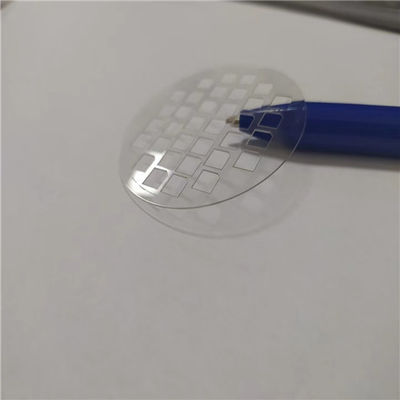

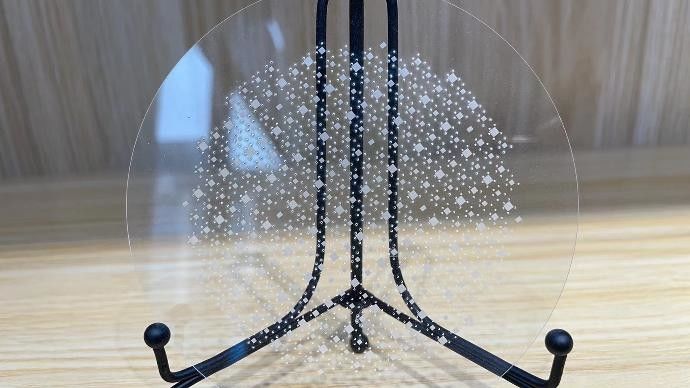

Visualizzazione del prodotto
TGV Sapphire è un vetro trasparente e conduttivo a base di substrati di zaffiro (Al2O3), rivestito con pellicole di ossido trasparente e conduttivo (TCO) (ad esempio, ITO, AZO) mediante sputtering magnetronico.TGV Sapphire combina la durezza ultra elevata dello zaffiro, resistenza alle alte temperature, e TCO film conducibilità e trasparenza, rendendolo ideale per dispositivi elettronici ad alte prestazioni in ambienti estremi.
Principio- Sì.

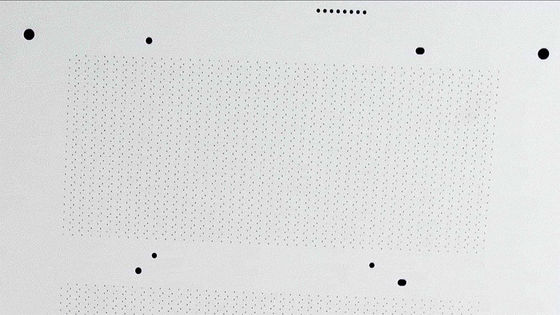

Utilizzandolaserperforazioneoseccoincisione,verticaleVialeconaltoaspettoRapportisonocreatoinIlgialloil substrato.QuestiVialesonometallizzatiaabilitareverticaleelettricosegnaletrasmissione,mentremantenereIldi zaffiroper il sistema otticochiarezza- emeccanicol'integrità.
Substrato di zaffiro:Lo zaffiro (Al2O3) è uno dei materiali ossidati più duri della natura, con una eccezionale stabilità chimica, elevata conducibilità termica (~ 40 W/m·K) e un ampio intervallo di banda ottica (~ 9,9 eV),che consentono la resistenza alle alte temperature e agli ambienti chimici difficili.
Strato conduttivo trasparente:Una pellicola TCO su scala nanometrica (ad esempio, ITO) viene depositata sulla superficie dello zaffiro tramite deposizione fisica di vapore (PVD), bilanciando l'elevata trasmissibilità (> 90%) e la bassa resistenza del foglio (≤10 Ω/sq).
Sfide tecniche
Estrema durezza
Lo zaffiro ha una durezza di Mohs di 9 (secondo solo al diamante), rendendo gli strumenti di perforazione meccanici tradizionali (ad esempio, trapano al carburo di tungsteno) inclini all'usura rapida o addirittura inefficaci.
Rischio di frattura fragile
La struttura monocristallina dello zaffiro lo rende suscettibile a micro-fessure, frantumi di bordo o delaminazione durante l'usinatura, compromettendo la qualità delle pareti dei fori e l'affidabilità del dispositivo.
Requisiti per i micro-buchi
Per i chip a LED o i sensori MEMS sono spesso necessari fori con diametro < 100 μm, che richiedono una precisione entro ± 1 μm.
Controllo dei danni termici
I processi ad alta temperatura (per esempio, perforazione laser) possono causare fusioni localizzate o crepe da stress termico.
Specificità
| Articolo | Valori tipici (personalizzabili) |
|---|---|
| Materiale | Sapphire monocristallino (C-piano, A-piano facoltativo) |
| Spessore | 100 μm 1000 μm |
| Via diametro | ≥ 20 μm |
| Rapporto di aspetto | ≥ 10:1 |
| Via Densità | > 1,000,000 vias/cm2 (facoltativo) |
| Metalizzazione | Ti/Cu, Ni/Au, Pt, ecc. |
| Roughness superficiale | Ra < 1 nm (possibile lucidare) |
| Compatibilità del pacchetto | Fan-out, Flip-chip, imballaggi MEMS, ecc. |
Applicazioni
Elettronica di consumo: schermi AR/VR resistenti ai graffi, sfondo OLED flessibile.
Optoelettronica: componenti per finestre laser, sensori UV, substrati LED ad alta potenza.
Automotive: Display automobilistici, componenti ottici LiDAR.
Aerospaziale: parti di satelliti e finestre di veicoli spaziali resistenti alle radiazioni.
Domande e risposte
D1 : Qual è la differenza tra TGV Sapphire e il normale vetro conduttivo?
A1 : Lo zaffiro TGV è 10 volte più duro del vetro normale, resiste a temperature fino a 600°C e funziona in ambienti chimici difficili.
D2: TGV Sapphire può essere personalizzato (per esempio taglio di forma, regolazione dello spessore)?
A2: Sì, sono disponibili dimensioni personalizzabili, spessore (0,5 mm~5 mm) e modelli di strato conduttivo.
- Sì.
D3: Le temperature estreme influenzano la conduttività del TGV Sapphire?
A3 : Sapphire's CTE corrisponde ai chip di silicio, garantendo una conduttività stabile a temperature elevate.
