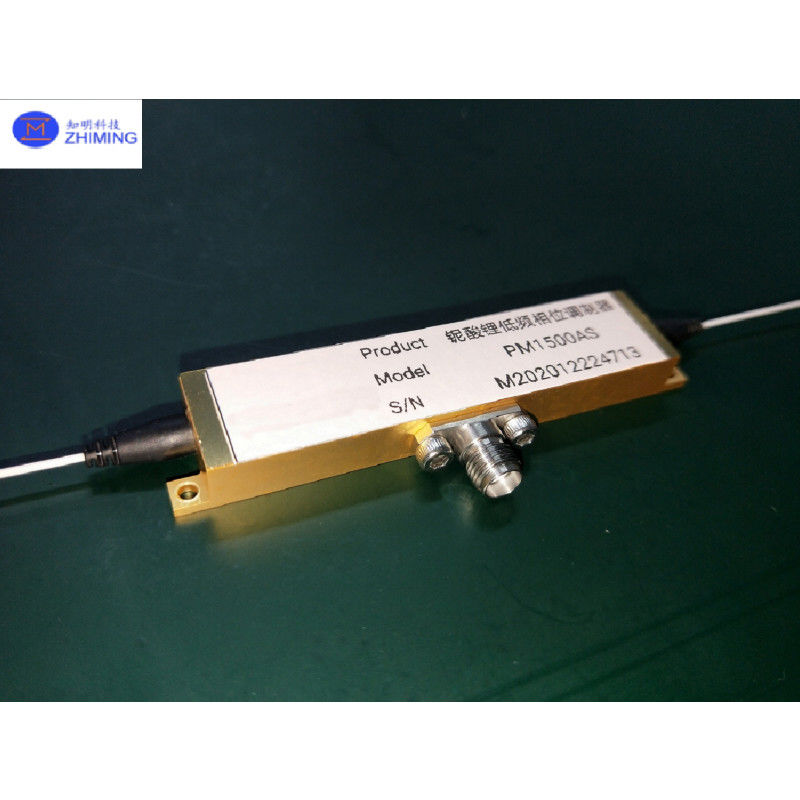

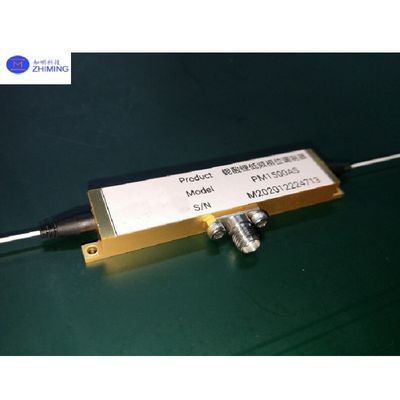

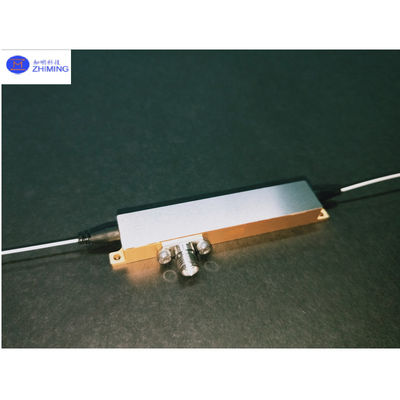

Modulatore di fase 1000nm a bassa Vπ, tolleranza ad alta potenza, progettazione a polarizzazione singola per sensori a fibra e comunicazioni ottiche

Introduzione del prodotto

Un modulatore di fase basato su guide d'onda ottiche rette può modulare la fase delle onde luminose attraverso segnali elettrici applicati al dispositivo.Forniamo guide d'onda ottiche a polarizzazione singola (guide d'onda con scambio di protoni) fabbricate utilizzando la tecnologia di scambio di protoni ricotti (APE), che presentano un'elevata soglia di potenza ottica e un'eccellente stabilità di polarizzazione.

Il modulatore di fase a 1000 nm può essere classificato in modulatori di fase a bassa frequenza (ad esempio, 100 MHz) e modulatori di fase ad alta frequenza (ad esempio, 1 GHz), a seconda della frequenza di funzionamento.

I modulatori di fase a bassa frequenza utilizzano una struttura di modulazione ad alta impedenza a elettrodi a blocco, che li rende adatti per applicazioni che richiedono basse frequenze di modulazione (ad esempio, DC a 100 MHz).

I modulatori di fase ad alta frequenza utilizzano una struttura di elettrodi a onde di viaggio coplanare a impedenza di 50Ω, ottimizzata per alte frequenze di modulazione (ad esempio, 1 ‰ 10 GHz).

Il modulatore di fase a 1000 nm presenta basse perdite di inserimento, bassa tensione di azionamento e elevata stabilità, rendendolo ideale per applicazioni di rilevamento in fibra ottica, comunicazioni ottiche,collegamenti fotonici a microonde, combinazione del fascio laser coerente, e altro ancora.

Principio di funzionamento

Meccanismo di base: effetto elettro-ottico

Quando un segnale elettrico viene applicato agli elettrodi del modulatore, crea un campo elettrico all'interno della guida d'onda ottica scambiata con protoni (fatta di materiali come il niobato di litio).

Questo campo elettrico altera leggermente l'indice di rifrazione del conduttore d'onda (una proprietà che regola la velocità di propagazione della luce).

Mentre la luce attraversa la guida d'onda, la sua fase cambia in proporzione alla tensione applicata e alla lunghezza di interazione dell'elettrodo.

Variazioni di progettazione per intervalli di frequenza

• "Fabbricazione in cui il prodotto è in grado di essere utilizzato per la fabbricazione di dispositivi o di apparecchiature per l'elaborazione o la distribuzione di dati".

Utilizza una struttura di elettrodi a blocchi in cui l'elettrodo è corto e semplice.

Il campo elettrico influenza uniformemente l'intera guida d'onda, rendendola efficiente per segnali lenti o statici (ad esempio, DC a 100 MHz).

Ideale per il controllo di precisione in applicazioni come il rilevamento a fibra ottica o i sistemi di regolazione lenta.

• b. "tecnologia" per la "produzione", la "produzione", la "produzione" o la "produzione" di materiale materiale;

Utilizza un elettrodo a onde di viaggio progettato come una linea di trasmissione ad alta velocità (impedenza pari a 50Ω).

Il segnale elettrico viaggia lungo l'elettrodo in sincronia con l'onda luminosa, riducendo al minimo il disallineamento del segnale.

Consente la modulazione di fase ultra veloce per applicazioni ad alta frequenza come la fotonica a microonde o il radar laser.

Principali vantaggi di prestazione

Alta potenza: la conduttrice d'onda di scambio di protoni (APE) rinfrescata resiste ai danni ottici anche sotto l'intensa potenza laser.

Polarizzazione stabile: la guida d'onda supporta una sola polarizzazione, evitando interferenze da spostamenti indesiderati di polarizzazione.

Efficienza: basse tensioni di azionamento e perdite ottiche minime garantiscono un funzionamento energeticamente efficiente.

Applicazioni

Sensori a fibra ottica

• Dispositivi per la rilevazione acustica/vibrazione distribuita (DAS/DVS):Consente il rilevamento in tempo reale delle vibrazioni o della tensione su lunghe fasce di fibra per il monitoraggio delle infrastrutture (ad esempio, condotte, ferrovie).

- Sì.

Comunicazioni ottiche

• Trasmissione ottica coerente:Supporta i formati di modulazione a codifica di fase (ad esempio, QPSK, 16-QAM) per la trasmissione di dati ad alta capacità nelle reti di telecomunicazione.
• Sistemi LiDAR:Consente la regolazione del fascio basata su fasi o il chirping di frequenza per il LiDAR automobilistico/industriale con una risoluzione migliorata.
• Vantaggi:I modulatori ad alta frequenza (fino a 10 GHz) consentono l'elaborazione del segnale ultraveloce nei collegamenti ottici di nuova generazione.

Fotonica a microonde

• Collegamenti fotonici a microonde:Converte i segnali a microonde in domini ottici con distorsioni minime, fondamentali per il radar, le comunicazioni satellitari e i sistemi wireless 5G/6G.
• Processore di segnali ottici:Facilita il filtraggio basato su fasi, linee di ritardo o miscelazione di frequenze per il condizionamento del segnale analogico/RF.
• Vantaggi:La progettazione dell'elettrodo a onde di viaggio garantisce un'ampia larghezza di banda e una corrispondenza di impedenza per una conversione RF ottica ad alta fedeltà.

Sistemi laser

• Combinazione del raggio coerente:Sincronizza più fasci laser per ottenere uscite ad alta potenza e con diffrazione limitata per applicazioni di taglio industriale o di difesa.

Tecnologie quantistiche

• Distribuzione della chiave quantistica (QKD):Modula le fasi fotoniche per protocolli di comunicazione quantistica sicuri.
• Informatica ottica quantistica:Controlla i qubit fotonici nei circuiti quantistici integrati.
• Vantaggi:Il funzionamento a bassa tensione dell'azionamento riduce la complessità del sistema e il consumo di energia.

Biofotonica e imaging medico

• Tomografia di coerenza ottica (OCT):Migliora la profondità e la risoluzione delle immagini nella diagnostica medica (ad esempio, scansioni della retina).
• Vantaggi:La stabilità della polarizzazione garantisce una qualità di imaging coerente nei tessuti biologici.

Specifiche tecniche

Disegni meccanici

Domande frequenti

D:Quali sono le applicazioni tipiche?

A:Sensori a fibra ottica: sensori acustici distribuiti (DAS), misurazioni interferometriche

LiDAR: modulazione di frequenza codificata in fase per una risoluzione migliorata

Comunicazione quantistica: modulazione della fase fotonica nella distribuzione della chiave quantistica (QKD)

Fotonica a microonde: Radio-over-Fiber (RoF), elaborazione del segnale radar

D:Quali sono i suoi principali vantaggi?
A:Bassa tensione di azionamento (tensione a mezza onda Vπ ≤3,0V @100MHz)

Alta stabilità di polarizzazione (ratio di estinzione ≥ 20 dB)

Compatibilità a larga frequenza (bassa frequenza: DC ¥100MHz; alta frequenza: 1 ¥10GHz)

Tolleranza di potenza ottica elevata (potenza di ingresso ≤ 100 mW)
