Sapphire Wafer 12 pollici AL2O3 Personalizzazione DSP SSP Piano C Piano A Piano M Piano LED Sapphire substrato

Sapphire Wafer 12 pollici AL2O3 Personalizzazione DSP SSP piano C piano A piano M piano LED Sapphire substrato

Descrizione del prodotto Wafer Sapphire da 12 pollici:

Lo zaffiro è un materiale con una combinazione unica di proprietà fisiche, chimiche e ottiche, che lo rendono resistente alle alte temperature, allo shock termico, all'erosione da acqua e sabbia e agli graffi.È un materiale per finestre superiore per molte applicazioni IR da 3 μm a 5 μmI substrati di zaffiro a piano C sono ampiamente utilizzati per la coltivazione di composti III-V e II-VI come il GaN per LED blu e diodi laser,mentre i substrati di zaffiro a piano R sono utilizzati per la deposizione eteropetaxiana di silicio per applicazioni di IC microelettroniche.

Il personaggiodi 12 pollici Sapphire wafer:

I wafer di zaffiro sono un materiale semiconduttore comunemente usato, di solito riferito a cristalli di allumina (Al2O3).
1Proprietà ottiche:
I wafer di zaffiro hanno un'eccellente trasparenza ottica, specialmente nella gamma spettrale visibile e nell'infrarosso vicino.e dispositivi optoelettronici.
2. Durezza e resistenza all'usura:
I wafer di zaffiro hanno una durezza molto elevata, seconda solo al diamante, e quindi hanno una buona resistenza all'usura.Questa proprietà rende i wafer di zaffiro molto utili in applicazioni che richiedono superfici resistenti agli graffi e all'usura, come i rivestimenti delle superfici degli orologi e le finestre ottiche.
3Stabilità chimica:
I wafer di zaffiro hanno una buona stabilità chimica e possono resistere alla corrosione acida e alcalina. Questo li rende vantaggiosi per l'uso in sensori chimici, dispositivi biomedici,e ambienti ad alta temperatura/alta pressione.
4. Proprietà termiche:
I wafer di zaffiro hanno una elevata conduttività termica e capacità termica, che li rende più stabili in ambienti ad alta temperatura.i wafer di zaffiro sono la scelta ideale per i sensori ad alta temperatura, sistemi di raffreddamento laser e dispositivi elettronici ad alta temperatura.

Tabella dei parametridi wafer Sapphire da 12 pollici:

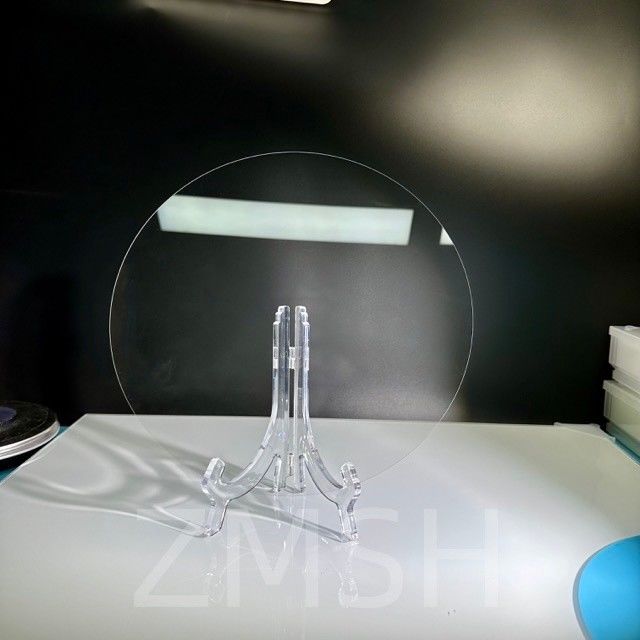

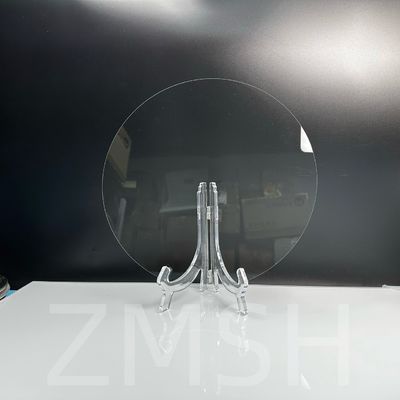

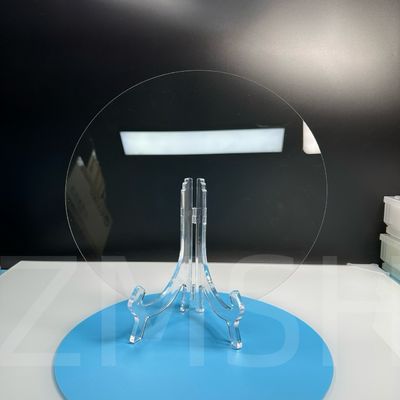

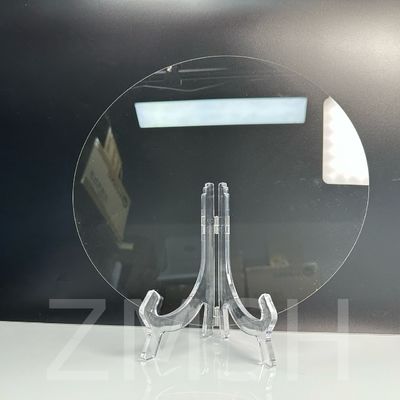

Foto fisica di un wafer Sapphire da 12 pollici:

Applicazioni diWafer di zaffiro da 12 pollici.:

1I wafer di zaffiro a piano C sono ampiamente utilizzati per la crescita di materiali semiconduttori a banda larga III-V e II-VI, come il nitruro di gallio (GaN), il nitruro di alluminio (AlN), il nitruro di indio (InN),ossido di zinco (ZnO per l'emissione di luce UV), e ossido di stagno (SnO2 per i materiali che emettono luce UV).

2Inoltre, i wafer di zaffiro standard C-plane (0001) trovano ampie applicazioni nella preparazione di LED bianchi, blu, UV,e wafer epitaxiali a raggi UV profondi attraverso tecniche come la deposizione di vapore chimico metalorganico (MOCVD), epitaxia del fascio molecolare (MBE), deposizione di vapore chimico potenziato dal plasma (PECVD) e altri metodi di crescita epitaxicale.

3I wafer standard di zaffiro possono anche servire da substrati per transistor bipolari a eteroconnessione (HBT), diodi laser (LD), rivelatori UV, nanotubi,e come materiali di dissipazione del calore per alte temperature, dispositivi elettronici ad alta potenza e ad alta frequenza.

Wafer di zaffiro da 12 pollicif le foto della domanda:

Personalizzazione di wafer Sapphire da 12 pollici:

Offriamo opzioni di personalizzazione per il substrato di zaffiro in diverse dimensioni, tra cui diametri da 1 pollice, 2 pollici, 3 pollici, 4 pollici, 5 pollici, 6 pollici, 8 pollici e 12 pollici.Il nostro wafer Sapphire può essere regolato per soddisfare le vostre esigenze specifiche, con tolleranza di diametro ≤ 3%.
1.Utilizzando materiale di alta purezza al 99,999% di cristallo unico Al2O3 di grado ottico.
2La tecnologia specializzata di lucidatura chimica-meccanica (CMP) è utilizzata per garantire una prestazione economica.
3Tutti gli orientamenti cristallini presentano un'eccellente qualità superficiale (grossimità superficiale del piano C inferiore a 0,2 nm, piano A, piano M, piano R, ecc., inferiore a 0,5 nm).
4.pulita in un'area di depurazione di classe 100 con acqua ultrapura superiore a 18 MΩ*cm per garantire una pulizia superiore su ogni superficie di wafer.
5.imballato in scatole da 25 wafer o scatole da un singolo wafer per massimizzare la flessibilità della ricerca del cliente.
6A ciascun wafer viene assegnato un numero di serie del prodotto per la tracciabilità.
7Un imballaggio razionale e compatto in cartone garantisce un trasporto più sicuro e risparmi sui costi.
8.I wafer con specifiche standard sono generalmente disponibili in magazzino per una consegna rapida.

FAQ:

1D: Qual e' la differenza tra le wafer di zaffiro e quelle di silicio?
R: I LED sono le applicazioni più popolari per lo zaffiro. Il materiale è trasparente ed è un ottimo conduttore di luce.il silicio è opaco e non consente un'estrazione efficiente della luceTuttavia, il materiale semiconduttore è ideale per i LED, perché è economico e trasparente.
2D: Cos'è lo zaffiro nei semiconduttori?
A: singolo cristallo di alta purezza (AI2O3), lo zaffiro è ideale per i requisiti precisi e esigenti della produzione di semiconduttori, offrendo un trasparente ma durevole, senza particelle,Soluzione conveniente in ambienti aggressivi che si rivelano troppo impegnativi per materiali di tecnologia inferiore.
D: Perché c'è del silicio su Sapphire?
R: SOS fa parte della famiglia di tecnologie CMOS (complementary MOS) basate sul silicio su isolatore (SOI).Lo zaffiro ha il vantaggio di essere un eccellente isolante elettrico, impedendo che le correnti vaganti causate dalle radiazioni si diffondano agli elementi del circuito vicini.
