Sapphire Wafer 6 pollici DSP SSP C-plane ((0001) 99,999% LED monocristallino di alta purezza Al2O3

Sapphire Wafer 6 pollici DSP SSP C-plane ((0001) 99,999% LED monocristallino di alta purezza Al2O3

Descrizione del prodotto Wafer zaffiro da 6 pollici:

I wafer di zaffiro sono un tipo di minerale con caratteristiche quali alta durezza (9,0 Mohs), buona trasparenza e stabilità chimica.Sapphire naturale e zaffiro sinteticoI wafer di zaffiro sintetici sono prodotti mediante reazioni chimiche in condizioni di alta temperatura e alta pressione.che li rende ampiamente utilizzati nella produzione industrialeDiversi metodi e condizioni di sintesi possono produrre wafer di zaffiro in vari colori e forme, come giallo dorato, rosa, ecc.

Il substrato di 6 pollici (circa 150 mm) ha di solito uno spessore standardizzato ed è adatto per la crescita epitaxiana.Coltivazione mediante metodo di fusione (come il metodo di Verneuil) o metodo in soluzione (come il metodo di Czochralski), è possibile produrre substrati di zaffiro monocristallino di alta qualità, che forniscono una buona qualità cristallina e contribuiscono a migliorare le prestazioni e l'affidabilità del dispositivo.È adatto per l'uso a temperature elevate e in ambienti mutevoli per garantire la stabilità a lungo termine del dispositivo. ampiamente utilizzato nella crescita epitaxiale di LED blu e bianchi, fornendo un buon substrato GaN. ampiamente utilizzato nella crescita epitaxiale di LED blu e bianchi, fornendo un buon substrato GaN.Svolge inoltre un ruolo importante nei dispositivi ad alta frequenza e ad alta potenza.

Il personaggio di 6 pollici Sapphire Wafer:

1Stabilità chimica
Resistenza alla corrosione: Lo zaffiro ha un'eccellente stabilità chimica e può resistere alla corrosione di varie sostanze chimiche.

2Caratteristiche ottiche
Trasparenza: ha una buona trasmissione nella luce visibile e nella regione della luce ultravioletta, adatta ai dispositivi fotoelettrici.
Bassa perdita di luce: nelle applicazioni ad alta potenza, il substrato di zaffiro può ridurre efficacemente la perdita di luce.

3Proprietà meccaniche
Alta durezza: la durezza dello zaffiro è estremamente elevata, forte resistenza all'usura, può mantenere la stabilità in ambienti difficili.
Durezza: Anche se la durezza dello zaffiro è elevata, essa è anche relativamente buona e può resistere ad un certo impatto.

4. Proprietà termiche
Conduttività termica: ha una buona conduttività termica, può dissipare efficacemente il calore, adatta per applicazioni ad alta temperatura.
Stabilità termica: può mantenere prestazioni stabili in ambiente ad alta temperatura, adatta per dispositivi ad alta potenza.

5. Caratteristiche elettriche
Isolamento: lo zaffiro è un eccellente isolante elettrico per applicazioni ad alta tensione.

6. Processo di crescita
Cristalli di alta qualità: mediante processi avanzati come il metodo di fusione o il metodo di Czochralski per la crescita, si possono ottenere substrati monocristallini di alta qualità.

7. Standardizzazione delle dimensioni
Specifica 6 pollici: dimensione standard di 6 pollici (circa 150 mm), che lo rende più compatibile e ripetibile durante la produzione.

Tabella dei parametri di 6 pollici Sapphire Wafer:

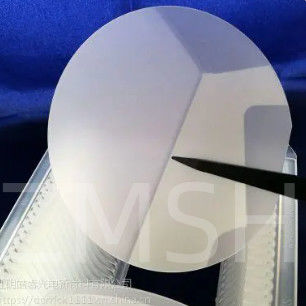

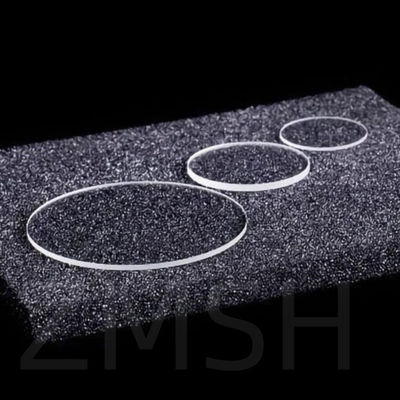

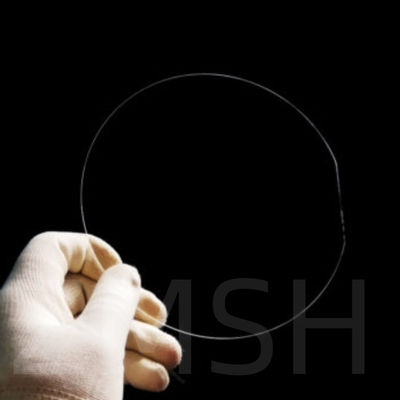

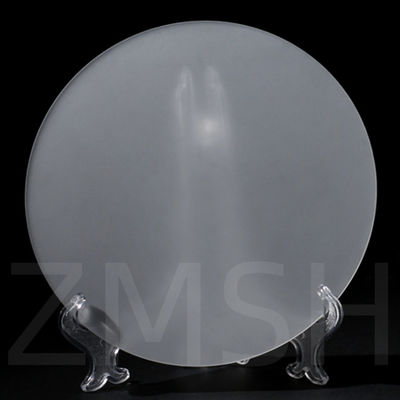

Foto fisica di 6 pollici Sapphire Wafer:

Applicazioni di 6 pollici Sapphire Wafer:

1.L'applicazione di wafer di zaffiro a piano C

Rispetto ai substrati di zaffiro con altri orientamenti cristallini,I wafer di zaffiro a piano C (orientamento <0001>) presentano una discrepanza di costante di reticolo relativamente più piccola con i materiali dei gruppi III-V e II-VI (come il GaN)Inoltre, il disallineamento della costante di reticolo tra entrambi e la pellicola sottile di AlN che può servire da strato tampone è ancora più piccolo.Questa caratteristica rende i wafer di zaffiro a piano C un materiale di substrato comunemente utilizzato nei processi di crescita del GaN.

A causa della loro capacità di soddisfare i requisiti di elevata temperatura nei processi di epitaxia del GaN, i wafer di zaffiro a piano C sono ideali per la produzione di diodi emettitori di luce (LED) bianchi/blu/verdi,diodi laser, rilevatori a infrarossi e altri dispositivi.

2L'applicazione di wafer di zaffiro a piano A

A causa delle sue eccezionali prestazioni complessive, in particolare la sua eccellente trasparenza che migliora la penetrazione della luce infrarossa,I monocristalli di zaffiro sono diventati il materiale ideale per le finestre a infrarosso medio e sono ampiamente utilizzati nei dispositivi elettro-ottici militariIn questo contesto, lo zaffiro a piano A rappresenta una faccia non polare perpendicolare alla superficie polare (piano C).I cristalli di zaffiro coltivati nella direzione a presentano una qualità superiore rispetto a quelli coltivati nella direzione c., presentando meno difetti, meno strutture gemellate e una struttura cristallina più completa.

Inoltre, a causa della disposizione dei legami atomici di Al-O-Al-O sul piano A, lo zaffiro a direzione vanta una durezza e resistenza all'usura significativamente più elevate rispetto allo zaffiro a direzione c.Di conseguenzaInoltre, lo zaffiro a piano A presenta anche costanti dielettriche uniformi e elevate caratteristiche di isolamento.che lo rende adatto per applicazioni nella tecnologia della microelettronica mistaPuò anche essere utilizzato in processi di crescita dei superconduttori ad alta temperatura,come la crescita di film superconduttori eteropitaxiali utilizzando materiali come TlBaCaCuO (TbBaCaCuO) su substrati compositi di zaffiro e ossido di cerio (CeO2).

3L'applicazione di wafer di zaffiro a piano R e piano M

Il piano R dello zaffiro è una faccia non polare, e quindi le variazioni nella posizione del piano R nei dispositivi di zaffiro provocano diverse proprietà meccaniche, termiche, elettriche e ottiche.In generale, i substrati di zaffiro a piano R sono preferiti per la deposizione eteropitaxiana con il silicio e sono utilizzati principalmente nella fabbricazione di semiconduttori,applicazioni per microonde e microelettronici a circuito integratoI substrati di zaffiro a piano R sono utilizzati anche nella produzione di sfere di rubino, altri componenti superconduttori, resistori ad alta resistenza e arsenuro di gallio.

Con l'uso diffuso di smartphone, tablet e altri dispositivi,I substrati di zaffiro a piano R hanno sostituito gli attuali dispositivi di onde acustiche a superficie composta (SAW) utilizzati negli smartphone e nei tabletEssi servono da substrati per dispositivi che possono migliorare le prestazioni, fornendo una base migliore per varie applicazioni.

L' immagine dell' applicazione di 6 pollici Sapphire Wafer:

Personalizzazione:

ZMSH può fornire wafer di zaffiro con qualsiasi orientamento cristallino, come C-piano, A-piano, R-piano, M-piano, e altro ancora.

Wafer di zaffiro a piano A:Questi wafer presentano costanti dielettrici uniformi e elevate proprietà isolanti, che li rendono ampiamente utilizzati nel campo della microelettronica mista.

Wafer di zaffiro M-piano:Le prospettive di applicazione dello zaffiro nel rilevamento vicino ultravioletto hanno portato a un crescente interesse per i film sottili di semiconduttori in lega MgZnO a banda larga.

Wafer di zaffiro a piano R:I wafer di zaffiro a piano R (1-102) sono i materiali preferiti per la deposizione epitaxiale di silicio nelle applicazioni di IC microelettroniche.

Oltre alle dimensioni standard e all'orientamento dei cristalli,Sono inoltre offerti vari angoli di fuori e se includere piatti di orientamento per massimizzare la flessibilità per i clienti nelle applicazioni di ricerca o di business.Tutti i wafer di zaffiro sono puliti e confezionati in cleanroom di classe 100 e sono direttamente applicabili per la crescita epitaxiale (grado pronto a Epi) per soddisfare i severi requisiti di crescita epitaxiale dei clienti.di larghezza uguale o superiore a 50 mm, con o senza piatti di orientamento, possiamo personalizzare la produzione in base alle vostre esigenze specifiche per soddisfare le varie esigenze nel vostro campo di ricerca.

Immagine personalizzata di 6 pollici Sapphire Wafer:

FAQ:

1D: Di che taglia sono i wafer di zaffiro?

R: I nostri diametri di wafer standard variano da 25,4 mm (1 pollice) a 300 mm (11,8 pollici) di dimensioni;i wafer possono essere prodotti in diversi spessori e orientamenti con lati lucidi o non lucidi e possono includere dopanti.

2D: Perché usare il substrato di zaffiro?
R: Lo zaffiro ha eccezionali proprietà di isolamento elettrico, trasparenza, buona conduttività termica e elevata rigidità.Pertanto, è un materiale ideale per i substrati ed è utilizzato in circuiti LED e microelettronici, circuiti integrati ad altissima velocità.

3D: Perché i wafer più grandi sono migliori?
R: Aumentare le dimensioni del wafer significa una superficie più ampia per ogni cella solare.risultante in una potenza di uscita più elevata per cella e moduloLe onde più grandi possono aumentare in modo significativo la produzione complessiva di energia delle installazioni solari.
