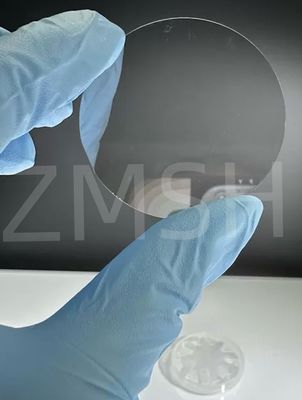

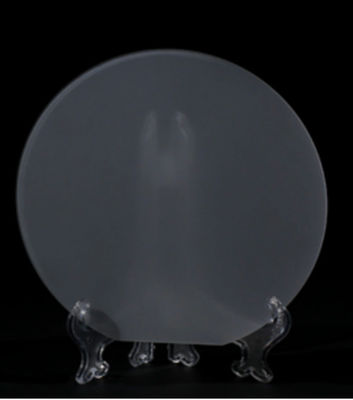

Sapphire Wafer Monocrystal Al2O3 DSP SSP 2 pollici 4 pollici 6 pollici 8 pollici 12 pollici piano A piano C
Dettagli:
| Place of Origin: | China |
| Marca: | ZMSH |
| Model Number: | Sapphire subatrate |
Termini di pagamento e spedizione:
| Tempi di consegna: | 2-4weeks |
|---|---|
| Termini di pagamento: | T/T |
|
Informazioni dettagliate |
|||
| Resistività intrinseca: | 1E16 Ω-cm | Polishing: | DSP, SSP |
|---|---|---|---|
| Customize: | Acceptable | Energy Gap: | N/A |
| Refractive Index: | Typically Around 1.76 (at 589 Nm) | Roughness: | Ra≤0.3nm |
| Dia tolerance: | ±0.1/0.2 | Partick: | 100 gradi |
| Tolleranza dello spessore: | ± 25 μm | ||
| Evidenziare: | Wafer di zaffiro monocristallino,Wafer di zaffiro da 8 pollici.,Wafer di zaffiro da 12 pollici |
||
Descrizione di prodotto
Sapphire Wafer Monocrystal Al2O3 DSP SSP 2 pollici 4 pollici 6 pollici 8 pollici 12 pollici piano A piano C
Descrizione:
I substrati di zaffiro sono ampiamente utilizzati nella produzione di nitruri III-V, superconduttori e pellicole epitaxiali magnetiche a causa della loro bassa incompatibilità reticolare e eccellente stabilità fisica e chimica.Sono ampiamente impiegati nella crescita epitaxiale non polare e semipolare di materiali come il GaN, ZnO, AlN, vari processi di crescita epitaxiale a film sottile semiconduttore, tecnologia Silicon On Sapphire, finestre ottiche e altro ancora.
Usiamo solo materiali monocristallini di grado ottico, e tutte le materie prime sono provenienti da 99,999% di alta purezza di monocristallo Al2O3.e pulizia, rendendoli adatti per la crescita epitaxiale a film sottile di semiconduttori, finestre ottiche e altre applicazioni ad alta tecnologia.
Carattere
1H.igh trasparenza ottica
Il wafer di zaffiro, con la sua elevata trasparenza ottica, trova ampie applicazioni come materiale dielettrico in tubi microelettronici, trasduttori ad ultrasuoni, cavità laser a guida d'onda,di una lunghezza superiore a 50 mm,Esso funge da vetrina per dispositivi militari a infrarossi, veicoli spaziali, laser ad alta potenza e sistemi di comunicazione ottica.
2H.Durezza, resistenza, alta temperatura di funzionamento, resistenza all'usura e resistenza alla corrosione
Il wafer di zaffiro è apprezzato per la sua alta durezza, resistenza, alta temperatura di funzionamento, resistenza all'usura e resistenza alla corrosione, il che lo rende adatto per ambienti difficili.È comunemente utilizzato in applicazioni come indicatori di temperatura delle caldaie (resistenza alle alte temperature), scanner di codici a barre, cuscinetti di precisione (resistenza all'usura), industrie del carbone e del gas naturale, sensori di rilevamento dei pozzi di petrolio e finestre di rilevatori (resistenza alla corrosione).
3E.isolamento elettrico, trasparenza, buona conduttività termica
Il wafer di zaffiro, noto per il suo isolamento elettrico, la sua trasparenza, la sua buona conduttività termica e la sua alta durezza, può servire da materiale di substrato per LED, circuiti microelettronici,circuiti integrati ad altissima velocità, e altri circuiti integrati.
| Durezza | - 1500. |
| Mohs: 9 | |
| Resistenza alla trazione | 275 - 400 MPa |
| 40,000 - 58,000 psi | |
| Forza flessibile | 480 - 895 MPa |
| 70,000 - 130.000 psi | |
| Resistenza alla compressione (ultima) | 20,0 GPa / 300.000 psi |
| Modulo di Young (elasticità) | 345 GPa / 50 x 106 psi |
| Modulo di massa (compressione) | 250 GPa / 36 x 106 psi |
| Modulo di taglio (rigidità) | 145 GPa / 21 x 106 psi |
| Modulo di rottura | 350 - 690 MPa / 50.000 - 100.000 psi |
| Punto di fusione | 2040°C / 3700°F / 2310 K |
Applicazioni:
1Le applicazioni di circuiti integrati microelettronici, in particolare i circuiti integrati ad altissima velocità (SOS), coinvolgono in genere il silicio eteropitaxiale coltivato su wafer di zaffiro a piano R (1-102).
2Microelettronica ibrida: i prodotti ibridi microelettronici comprendono principalmente HIC e MCM, che hanno elevati requisiti di wafer.
3I wafer di zaffiro, noti per le costanti dielettriche stabili e le basse perdite dielettriche, sono i substrati più comunemente utilizzati per l'HIC e i substrati primari per l'MCM.sono utilizzati i substrati di zaffiro a piano A (11-20).
FAQ:
D: Qual è la dimensione del substrato di zaffiro?
R: Le dimensioni del substrato di zaffiro possono essere personalizzate in base alle vostre esigenze.
D: Quali sono le applicazioni del substrato zaffiro?
R: Il substrato di zaffiro ha un'ampia gamma di applicazioni, ad esempio nelle industrie LED, dei semiconduttori, ottiche ed elettroniche.
Raccomandazione del prodotto
2.Wafer di zaffiro da 6 pollici, 8 pollici e 12 pollici con eccellente stabilità chimica
Personalizzazione:
Siamo in grado di fornire stati superficiali di alta qualità di qualsiasi orientamento cristallino (C, A, R, M, ecc.).Offriamo wafer di zaffiro di varie dimensioni, come 5 mm x 5 mm, 10 mm x 10 mm, 10 mm x 15 mm, 15 mm x 20 mm, ecc.
Imballaggio: 25 pezzi/scatola o confezionamento in scatola singola parte massimizza la flessibilità della ricerca del cliente.
