Wafer di zaffiro 2 pollici C-piano ((0001) DSP SSP 99,999% Monocristallino Al2O3 LEDS Semiconduttore
Dettagli:
| Place of Origin: | China |
| Marca: | ZMSH |
| Numero di modello: | Sapphire Wafer |
Termini di pagamento e spedizione:
| Tempi di consegna: | 2-4weeks |
|---|---|
| Termini di pagamento: | T/T |
|
Informazioni dettagliate |
|||
| Forza meccanica: | Alta resistenza alla trazione e alla piegatura | Biocompatibilità: | Spesso utilizzati in applicazioni mediche |
|---|---|---|---|
| Forza dell'estensione: | ~ 3300Mpa | Stabilità chimica: | Molto resistente alla maggior parte degli ambienti corrosivi |
| Perdita@1550nm: | 10,59 dB/m | Indice di rifrazione: | Tipicamente Circa 1,76 (a 589 Nm) |
| Tolleranza del diametro: | ≤3% | Durezza: | Mohs: 9 |
| Evidenziare: | Aereo Sapphire Wafer di C,50Wafer di zaffiro da 0,8 mm |
||
Descrizione di prodotto
Wafer di zaffiro 2 pollici C-piano ((0001) DSP SSP 99,999% Monocristallino Al2O3 LEDS Semiconduttore
Descrizione di Sapphire Wafer:
Il wafer di zaffiro è un substrato comune per la preparazione di nitruri III-V, superconduttori e pellicole epitaxiali magnetiche a causa della sua bassa incompatibilità reticolare e della buona stabilità fisica e chimica.È ampiamente utilizzato nella crescita epitaxiale non polare e di mezza ordine di GaN/ZnO/AIN, varie pellicole sottili semiconduttori, crescita epitassale, silicio su zaffiro, finestre ottiche, ecc.
Tutti noi usiamo materiali cristallini ottici primari, tutte le materie prime sono al 99,999% di alta purezza singolo cristallo Al2O3, la produzione di wafer di zaffiro con eccellente rugosità superficiale, piattezza,e pulizia, che può essere applicato direttamente alla crescita epitaxiale del film semiconduttore, alla finestra ottica e così via.
Se siete alla ricerca di un affidabile fornitore di chip zaffiro, si prega di contattarci oggi
Il carattere della wafer di zaffiro:
1- Materiale:
I wafer di zaffiro sono tipicamente realizzati con ossido di alluminio monocristallino (Al2O3) noto come zaffiro.
2- Trasparenza:
I wafer di zaffiro hanno un'elevata trasparenza ottica, specialmente nello spettro visibile e infrarosso.
3Durezza:
Lo zaffiro è uno dei materiali più duri conosciuti, secondo solo al diamante.
4Stabilità termica:
I wafer di zaffiro presentano un'eccellente stabilità termica, con un elevato punto di fusione e un basso coefficiente di espansione termica.
5Resistenza chimica:
Lo zaffiro è chimicamente inerte e altamente resistente alla maggior parte degli acidi e delle alcali.
6Isolamento elettrico:
Lo zaffiro è un isolante elettrico, che lo rende adatto per applicazioni in cui è necessario un isolamento elettrico.
7- Resistenza meccanica:
Le wafer di zaffiro hanno una buona resistenza meccanica, che le consente di resistere a sollecitazioni e pressioni meccaniche.
La forma della valigetta di zaffiro:
| Articolo | 2 pollici C-piano ((0001) 430μm Wafer di zaffiro | |
| Materiali cristallini | 99Al2O3 monocristallino di alta purezza | |
| Grado | Primo, Epi-Pronto | |
| Orientazione della superficie | C-piano ((0001) | |
| C-piano fuori angolo verso l'asse M 0,2 ± 0,1° | ||
| Diametro | 500,8 mm±- 0,1 mm | |
| Spessore | 430 μm ± 25 μm | |
| Orientazione primaria piatta | A-piano ((11-20) ± 0,2° | |
| Lunghezza piatta primaria | 16.0 mm ± 1,0 mm | |
| Polito a lato unico | Superficie anteriore | Epi-polito, Ra < 0,2 nm (per AFM) |
| (SSP) | Superficie posteriore | Triturazione fine, Ra = da 0,8 μm a 1,2 μm |
| Polito a doppio lato | Superficie anteriore | Epi-polito, Ra < 0,2 nm (per AFM) |
| (DSP) | Superficie posteriore | Epi-polito, Ra < 0,2 nm (per AFM) |
| TTV | < 10 μm | |
| BIO | < 10 μm | |
| WARP | < 10 μm | |
| Pulizia / Imballaggio | Classe 100 pulizia delle stanze pulite e imballaggi sotto vuoto, | |
| 25 pezzi in una confezione in cassetta o in una confezione singola. | ||

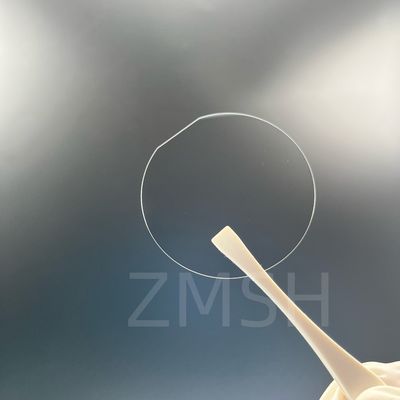

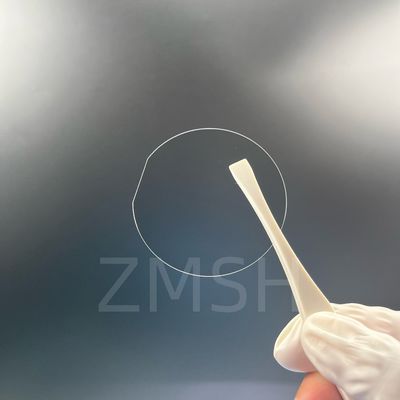

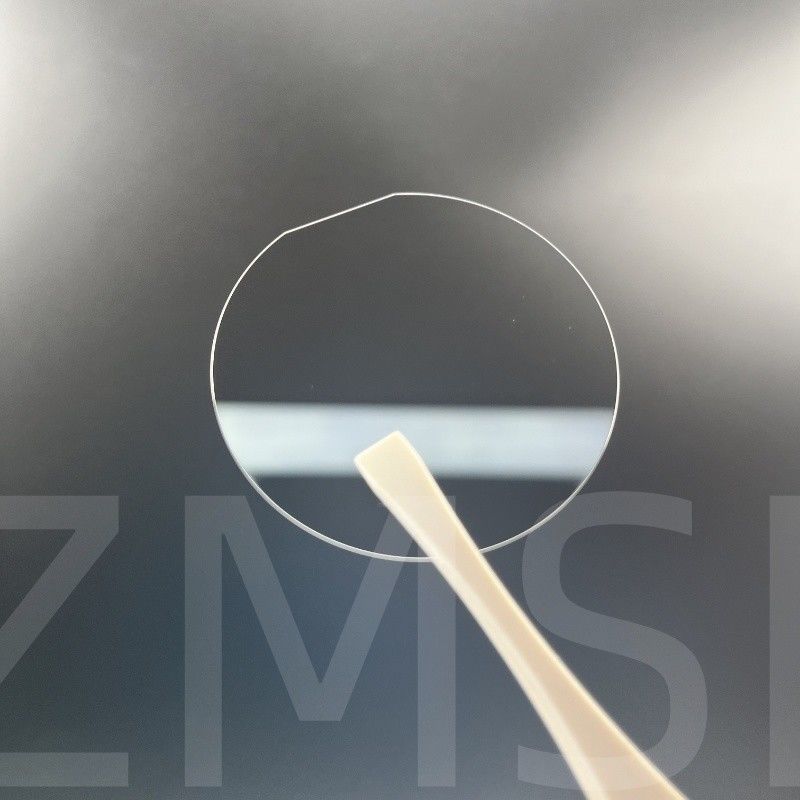

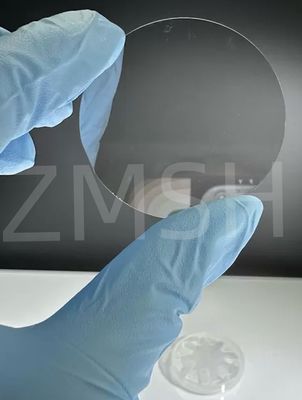

La foto fisica di Sapphire Wafer:
Applicazione di Wafer Zaffiro:
1. Optoelettronica:
I wafer di zaffiro svolgono un ruolo fondamentale nell'industria optoelettronica. La loro trasparenza e durata li rendono i substrati ideali per i diodi emettitori di luce (LED), i diodi laser e le finestre ottiche.Le proprietà ottiche superiori dello zaffiro contribuiscono all'efficienza e alle prestazioni di questi dispositivi.
2Aerospaziale e Difesa:
La durezza e la resistenza dei wafer di zaffiro trovano applicazioni nelle tecnologie aerospaziali e di difesa.Sono utilizzati in componenti quali finestre per sensori e rivestimenti protettivi per sistemi elettronici, fornendo soluzioni robuste in ambienti difficili.
3. Consumer Electronics:
Con la crescente domanda di dispositivi elettronici di alte prestazioni e durevoli, i wafer di zaffiro vengono sempre più utilizzati nella produzione di obiettivi per fotocamere e touchscreen per smartphone.La loro resistenza ai graffi migliora la longevità e la chiarezza visiva di questi componenti.
4. Fabbricazione di semiconduttori:
I wafer di zaffiro stanno guadagnando terreno nella produzione di semiconduttori, specialmente per l'elettronica di potenza.La loro conduttività termica e le loro proprietà di isolamento elettrico le rendono idonee per applicazioni come i dispositivi di alimentazione al nitruro di gallio (GaN).
Le immagini di applicazione di wafer di zaffiro:
Personalizzabile:
I vantaggi dell'accettazione di ordini personalizzati da parte della fabbrica includono soluzioni su misura, soddisfacenti specifiche uniche e rispondenti alle esigenze specifiche dei clienti.
La nostra azienda, con oltre un decennio di esperienza nel settore, offre wafer standard di zaffiro da 1 a 8 pollici.Forniamo anche wafer di zaffiro personalizzati su misura per le specifiche del cliente per quanto riguarda le dimensioni, orientamento(C-piano, A-piano, R-piano),, spessore e condizione della superficie, nonché finestre ottiche di zaffiro in varie specifiche per applicazioni ottiche.
Domande e risposte:
1D: Quali sono i vantaggi dell'uso di wafer di zaffiro nella produzione di LED?
Risposta: i wafer di zaffiro hanno un'elevata trasparenza ottica, consentendo una trasmissione della luce efficiente.migliorare le loro prestazioni e la loro durata.
2. D: Le cialde di zaffiro possono essere utilizzate in applicazioni ad alta temperatura?
Risposta: Sì, le gocce di zaffiro sono adatte per applicazioni ad alta temperatura.con un'ampiezza superiore a 50 mm,Questo rende i wafer di zaffiro adatti per l'uso in ambienti con condizioni termiche impegnative, come l'elettronica ad alta potenza, l'aerospaziale e le applicazioni industriali.
3D: Come vengono utilizzati i wafer di zaffiro nei settori aerospaziale e della difesa?
Risposta: Wafer di zaffirocoperture protettivee alla loro elevata resistenza, stabilità termica e resistenza agli ambienti difficili.
