Marchio:	zmkj
Numero di modello:	GaN-FS-C-U-C50-SSP 2inch
MOQ:	10pcs
prezzo:	1200~2500usd/pc
Dettagli dell' imballaggio:	singola cassa del wafer dall'imballaggio sotto vuoto
Condizioni di pagamento:	T/T

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

La Cina

Materiale:

Monocristallo di GaN

Misurare:

2 pollici

Spessore:

0,35 mm

Tipo:

Tipo N/semitipo

Applicazione:

Display di proiezione laser, dispositivo di alimentazione

Crescita:

HVPE

Capacità di alimentazione:

50pcs al mese

Evidenziare:

wafer gan

Wafer dell'arsenuro di gallio

Descrizione di prodotto

Modello di substrati GaN da 2 pollici,Wafer GaN per LED,Wafer semiconduttore di nitruro di gallio per ld,Modello GaN,Wafer GaN mocvd,Substrati GaN a piedi liberi per dimensioni personalizzate,Wafer GaN di piccole dimensioni per LED,mocvd Wafer di nitruro di gallio 10x10mmWafer GaN 5x5 mm, 10x5 mm, substrati GaN non polari indipendenti ((a-piano e m-piano)

III - Nitruro 2 INCH Wafer GaN in posizione libera per dispositivo di alimentazione del display di proiezione laser

Caratteristica della goccia di GaN

III-nitruro ((GaN,AlN,InN)

Il nitruro di gallio è un tipo di semiconduttore composto a grande spazio.

un substrato monocristallino di alta qualità, realizzato con il metodo HVPE originale e la tecnologia di lavorazione dei wafer, sviluppata originariamente in Cina da oltre 10 anni.Le caratteristiche sono cristalline.I substrati GaN sono utilizzati per molti tipi di applicazioni, per LED bianchi e LD ((violetto, blu e verde).lo sviluppo è progredito per le applicazioni di dispositivi elettronici di potenza e ad alta frequenza.

L'ampiezza di banda proibita (emissione e assorbimento della luce) copre l'ultravioletta, la luce visibile e l'infrarosso.

Specifica dei substrati GaN a 2 pollici

	tipo n	tipo p	Semi isolanti
n [cm^-3]	fino a 10¹⁹	-	-
p [cm^-3]	-	fino a 10¹⁸	-
p [cm^-3]	10^-3- 10^-2	10²- 10³	10⁹- 10¹²
L1⁄4 [cm²/Vs]	fino a 150	-	-
Variazione totale dello spessore (TTV)/μm	< 40	< 40	< 40
Arco/μm	< 10	< 10	< 10
FWHM [arcsec] della curva d'oscillazione a raggi X, superficie pronta all'epi, a 100 μm x 100 μm di fessura		< 20
Densità di dislocazione [cm]^-2]		< 10⁵
Disorientamento/deggio		Su richiesta
Finitura superficiale		Come tagliato / macinato di larghezza uguale o superiore a 20 cm di larghezza superiore a 20 mm Epi-pronto (RMS < 0,5 nm)

Vantaggi della presente specifica

	Curvatura minore	Meno dislocazioni	Più portatori elettrici
Lasers	Rendimenti più elevati	Tensione di soglia inferiore	Potenza superiore
LED		Migliore efficienza (IQE)
Transistori		Corrente di perdita inferiore	Po più alto

Applicazione:

Il GaN può essere utilizzato in molti settori come il display a LED, il rilevamento e l'imaging ad alta energia,
Display di proiezione laser, dispositivo di alimentazione, ecc.

Dispositivi a microonde ad alta frequenza Detezione e immaginazione ad alta energia
Nuove energie solor tecnologia dell'idrogeno Ambiente rilevazione e medicina biologica
banda terahertz della sorgente luminosa
Display di proiezione laser, dispositivo di alimentazione, ecc.
Illuminazione a basso consumo di energia Display a colori
Proiezioni laser Dispositivi elettronici ad alta efficienza

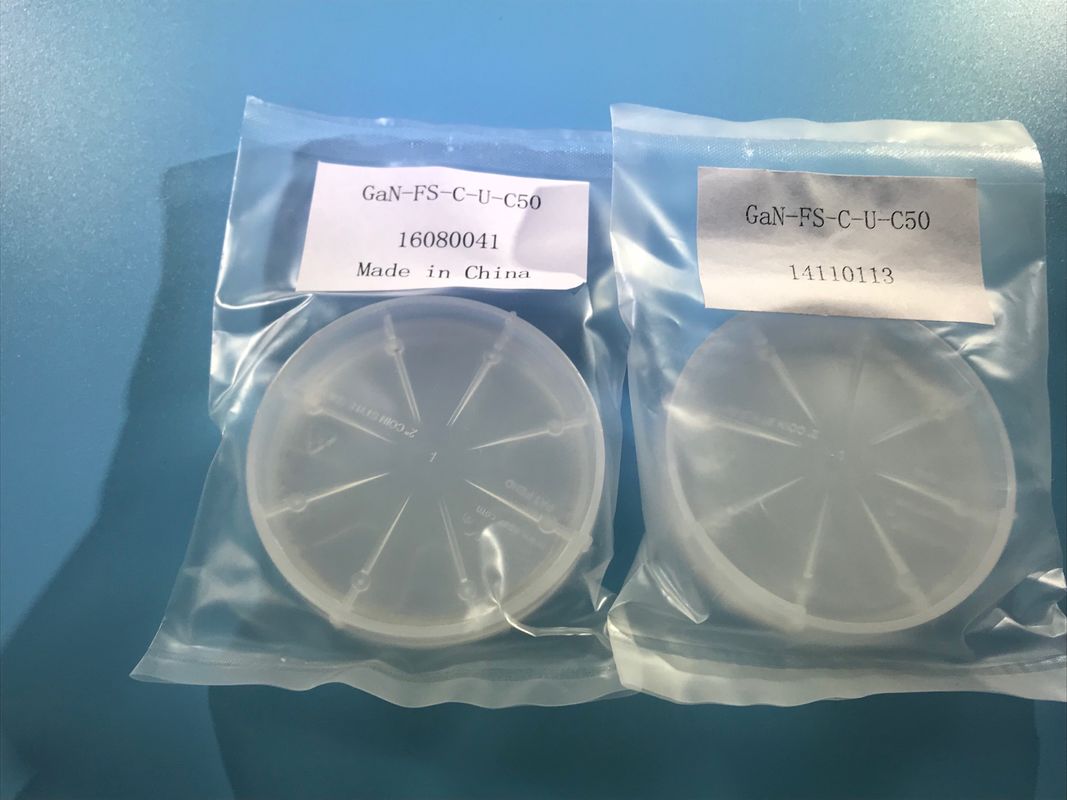

III - nitruro 2 INCH Wafer GaN in posizione libera 1

Riguardo la nostra fabbrica OEM

III - nitruro 2 INCH Wafer GaN in posizione libera 2

La nostra visione dell'impresa Factroy
Forniremo un substrato GaN di alta qualità e una tecnologia di applicazione per l'industria con la nostra fabbrica.
Il GaN di alta qualità è il fattore restrittivo per l'applicazione dei nitruri III, ad esempio la lunga durata
e LD ad alta stabilità, dispositivi a microonde ad alta potenza e alta affidabilità, Alta luminosità
e LED ad alta efficienza e risparmio energetico.

- FQ
D: Qual è la logistica e i costi?
(1) Accettiamo DHL, Fedex, TNT, UPS, EMS, SF e così via.
(2) Se avete il vostro numero espresso, è ottimo.
In caso contrario, possiamo aiutarvi a consegnare.

D: Qual è il tempo di consegna?
(1) Per i prodotti standard come i wafer da 0,33 mm da 2 pollici.
Per l'inventario: la consegna è di 5 giorni lavorativi dall'ordine.
Per i prodotti personalizzati: la consegna è di 2 o 4 settimane lavorative dall'ordine.

D: Come si paga?
100% T/T, Paypal, West Union, MoneyGram, pagamento sicuro e garanzia commerciale.

D: Qual è il MOQ?
(1) Per l'inventario, il MOQ è di 5pcs.
(2) Per i prodotti personalizzati, il MOQ è di 5pcs-10pcs.
Dipende dalla quantità e dalla tecnica.

D: Avete un rapporto di ispezione del materiale?
Possiamo fornire il rapporto ROHS e raggiungere i rapporti per i nostri prodotti.

Pacco
