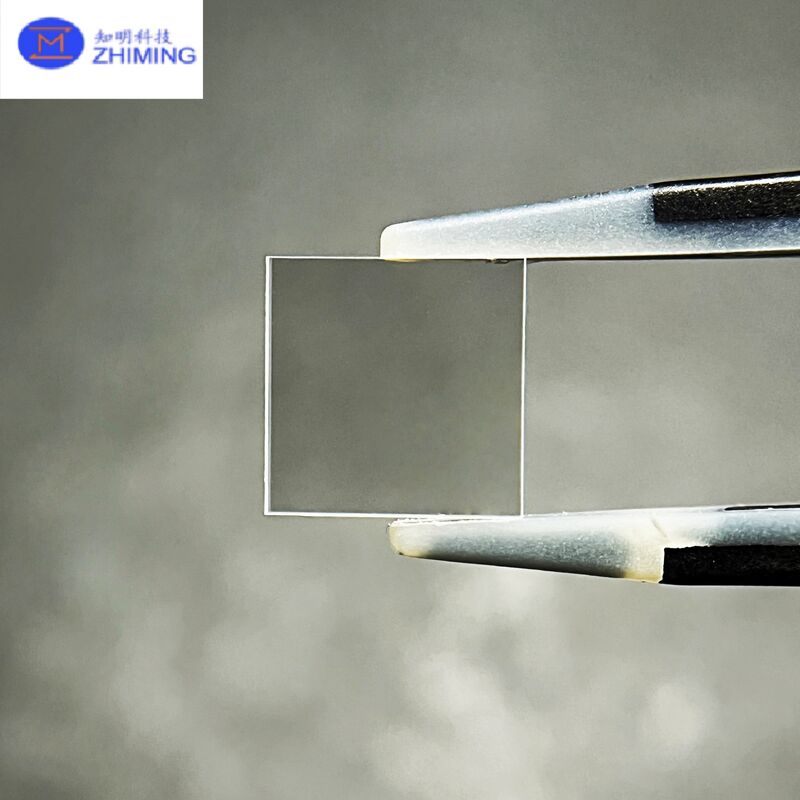

Placca quadrata di zaffiro su misura (polito su due lati)

Le piastre quadrate di zaffiro su misura con lucidatura ottica a doppio lato sono componenti di alta precisione fabbricati con ossido di alluminio monocristallino di alta qualità (Al2O3).eccellente trasmissione ottica, eccezionale stabilità termica e resistenza chimica superiore, lo zaffiro è uno dei materiali più affidabili utilizzati in applicazioni ottiche e industriali avanzate.La lucidatura a doppio lato garantisce che entrambe le superfici della piastra raggiungano una rugosità e una piattezza simili a quella di uno specchio, rendendo la parte adatta ad applicazioni che richiedono una precisa trasmissione della luce, una bassa dispersione e un'elevata precisione geometrica.

Rispetto alle lastre lucide a lato singolo, le lastre quadrate di zaffiro lucide a doppio lato offrono una maggiore simmetria, un migliore parallelismo, una maggiore piattezza e un'uniformità ottica superiore.Sono ampiamente utilizzati nei sistemi laser, finestre ottiche, strumenti scientifici, apparecchiature a semiconduttori, apparecchi di spettroscopia e finestre di osservazione in ambienti difficili.

1. Caratteristiche del materiale

Lo zaffiro è una forma monocristallina di corindone ed è tra i materiali ottici più duri disponibili, classificato 9 sulla scala di Mohs.Le sue proprietà lo rendono ideale per la stabilità a lungo termine in ambienti difficili.

I principali vantaggi del materiale sono:

•Trasmissione spettrale ultra larga:
Lo zaffiro è trasparente da 150 nm (UV profondo) a oltre 5,5 μm (IR), consentendo applicazioni multispectrali.

• Straordinaria resistenza meccanica:
L'elevata resistenza alla compressione, la resistenza alla piegatura e la resistenza all'abrasione garantiscono la durata sotto pesanti carichi meccanici o usura continua.

• Stabilità chimica superiore:
Resistente agli acidi, alle alcali e alla maggior parte dei solventi chimici, che lo rende adatto per ambienti corrosivi e ad alta pressione.

• Alta stabilità termica:
Lo zaffiro resiste a temperature fino a 1600 °C in atmosfere inerte e mantiene l'integrità strutturale in presenza di rapidi cambiamenti termici.

2. Caratteristiche del prodotto (polito su due lati)

1) Verniciatura ottica a doppio lato ad alta precisione

Entrambe le superfici sono lucide fino a ottenere una qualità ottica, con una rugosità superficiale inferiore a Ra < 1 nm. Ciò riduce la dispersione, migliora la chiarezza ottica,e supporta sistemi laser o di imaging ad alta precisione.

2) Eccellente piattezza e parallelizzazione

La lucidatura a doppio lato supporta la rimozione simmetrica del materiale, consentendo alti gradi di piattezza come λ/4, λ/8, λ/10, o anche λ/20 su richiesta.005 mm per applicazioni che comportano interferenze, cavità laser, o misurazione ad alta precisione.

3) Elevata uniformità ottica

L'uniformità dello spessore e della qualità della superficie garantisce prestazioni ottiche affidabili con una distorsione minima del fronte d'onda, fondamentale per la metrologia di precisione e la ricerca scientifica.

4) Forte resistenza ambientale

La durezza, la stabilità termica e la resistenza chimica dello zaffiro rendono le lastre adatte all'esposizione a lungo termine a condizioni abrasive, ad alte temperature o corrosive.

5) Disegno completamente personalizzabile

Forme personalizzate, dimensioni, cammering, tolleranze di spessore, orientamento (C-piano, A-piano, R-piano) e opzioni di rivestimento (AR, IR, AF) sono disponibili per diverse applicazioni.

3. Specifiche standard (completamente personalizzabili)

4. Campo di applicazione

1) Sistemi laser ad alta potenza

Le piastre di zaffiro doppiamente lucide forniscono un'eccellente trasmissione e una bassa dispersione per finestre laser, sistemi di distribuzione del raggio e componenti ottici ad alta energia.

2) Misurazione ottica e interferometria

Grazie all'altissima piattezza e al parallelismo, sono ideali per gli interferometri, le cavità di Fabry-Pérot, gli standard, le apparecchiature di misurazione del fronte d'onda e i piani ottici di precisione.

3) Strumenti scientifici e di laboratorio

Utilizzato come finestre di visualizzazione, substrati di campionamento, ottiche di ispezione e coperture protettive nelle apparecchiature di spettroscopia, imaging e analisi.

4) Semiconduttori e apparecchiature industriali

Applicabile in forni ad alta temperatura, camere al plasma, strumenti di ispezione dei wafer e sensori di precisione a causa della loro resistenza al calore e ai prodotti chimici.

5) Ambienti avversi e finestre protettive

La sua ineguagliabile resistenza lo rende adatto a telecamere aerospaziali, strumenti sottomarini, dispositivi di ispezione dei giacimenti petroliferi e finestre di osservazione ad alta pressione.

6) Ottica per consumatori di fascia alta e in miniatura

Utilizzato per micro-ottica, sensori biometrici, finestre a piccola apertura e lastre protettive in miniatura personalizzate.

5. Vantaggi delle lastre di zaffiro lucidate a doppio lato

1. Prestazioni ottiche superioriper applicazioni di trasmissione, imaging e laser

2. Finitura a specchi a doppio latogarantisce simmetria e basso errore del fronte d'onda

3. Alta resistenzacontro impatto fisico, graffi e usura

4. Eccellente compatibilitàcon rivestimenti e processi di incollaggio

5. Ideale per assemblaggi di precisionecon una geometria stretta e una consistenza ottica

6. FAQ

Q1: Qual è la differenza tra zaffiro lucidato a un lato e zaffiro lucidato a due lati?
Il zaffiro lucidato a doppio lato ha entrambe le superfici finite con qualità ottica, offrendo una maggiore piattezza, parallelizzazione e uniformità ottica, ideale per sistemi ottici ad alta precisione.Le lastre lucide a un lato sono più convenienti quando è necessaria una sola superficie ottica.

D2: Quanto possono essere sottili le piastre quadrate di zaffiro?
Possiamo produrre piastre sottili fino a 0,20 mm, a seconda delle dimensioni.

D3: Offrite rivestimenti?
Sì, sono disponibili AR (singolo o doppio lato), AF (anti-impronte digitali), rivestimenti IR e film metallici.
