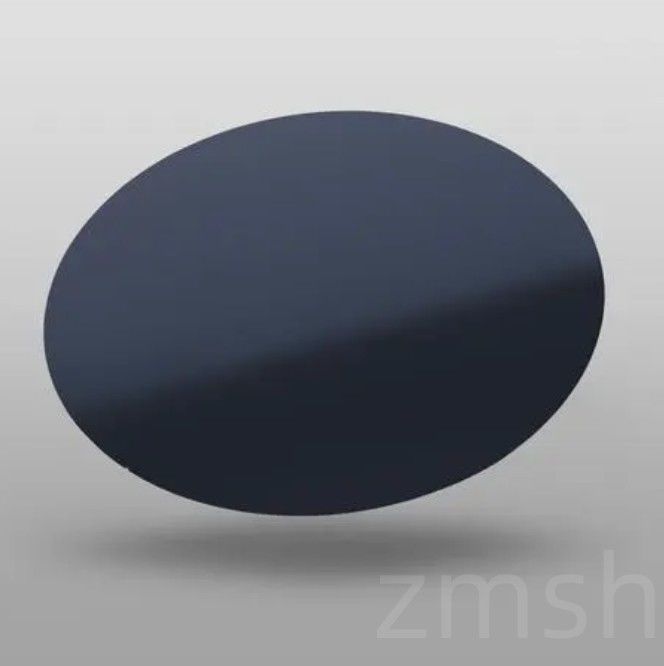

Introduzione al Prodotto dei Wafer 3C-SiC

I wafer 3C-SiC, noti anche come wafer di carburo di silicio cubico, sono un membro chiave della famiglia dei semiconduttori a banda larga. Con la loro unica struttura cristallina cubica ed eccezionali proprietà fisiche e chimiche, i wafer 3C-SiC sono ampiamente utilizzati nell'elettronica di potenza, nei dispositivi a radiofrequenza, nei sensori ad alta temperatura e altro ancora. Rispetto al silicio convenzionale e ad altri politipi di SiC come 4H-SiC e 6H-SiC, il 3C-SiC offre una maggiore mobilità degli elettroni e una costante di reticolo più vicina al silicio, consentendo una compatibilità di crescita epitassiale superiore e costi di produzione ridotti.

Grazie all'elevata conducibilità termica, all'ampia banda proibita e all'elevata tensione di rottura, i wafer 3C-SiC mantengono prestazioni stabili in condizioni estreme come alta temperatura, alta tensione e alta frequenza, rendendoli ideali per dispositivi elettronici di nuova generazione ad alta efficienza e a risparmio energetico.

Proprietà dei Wafer 3C-SiC

Processo di produzione dei wafer 3C-SiC


Preparazione del substrato
I wafer 3C-SiC vengono tipicamente coltivati su substrati di silicio (Si) o carburo di silicio (SiC). I substrati di silicio offrono vantaggi in termini di costi, ma presentano sfide dovute agli errori di adattamento del reticolo e dell'espansione termica che devono essere gestiti con attenzione per ridurre al minimo i difetti. I substrati di SiC forniscono un migliore adattamento del reticolo, con conseguenti strati epitassiali di qualità superiore.

Crescita epitassiale a deposizione chimica da vapore (CVD)
Film monocristallini 3C-SiC di alta qualità vengono coltivati su substrati tramite deposizione chimica da vapore. I gas reagenti come il metano (CH4) e il silano (SiH4) o i clorosilani (SiCl4) reagiscono ad alte temperature (~1300°C) per formare il cristallo 3C-SiC. Un controllo preciso delle portate dei gas, della temperatura, della pressione e del tempo di crescita garantisce l'integrità cristallina e l'uniformità dello spessore dello strato epitassiale.

Controllo dei difetti e gestione delle sollecitazioni
A causa del disadattamento del reticolo tra il substrato di Si e il 3C-SiC, durante la crescita possono formarsi difetti come dislocazioni e difetti di impilamento. L'ottimizzazione dei parametri di crescita e l'impiego di strati tampone aiutano a ridurre la densità dei difetti e a migliorare la qualità del wafer.

Taglio e lucidatura del wafer
Dopo la crescita epitassiale, il materiale viene tagliato in dimensioni standard del wafer. Seguono più passaggi di rettifica e lucidatura, ottenendo una levigatezza e una planarità di grado industriale con una rugosità superficiale spesso inferiore alla scala nanometrica, adatta alla fabbricazione di semiconduttori.

Dopaggio e regolazione delle proprietà elettriche
Il drogaggio di tipo N o di tipo P viene introdotto durante la crescita regolando le concentrazioni di gas droganti come azoto o boro, adattando le proprietà elettriche dei wafer in base ai requisiti di progettazione del dispositivo. La concentrazione e l'uniformità del drogaggio preciso sono fondamentali per le prestazioni del dispositivo.

Principi dei materiali e vantaggi prestazionali


Struttura cristallina
Il 3C-SiC ha una struttura cristallina cubica (gruppo spaziale F43m) simile al silicio, facilitando la crescita epitassiale su substrati di silicio e riducendo i difetti indotti dal disadattamento del reticolo. La sua costante di reticolo è di circa 4.36 Å.

Semiconduttore a banda larga
Con un bandgap di circa 2.3 eV, il 3C-SiC supera il silicio (1.12 eV), consentendo il funzionamento a temperature e tensioni più elevate senza corrente di dispersione causata da portatori eccitati termicamente, migliorando notevolmente la resistenza al calore e la resistenza alla tensione del dispositivo.

Elevata conducibilità termica e stabilità
Il carburo di silicio mostra una conducibilità termica di circa 490 W/m·K, significativamente superiore al silicio, consentendo una rapida dissipazione del calore dai dispositivi, riducendo lo stress termico e migliorando la longevità del dispositivo in applicazioni ad alta potenza.

Elevata mobilità dei portatori
Il 3C-SiC presenta mobilità degli elettroni di circa 800 cm²/V·s, superiore al 4H-SiC, consentendo velocità di commutazione più elevate e una migliore risposta in frequenza per dispositivi RF ed elettronici ad alta velocità.

Resistenza alla corrosione e resistenza meccanica
Il materiale è altamente resistente alla corrosione chimica e meccanicamente robusto, adatto ad ambienti industriali difficili e a processi di microfabbricazione precisi.

Applicazioni dei wafer 3C-SiC

I wafer 3C-SiC sono ampiamente utilizzati in vari campi elettronici e optoelettronici avanzati grazie alle loro proprietà superiori dei materiali:

Elettronica di potenza
Utilizzato in MOSFET di potenza ad alta efficienza, diodi Schottky e transistor bipolari a gate isolato (IGBT), il 3C-SiC consente ai dispositivi di funzionare a tensioni, temperature e velocità di commutazione più elevate con perdite di energia ridotte.

Dispositivi a radiofrequenza (RF) e a microonde
Ideale per amplificatori ad alta frequenza e dispositivi di potenza in stazioni base di comunicazione 5G, sistemi radar e comunicazioni satellitari, beneficiando dell'elevata mobilità degli elettroni e della stabilità termica.

Sensori ad alta temperatura e MEMS
Adatto per sistemi micro-elettromeccanici (MEMS) e sensori che devono funzionare in modo affidabile in condizioni di temperatura estrema e ambienti chimici aggressivi, come il monitoraggio del motore automobilistico e la strumentazione aerospaziale.

Optoelettronica
Utilizzato in LED ultravioletti (UV) e diodi laser, sfruttando la trasparenza ottica e la resistenza alle radiazioni del 3C-SiC.

Veicoli elettrici ed energia rinnovabile
Supporta moduli inverter ad alte prestazioni e convertitori di potenza, migliorando l'efficienza e l'affidabilità nei veicoli elettrici (EV) e nei sistemi di energia rinnovabile.

Domande frequenti (FAQ) sui wafer 3C-SiC

Q1: Qual è il principale vantaggio dei wafer 3C-SiC rispetto ai tradizionali wafer di silicio?
A1: Il 3C-SiC ha un bandgap più ampio (circa 2.3 eV) rispetto al silicio (1.12 eV), consentendo ai dispositivi di funzionare a temperature, tensioni e frequenze più elevate con maggiore efficienza e stabilità termica.

Q2: Come si confronta il 3C-SiC con altri politipi di SiC come 4H-SiC e 6H-SiC?
A2: Il 3C-SiC offre un migliore adattamento del reticolo con substrati di silicio e una maggiore mobilità degli elettroni, il che è vantaggioso per i dispositivi ad alta velocità e l'integrazione con la tecnologia del silicio esistente. Tuttavia, il 4H-SiC è più maturo in termini di disponibilità commerciale e ha un bandgap più ampio (~3.26 eV).

Q3: Quali sono le dimensioni dei wafer disponibili per il 3C-SiC?
A3: Le dimensioni comuni includono wafer da 2 pollici, 3 pollici e 4 pollici. Dimensioni personalizzate potrebbero essere disponibili a seconda delle capacità di produzione.

Q4: I wafer 3C-SiC possono essere drogati per diverse proprietà elettriche?
A4: Sì, i wafer 3C-SiC possono essere drogati con droganti di tipo N o di tipo P durante la crescita per ottenere la conduttività e le caratteristiche del dispositivo desiderate.

Q5: Quali sono le applicazioni tipiche dei wafer 3C-SiC?
A5: Sono utilizzati nell'elettronica di potenza, nei dispositivi RF, nei sensori ad alta temperatura, nei MEMS, nell'optoelettronica UV e nei moduli di alimentazione per veicoli elettrici.
