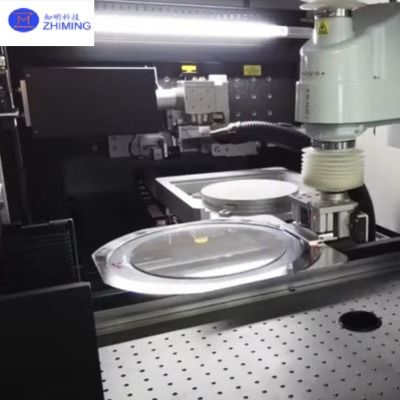

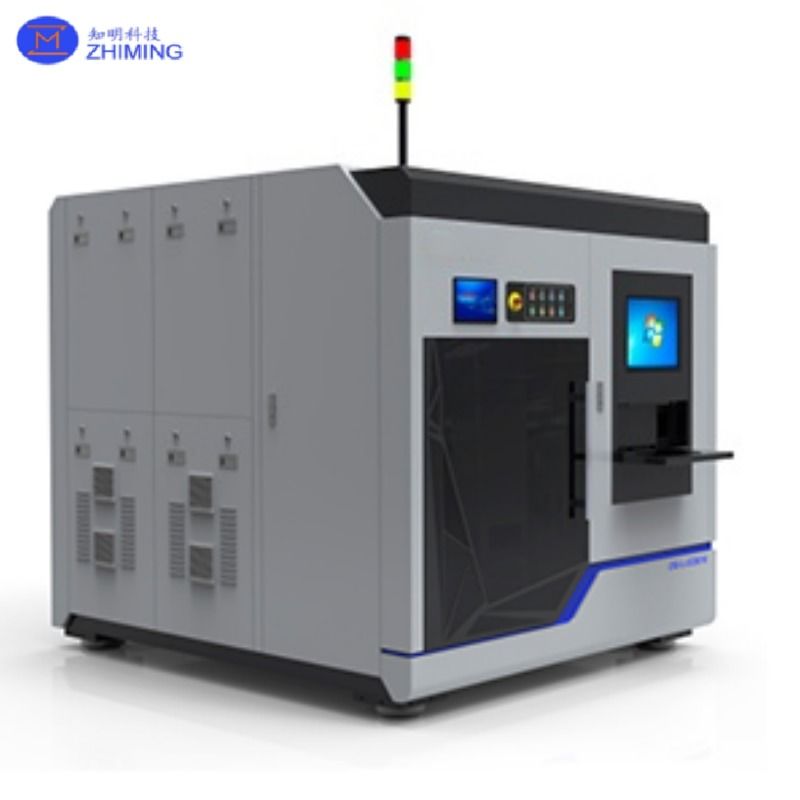

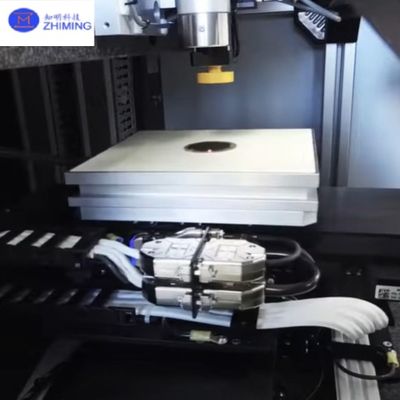

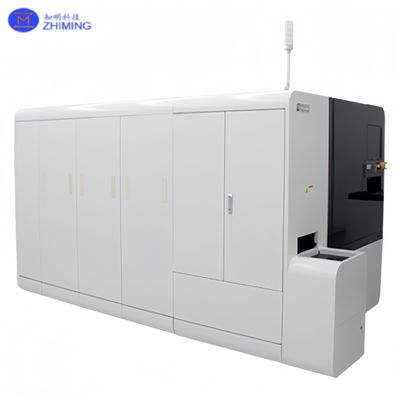

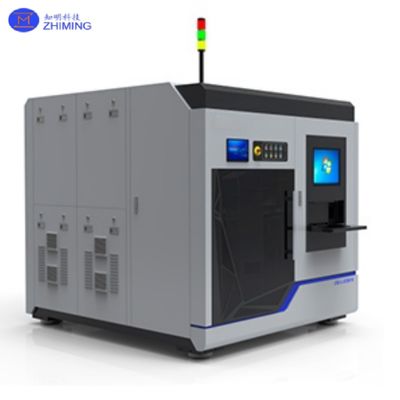

Apparecchiatura Laser Lift-Off per Semiconduttori per Assottigliamento Non Distruttivo di Lingotti

Panoramica del Prodotto dell'Apparecchiatura Laser Lift-Off

L'apparecchiatura Laser Lift-Off per Semiconduttori rappresenta una soluzione di nuova generazione per l'assottigliamento avanzato di lingotti nella lavorazione dei materiali semiconduttori. A differenza dei metodi tradizionali di wafering che si basano sulla rettifica meccanica, il taglio a filo diamantato o la planarizzazione chimico-meccanica, questa piattaforma basata su laser offre un'alternativa senza contatto e non distruttiva per staccare strati ultrasottili da lingotti di semiconduttori sfusi.

Ottimizzata per materiali fragili e di alto valore come il nitruro di gallio (GaN), il carburo di silicio (SiC), lo zaffiro e l'arsenide di gallio (GaAs), l'apparecchiatura Laser Lift-Off per Semiconduttori consente il taglio di precisione di film su scala wafer direttamente dal lingotto di cristallo. Questa tecnologia rivoluzionaria riduce significativamente gli sprechi di materiale, migliora la produttività e migliora l'integrità del substrato, elementi fondamentali per i dispositivi di nuova generazione nell'elettronica di potenza, nei sistemi RF, nell'elettronica e nei micro-display.

Con un'enfasi sul controllo automatizzato, sulla modellatura del fascio e sull'analisi dell'interazione laser-materiale, l'apparecchiatura Laser Lift-Off per Semiconduttori è progettata per integrarsi perfettamente nei flussi di lavoro di fabbricazione dei semiconduttori, supportando al contempo la flessibilità di ricerca e sviluppo e la scalabilità della produzione di massa.

Tecnologia e Principio di Funzionamento dell'Apparecchiatura Laser Lift-Off

Il processo eseguito dall'apparecchiatura Laser Lift-Off per Semiconduttori inizia irradiando il lingotto donatore da un lato utilizzando un fascio laser ultravioletto ad alta energia. Questo fascio è focalizzato con precisione su una specifica profondità interna, tipicamente lungo un'interfaccia ingegnerizzata, dove l'assorbimento di energia è massimizzato grazie al contrasto ottico, termico o chimico.

In questo strato di assorbimento di energia, il riscaldamento localizzato porta a una rapida micro-esplosione, all'espansione del gas o alla decomposizione di uno strato interfacciale (ad esempio, un film di stress o un ossido sacrificale). Questa interruzione controllata con precisione fa sì che lo strato cristallino superiore, con uno spessore di decine di micrometri, si stacchi pulitamente dal lingotto di base.

L'apparecchiatura Laser Lift-Off per Semiconduttori sfrutta teste di scansione sincronizzate con il movimento, controllo programmabile dell'asse z e riflettometria in tempo reale per garantire che ogni impulso eroghi energia esattamente sul piano target. L'apparecchiatura può anche essere configurata con capacità di modalità burst o multi-impulso per migliorare la levigatezza del distacco e ridurre al minimo le sollecitazioni residue. È importante sottolineare che, poiché il fascio laser non entra mai fisicamente in contatto con il materiale, il rischio di microfessurazioni, incurvature o scheggiature superficiali è drasticamente ridotto.

Questo rende il metodo di assottigliamento laser lift-off un punto di svolta, in particolare nelle applicazioni in cui sono necessari wafer ultrasottili e ultrapiatti con TTV (Total Thickness Variation) sub-micron.

Parametri dell'Apparecchiatura Laser Lift-Off per Semiconduttori

Applicazioni Industriali dell'Apparecchiatura Laser Lift-Off

L'apparecchiatura Laser Lift-Off per Semiconduttori sta trasformando rapidamente il modo in cui i materiali vengono preparati in più settori dei semiconduttori:

• Dispositivi di alimentazione GaN verticali dell'Apparecchiatura Laser Lift-Off

Il lift-off di film ultra-sottili GaN-on-GaN da lingotti sfusi consente architetture a conduzione verticale e il riutilizzo di substrati costosi.

• Assottigliamento di wafer SiC per dispositivi Schottky e MOSFET

Riduce lo spessore dello strato del dispositivo preservando la planarità del substrato, ideale per l'elettronica di potenza a commutazione rapida.

• Materiali LED e display a base di zaffiro dell'Apparecchiatura Laser Lift-Off

Consente la separazione efficiente degli strati del dispositivo dai lingotti di zaffiro per supportare la produzione di micro-LED sottili e termicamente ottimizzati.

• Ingegneria dei materiali III-V dell'Apparecchiatura Laser Lift-Off

Facilita il distacco di strati di GaAs, InP e AlGaN per l'integrazione optoelettronica avanzata.

• Fabbricazione di IC e sensori a wafer sottile

Produce strati funzionali sottili per sensori di pressione, accelerometri o fotodiodi, dove l'ingombro è un collo di bottiglia delle prestazioni.

• Elettronica flessibile e trasparente

Prepara substrati ultrasottili adatti per display flessibili, circuiti indossabili e finestre intelligenti trasparenti.

In ciascuna di queste aree, l'apparecchiatura Laser Lift-Off per Semiconduttori svolge un ruolo fondamentale nel consentire la miniaturizzazione, il riutilizzo dei materiali e la semplificazione dei processi.

Domande frequenti (FAQ) dell'Apparecchiatura Laser Lift-Off

Q1: Qual è lo spessore minimo che posso ottenere utilizzando l'apparecchiatura Laser Lift-Off per Semiconduttori?
A1: Tipicamente tra 10–30 micron a seconda del materiale. Il processo è in grado di ottenere risultati più sottili con configurazioni modificate.

Q2: Questo può essere utilizzato per tagliare più wafer dallo stesso lingotto?
A2: Sì. Molti clienti utilizzano la tecnica laser lift-off per eseguire estrazioni seriali di più strati sottili da un lingotto sfuso.

Q3: Quali caratteristiche di sicurezza sono incluse per il funzionamento del laser ad alta potenza?
A3: Recinzioni di classe 1, sistemi di interblocco, schermatura del fascio e spegnimenti automatici sono tutti standard.

Q4: Come si confronta questo sistema con le seghe a filo diamantato in termini di costi?
A4: Sebbene le spese in conto capitale iniziali possano essere più elevate, il laser lift-off riduce drasticamente i costi dei materiali di consumo, i danni al substrato e le fasi di post-elaborazione, riducendo il costo totale di proprietà (TCO) a lungo termine.

Q5: Il processo è scalabile per lingotti da 6 o 8 pollici?
A5: Assolutamente. La piattaforma supporta substrati fino a 12 pollici con distribuzione uniforme del fascio e stadi di movimento di grandi dimensioni.
