Finestre in vetro al quarzo lavorate a CNC, lastre irregolari in silice fusa per sistemi ottici e laser

Finestre in vetro al quarzo lavorate a CNC, lastre irregolari in silice fusa per sistemi ottici e laser

Panoramica

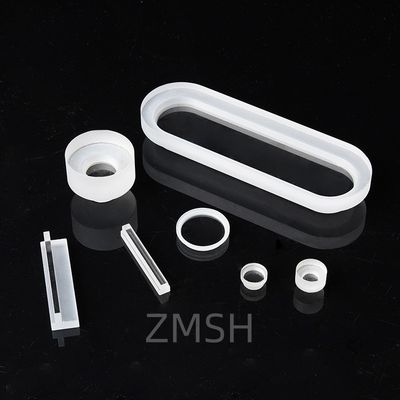

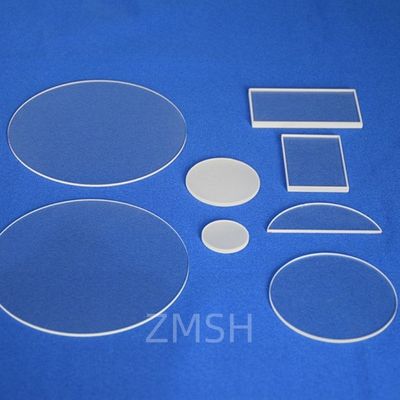

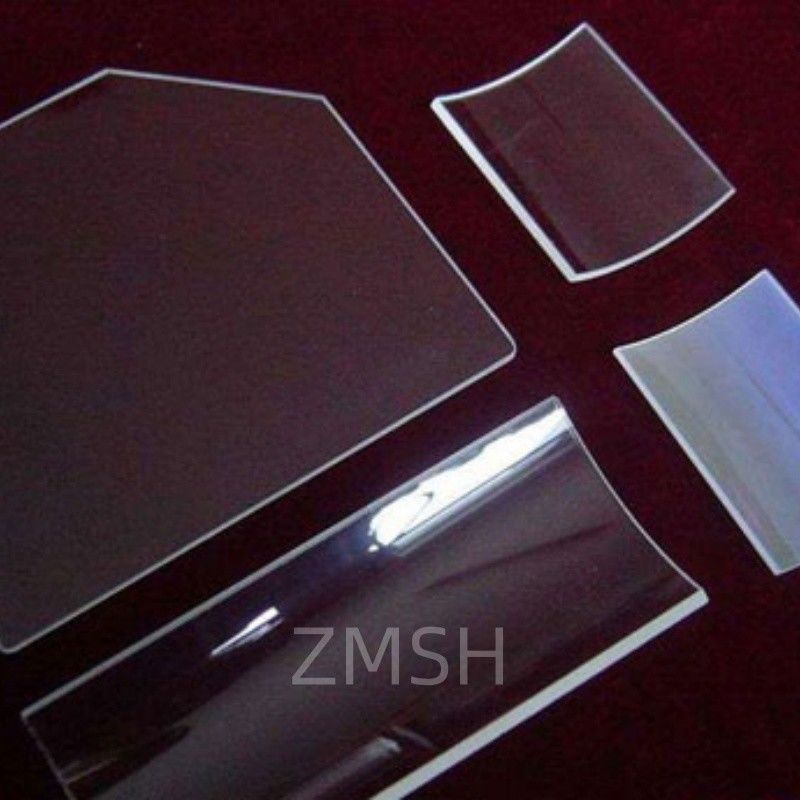

Le finestre ottiche personalizzate in silice fusa in formati irregolari sono progettate per soddisfare esigenze meccaniche e ottiche specializzate. Queste forme non standard, che vanno da archi e ovali a modelli complessi con fori passanti, sono ampiamente adottate in dispositivi in cui la flessibilità di integrazione, la chiarezza ottica e l'estrema resistenza ambientale sono fondamentali.

Realizzate in vetro al quarzo sintetico di alta qualità, queste finestre offrono un'eccezionale resistenza agli shock termici, alla degradazione UV e alla corrosione chimica. La loro capacità di trasmettere la luce su un'ampia gamma spettrale, mantenendo al contempo la precisione dimensionale, le rende la scelta ideale per ingegneri e progettisti che costruiscono assemblaggi ottici su misura.

Tecnologia di produzione

A differenza delle ottiche standard, le finestre di forma irregolare richiedono un flusso di fabbricazione esteso:

1. Interpretazione del design 3D
   I file di progettazione del cliente vengono analizzati per la fattibilità ottica e strutturale. L'analisi agli elementi finiti può essere applicata per i controlli di integrità meccanica.

2. Lavorazione di precisione
   Router CNC ad alta velocità o frese a getto d'acqua ultra-fini vengono utilizzati per tagliare la forma di base, inclusi raggi interni, fessure e incavi.

3. Finitura dei bordi e sbavatura
   La sbavatura assistita da laser o la levigatura meccanica rimuovono le micro-fessure e preparano la superficie per una manipolazione sicura e l'adesione del rivestimento.

4. Finitura ottica
   Tamponi di lucidatura e formule di sospensione specializzate vengono utilizzati per mantenere l'uniformità su superfici irregolari, riducendo al minimo l'ondulazione e le sollecitazioni.

5. Ispezione e imballaggio
   Calibri dimensionali, interferometri ottici e spettrometri UV-VIS garantiscono la conformità alle tolleranze di alta specifica. Ogni parte viene pulita, confezionata in schiuma o sacchetti sigillati.

Parametri tecnici comuni

Applicazioni

• Apparecchiature analitiche e di laboratorio
  Supporta percorsi ottici in supporti irregolari per strumenti Raman o FTIR.

• Imaging medico
  Funziona come finestre di alloggiamento per moduli diagnostici indossabili o impiantabili.

• Prototipi di fotonica
  Utilizzato in configurazioni sperimentali che richiedono aperture compatte e non rettilinee.

• Diodi laser e accoppiatori a fibra
  Fornisce finestre di uscita sagomate per ottimizzare l'allineamento del fascio e l'adattamento dell'alloggiamento.

• Tecnologia del vuoto
  Funziona come porte ottiche a tenuta stagna in involucri sottovuoto asimmetrici o curvi.

FAQ

Q1: Quali materiali sono disponibili oltre al quarzo?
A: Mentre la silice fusa è la più comune, il borosilicato o lo zaffiro possono essere offerti per determinate forme o budget.

Q2: Posso ottenere rivestimenti antiriflesso su superfici curve?
A: Sì. I rivestimenti AR conformi sono disponibili utilizzando sistemi di deposizione multi-asse.

Q3: Questi prodotti sono disponibili in piccoli volumi?
A: Supportiamo sia la prototipazione che la produzione di massa. I MOQ possono partire da 1 pezzo per R&S.

Q4: Qual è il tempo di consegna per le parti irregolari?
A: Tipicamente 2–4 settimane a seconda della complessità, della finitura e dei requisiti di rivestimento.

Q5: Come posso inviare un progetto personalizzato?
A: Invia semplicemente i tuoi disegni tecnici (formato 2D o 3D) e le note applicative. Risponderemo con consigli sulla producibilità e un preventivo.
