Viewport in silice fuso a finestre ottiche a quarzo a forma irregolare

Viewport in silice fuso a finestre ottiche a quarzo a forma irregolare

Visualizzazione di vetri ottici a quarzo

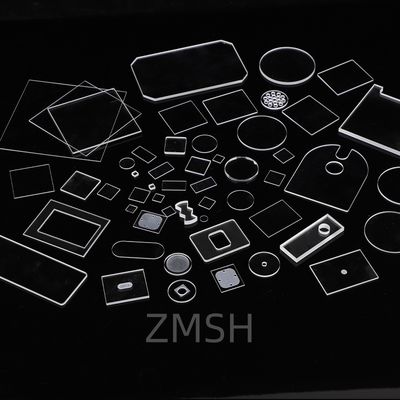

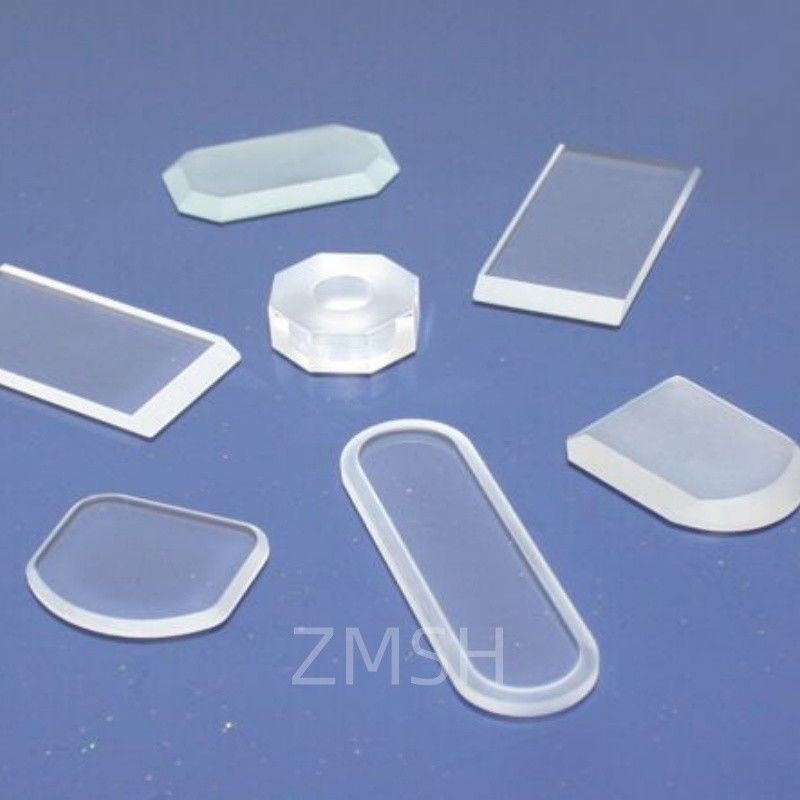

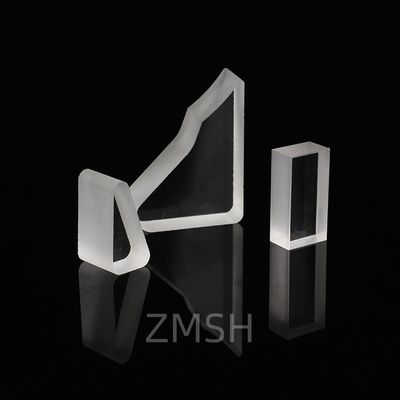

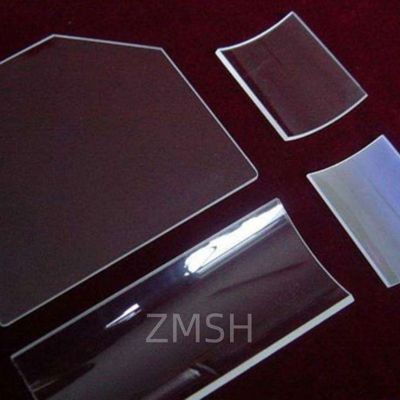

Le finestre in vetro di quarzo a forma irregolare sono componenti ottici progettati su misura e fabbricati con silice fuso di alta purezza.queste finestre specializzate sono disponibili in forme personalizzate come ellitticaSono progettati per sistemi che richiedono una trasmissione ottica attraverso interfacce meccaniche non standard o alloggiamenti,offrono un'elevata trasparenza UV IR, resistenza termica e durabilità chimica.

Queste finestre sono essenziali in strumentazione ottica all'avanguardia, assemblaggi aerospaziali, dispositivi di imaging biomedici e piattaforme laser,dove le esigenze di progettazione meccanica vanno oltre la semplice ottica piattaCon un'eccellente piattezza superficiale, una bassa birefrangenza e strette tolleranze dimensionali, le finestre in quarzo irregolari supportano sia la precisione funzionale che l'affidabilità a lungo termine in ambienti difficili.

Principio di produzionedi vetri ottici a quarzo

La produzione di finestre in vetro quarzo irregolare prevede i seguenti processi essenziali:

1. Selezione del materiale
   I blocchi di silice fuso (spesso JGS1 o equivalente) sono selezionati in base ai requisiti UV VIS IR e alle specifiche di purezza.

2. Taglio CNC e modellazione a getto di acqua
   Gli strumenti avanzati CNC o abrasivi a getto d'acqua formano il vetro grezzo in geometrie complesse, che consentono la produzione di contorni asimmetrici, ritagli interni,o disegni a camme senza compromettere l'integrità del materiale.

3. Smalzamento di bordi e levigamento superficiale
   Dopo la modellazione, il vetro viene finemente macinato per affinare i bordi, migliorare la sicurezza e prepararsi alla lucidatura ottica.

4. Polizia di precisione
   Le tecniche di lucidatura ottica vengono applicate per ottenere una superficie piatta λ/10 o migliore, e per ridurre al minimo la dispersione o l'assorbimento.

5. Pulizia e controllo qualità
   Ogni pezzo viene pulito ad ultrasuoni, ispezionato con interferometri e microscopi e misurato per l'uniformità dello spessore e la precisione angolare.

Specificità tipichedi vetri ottici a quarzo

Applicazionidi vetri ottici a quarzo

• Sistemi laser personalizzati
  Si integra perfettamente in alloggiamenti laser con porte non standard o forme di emissione.

• Attrezzature per la spettroscopia e l'imaging
  Protegge l'ottica sensibile negli scanner medici e negli analizzatori industriali.

• Aerospaziale e satelliti
  Utilizzato come copertura protettiva per telecamere, sensori o fotodetettori in moduli compatti.

• Ricerca scientifica
  Consente l'accesso ottico in camere sperimentali personalizzate o criostati.

• Macchine per semiconduttori
  Offre visualizzazioni e finestre di isolamento in strumenti di modellazione e deposizione ad alta precisione.

Domande frequentidi vetri ottici a quarzo

D1: Le forme irregolari possono influenzare le prestazioni ottiche?
A:La forma della finestra non altera la sua trasmissione, purché siano soddisfatte le specifiche della superficie ottica.

D2: Queste finestre sono compatibili con i rivestimenti?
A:I rivestimenti AR, HR e dielettrici possono essere applicati a geometrie irregolari usando mascherature o processi robotici.

D3: Qual è la dimensione più piccola di una caratteristica che si può lavorare?
A:Possono essere ottenute caratteristiche minime di 0,2 mm (ad esempio, fori, incisioni) a seconda dello spessore e del materiale.

Q4: Offrite personalizzazione basata su CAD?
A:Possiamo lavorare con file DXF, STEP o SolidWorks per creare forme personalizzate precise.

D5: Riescono a resistere al vuoto o alle alte temperature?
A:Sì, la silice fusa è molto stabile in condizioni UHV e può sopportare temperature superiori a 1000°C.
