Panoramica del Prodotto

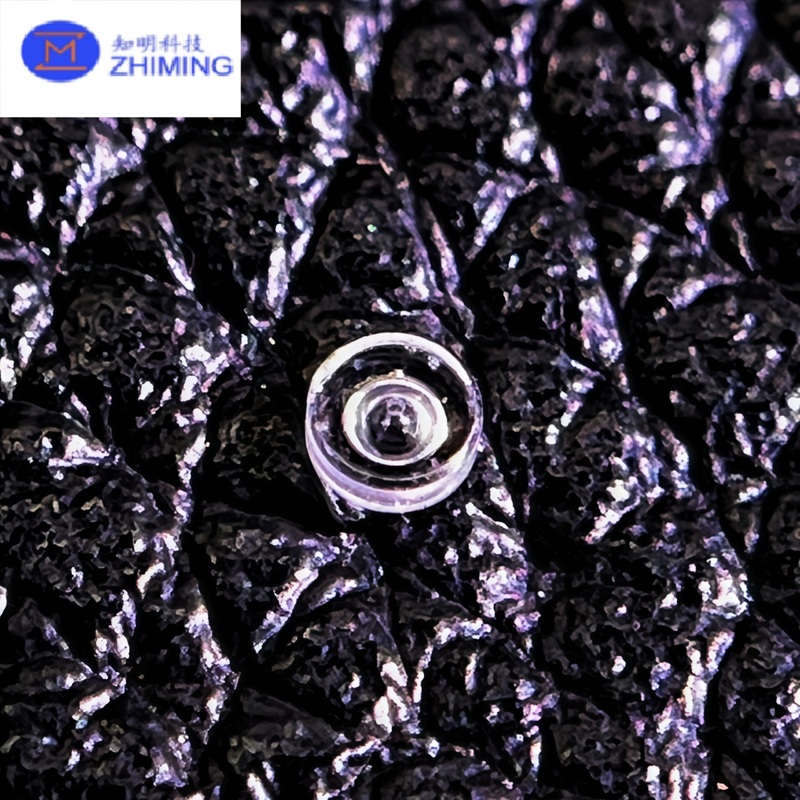

I componenti in zaffiro trasparente a foro passante sono parti ottiche e strutturali di precisione realizzate in ossido di alluminio monocristallino (Al₂O₃). Caratterizzati da un'eccellente chiarezza ottica e da una resistenza meccanica senza pari, questi componenti combinano trasparenza, durezza e resistenza chimica, rendendoli ideali per ambienti esigenti. Il design a foro passante consente un allineamento preciso, il passaggio di fluidi o funzioni di montaggio in assemblaggi ottici, meccanici ed elettronici.

Lo zaffiro è secondo solo al diamante per durezza, con un valore Mohs di 9, garantendo un'eccezionale resistenza all'usura e durata. La sua elevata trasmittanza dalle lunghezze d'onda ultraviolette (UV) all'infrarosso (IR) e l'eccellente conducibilità termica rendono lo zaffiro trasparente un materiale preferito per sistemi ottici e meccanici ad alte prestazioni.

Caratteristiche Principali

• Elevata Chiarezza Ottica: Eccellente intervallo di trasmissione da 200 nm a 5000 nm, adatto per applicazioni UV, visibili e IR.

• Durezza Estrema: La durezza Mohs 9 offre un'eccezionale resistenza ai graffi e all'abrasione.

• Elevata Resistenza e Stabilità: Mantiene l'integrità ottica e meccanica ad alta temperatura e pressione.

• Inerzia Chimica: Resistente agli acidi, agli alcali e agli ambienti al plasma.

• Lavorazione di Precisione: I fori passanti possono essere realizzati tramite foratura laser, lavorazione a ultrasuoni o rettifica diamantata con tolleranza a livello di micrometri.

• Ampia Temperatura di Esercizio: Stabile da −180°C fino a 2000°C in vuoto o atmosfere inerti.

Applicazioni

1. Sistemi Ottici:
   Utilizzato in finestre ottiche, lenti o alloggiamenti che richiedono la trasmissione della luce e l'allineamento a foro passante per l'integrazione meccanica o fotonica.

2. Apparecchiature a Semiconduttore:
   Serve come finestre di osservazione, supporti per wafer o supporti isolanti dove la trasparenza e la resistenza al calore sono fondamentali.

3. Aerospaziale e Difesa:
   Integrato in sensori, cupole a infrarossi e sistemi di puntamento laser dove sono richieste durata e chiarezza ottica.

4. Strumenti Medici e Analitici:
   Adatto per celle spettroscopiche, cuvette a flusso continuo o camere di campionamento resistenti alla pressione.

5. Macchinari Industriali e di Precisione:
   Utilizzato in guide resistenti all'usura, boccole e dispositivi di allineamento dove i fori passanti facilitano l'assemblaggio o il passaggio di fluidi.

Specifiche Tecniche (Tipiche)

Processo di Produzione

Le parti in zaffiro a foro passante sono prodotte tramite orientamento preciso dei cristalli, taglio a diamante, lucidatura e lavorazione di micro-fori. Tecniche avanzate come la foratura laser, la lavorazione a ultrasuoni e la lucidatura meccanica assistita chimicamente garantiscono un controllo dimensionale preciso e superfici interne lisce. I prodotti finali vengono ispezionati utilizzando interferometria e microscopia ottica per garantire una qualità ottica e meccanica superiore.

Vantaggi

• Elevata trasparenza su un'ampia gamma spettrale

• Eccezionale resistenza agli shock termici e all'usura

• Lunga durata anche in ambienti difficili

• Geometria e dimensioni dei fori personalizzabili

• Ideale per l'integrazione ottico-elettromeccanica

FAQ

Q1: Qual è il principale vantaggio dello zaffiro a foro passante rispetto al vetro o al quarzo?
A1: Lo zaffiro offre una durezza, una resistenza alla temperatura e una durata chimica molto maggiori rispetto al vetro o al quarzo, rendendolo adatto a condizioni estreme e assemblaggi ottici di alta precisione.

Q2: I fori passanti possono essere realizzati molto piccoli?
A2: Sì. Con la foratura laser o a ultrasuoni, è possibile ottenere fori passanti piccoli fino a 0,1 mm con tolleranze strette e microfessurazioni minime.

Q3: È disponibile il rivestimento antiriflesso?
A3: Sì. I rivestimenti AR o gli strati metallizzati possono essere applicati in base ai requisiti di lunghezza d'onda e applicazione.

Q4: Quali forme sono disponibili?
A4: Sono disponibili geometrie personalizzate rotonde, quadrate, rettangolari e irregolari. È possibile produrre anche design a fori multipli o svasati.
