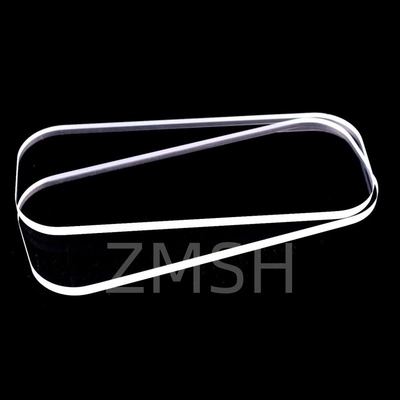

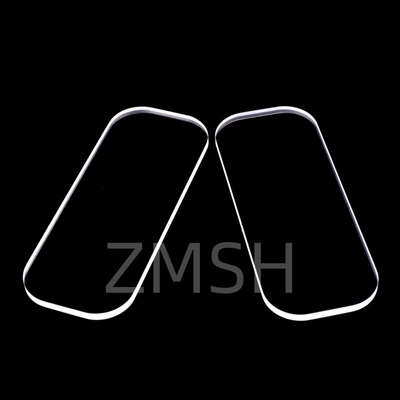

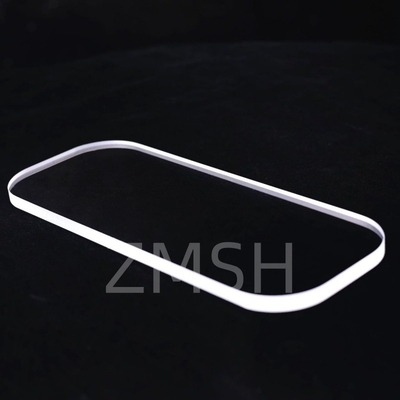

Rivestimento di vetro al quarzo vetro UV Fused Silica Viewport ottico Disponibile

Finestra di vetro al quarzo. Vistaforte ottico in silice fuso UV. Dimensioni e rivestimenti personalizzati disponibili.

Visualizzazione

Le finestre in vetro al quarzo, anche note come finestre a silice fuso o finestre ottiche al quarzo, sono componenti piatti di precisione realizzati con biossido di silicio di alta purezza (SiO2).industriali, e applicazioni scientifiche a causa della loro eccezionale stabilità termica, elevata trasmissione UV a IR, bassa espansione termica e eccellente resistenza chimica.

Le finestre a quarzo sono disponibili in vari gradi – come JGS1, JGS2 e JGS3 in Cina – a seconda della trasmissione UV/VIS/IR richiesta, dei difetti interni e della purezza.Queste finestre sono spesso utilizzate come viewport, coperture protettive o mezzi di trasmissione ottica in ambienti ad alta domanda come camere a vuoto, sistemi laser e strumenti analitici.

Principio di produzione

Il processo di fabbricazione delle finestre in vetro al quarzo comprende principalmente le seguenti fasi:

1. Preparazione della materia prima
   La silice di alta purezza (spesso > 99,99%) viene preparata, di solito sotto forma di polvere di quarzo naturale o di gas di tetracloruro di silicio (SiCl4) derivato sinteticamente.

2. Processo di fusione
   La materia prima viene fusa utilizzando una delle seguenti tecniche:

   • Fusione a fiamma(per il quarzo sintetico): metodo di deposizione chimica a vapore (CVD) in cui i composti di silicio vengono ossidati in una fiamma e depositati come SiO2.

   • Fusione elettrica(per il quarzo naturale): la sabbia di quarzo naturale viene fusa in un forno elettrico ad alta temperatura.

3. Formazione in vuoto
   Il quarzo fuso viene modellato in blocchi o piastre e poi annelato per rimuovere le tensioni interne.

4. Taglio e macinatura
   Le lastre di vetro vengono tagliate in forme e dimensioni specifiche utilizzando seghe a diamanti o utensili CNC.

5. Polizione
   Le superfici di grado ottico sono ottenute tramite lucidatura a doppio lato o lapping di precisione per ottenere un'elevata piattezza superficiale, parallelismo e bassa rugosità superficiale.

6. Pulizia e ispezione
   La pulizia finale viene eseguita con bagni ad ultrasuoni o chimici, seguiti da ispezioni visive e spettroscopiche per soddisfare le specifiche di trasmissione e cosmetiche.

Applicazioni

Le finestre in vetro al quarzo sono indispensabili in numerose applicazioni ad alte prestazioni:

• Sistemi laser
  Utilizzati come accoppiatori di uscita o finestre protettive a causa dell'elevata soglia di danno e della stabilità termica.

• Trasformazione dei semiconduttori
  Servono come punti di osservazione nell'incisione al plasma, nell'impianto ionico e nelle camere CVD a causa della loro eccellente resistenza alla corrosione chimica e allo shock termico.

• Sterilizzazione e disinfezione UV
  Le finestre a quarzo sono trasparenti alla luce UV-C, rendendole coperture ideali per le lampade UV nei sistemi di sterilizzazione.

• Strumentazione scientifica
  Utilizzato nella spettroscopia, nei telescopi e nelle apparecchiature fotoniche in cui è essenziale un'elevata chiarezza ottica e un basso assorbimento.

• Aerospaziale e difesa
  Fornire resistenza alle radiazioni e stabilità in condizioni ambientali difficili.

• Dispositivi medici e analitici
  Proteggere le ottiche sensibili nei sistemi di imaging e nelle celle di flusso per l'analisi UV/VIS.

Domande frequenti

D1: Qual è la differenza tra vetro di quarzo JGS1, JGS2 e JGS3?
A:

• JGS1: silice fuso di grado UV con elevata trasmissibilità da 185 a 2500 nm; adatto per l'ottica UV.

• JGS2: quarzo ottico standard per 220 ∼ 2500 nm; comunemente utilizzato nell'ottica generale.

• JGS3: Quarzo di grado infrarosso con trasmissione prevalentemente nella gamma visibile a quasi infrarosso; risposta UV limitata.

D2: Le finestre in quarzo resistono alle alte temperature?
A:Il quarzo fuso può funzionare continuamente fino a 1100°C e resistere ad esposizioni a breve termine oltre, rendendolo ideale per ambienti ad alta temperatura.

D3: Le finestre a quarzo sono adatte per applicazioni a vuoto?
A:Il quarzo ha una bassa emissione di gas e mantiene l'integrità strutturale sotto il vuoto e il ciclo termico, rendendolo ideale per i punti di vista UHV (ultra-alto vuoto).

Q4: Che finitura superficiale è disponibile?
A:Le finestre sono tipicamente lucide fino a una rugosità superficiale di <10 Å RMS. La piattazza può raggiungere λ/10 o meglio su richiesta.

D5: Come si confrontano le finestre al quarzo con altri materiali di vetro come il borosilicato?
A:Il vetro al quarzo supera il borosilicato nella trasmissione UV, nella resistenza termica e nella durata chimica, ma è più costoso a causa della sua elevata purezza e complessità di lavorazione.

D6: Le finestre in quarzo possono essere personalizzate?
A:Sì, possono essere personalizzati in termini di dimensioni, spessore, rivestimento (AR, HR, ecc.) e forma (rotonda, quadrata, ellittica), a seconda delle specifiche esigenze dell'applicazione.
