Tantalato di litio LiTaO3 Wafer cristallino Filtri SAW ad alta frequenza Coefficiente piezoelettrico elevato
Dettagli:
| Luogo di origine: | Cina |
| Marca: | ZMSH |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1pc |
|---|---|
| Termini di pagamento: | T/T |
|
Informazioni dettagliate |
|||
| Materiale: | Wafer a base di LiTaO3 | Angolo di taglio: | X/Y/Z ecc. |
|---|---|---|---|
| Diametro/dimensione: | Wafer 2/ 3/ 4/ 6/ 8/ LT | Tol ((±): | < 0,20 mm |
| TTV: | 3 μm | Warp.: | < 40 μm |
| Evidenziare: | Wafer a cristallo LiTaO3 ad alto coefficiente piezoelettrico,Filtri SAW Wafer cristallino LiTaO3 |
||
Descrizione di prodotto
Tantalato di litio (LiTaO3) Wafer cristallino Filtri SAW ad alta frequenza Coefficiente piezoelettrico elevato
Introdurre
Il tantalato di litio (LiTaO3) è un cristallo ferroelettrico che ha suscitato un notevole interesse a causa delle sue eccezionali proprietà elettro-ottiche.comprese le guide d'onda ottiche, apparecchi acustici, filtri di frequenza e persino imaging medica ad ultrasuoni.
Struttura e proprietà dei cristalli- Sì.
- Sì.
Il tantalato di litio (LiTaO3) cristallizza in una struttura di perovskite, analoga ad altri cristalli ferroelettrici come il titanato di bario (BaTiO3) e il titanato di stronzio (SrTiO3).Dispone di trasparenza ottica attraverso lo spettro visibile fino al medio infrarosso e possiede bifrangenza otticaCon un'elevata temperatura di Curie di 610°C e un elevato coefficiente elettro-ottico di 30 pm/V, il LiTaO3 è un materiale interessante per varie applicazioni elettro-ottiche.i suoi significativi coefficienti piezoelettrici consentono una conversione bidirezionale tra segnali elettrici e vibrazioni meccaniche.
Substrati di cristallo e wafer- Sì.- Sì.

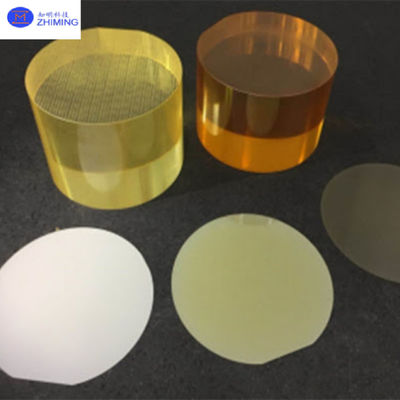

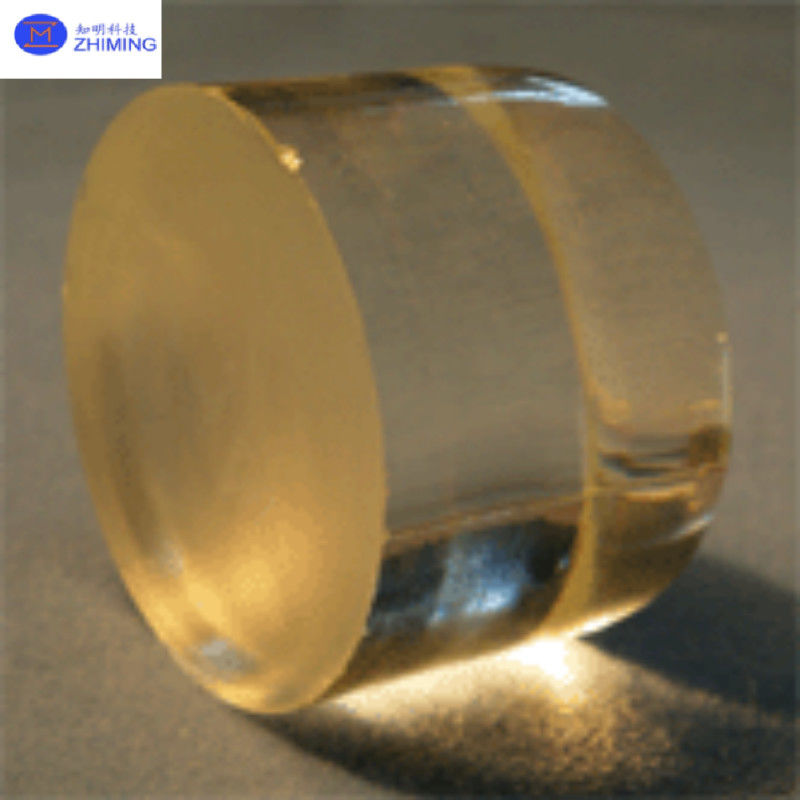

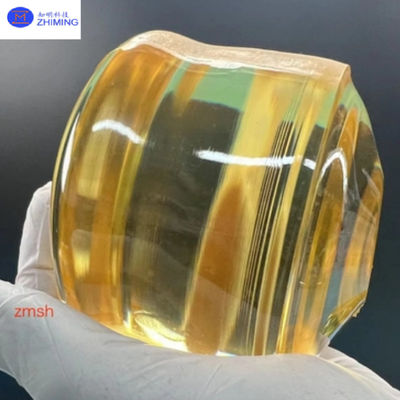

I substrati cristallini e i wafer di tantalo di litio (LiTaO3) sono generalmente prodotti con il metodo di Czochralski,che consiste nello sciogliere il materiale in un crogiolo e nel tirare lentamente un singolo cristallo dalla fusioneQuesti cristalli possono essere ulteriormente trasformati in substrati o wafer utilizzando tecniche come la taglia, la macinatura e la lucidatura.
I substrati di tantaleto di litio sono comunemente utilizzati come base per dispositivi come filtri e risonatori per onde acustiche superficiali (SAW).mentre i wafer sono impiegati in dispositivi di guida d'onda come modulatori e interruttori.
Specificità
| Materiale | Wafer a base di LiTaO3 | |
|---|---|---|
| Temperatura di Curie | 603±2°C | |
| Angolo di taglio | X/Y/Z ecc. | |
| Diametro/dimensione | Wafer 2/ 3/ 4/ 6/ 8/ LT | |
| Tol ((±) | < 0,20 mm | |
| Spessore | 0.18 ~ 0,5 mm o più | |
| Piano primario | 16mm/22mm /32mm | |
| TTV | 3 μm | |
| Warp. | < 40 μm | |
| Tipo di superficie | Polito su un solo lato/polito su due lati | |
| Lato lucidato Ra | < 0,5 nm | |
| Criteri sul retro | Generalmente 0,2-0,5 μm o su misura | |
| Criteri di bordo | R=0,2 mm o Bullnose | |
| Doppia dopatura ottica | Zn/MgO ecc. | |
| Criteri di superficie dei wafer | Contaminazione, | Nessuna |
| Particolato ¢> 0,3 μm | > 30 | |
| Scratch, Chipping. | Nessuna | |
| Difetto | Nessuna crepa sul bordo, graffi, seghe di sega, macchie | |
| Imballaggio | Qty/scatola di wafer | 25 pezzi per scatola |
Applicazioni- Sì.- Sì.
I substrati cristallini e i wafer di tantalato di litio (LiTaO3) sono ampiamente utilizzati in diversi campi.come filtri e risonatori per onde acustiche superficiali (SAW)Questi dispositivi sono ampiamente impiegati nelle telecomunicazioni, nei sistemi radar e in altre tecnologie di comunicazione wireless.Un'altra applicazione critica si trova nei dispositivi elettro-ottici Il LiTaO3 è molto apprezzato per queste applicazioni a causa del suo elevato coefficiente elettro-ottico, che consente la modulazione a bassa tensione dei segnali luminosi.Tali apparecchi trovano impiego nelle telecomunicazioni, sensori ottici e sistemi di comunicazione ad alta velocità.
Il LiTaO3 è utilizzato anche in imaging medico ad ultrasuoni.che vengono poi utilizzati per generare immagini di organi interni.
Domande e risposte- Sì.- Sì.
Q1: Quali sono i vantaggi del LiTaO3 rispetto al quarzo?
A1: il LiTaO3 ha coefficienti piezoelettrici e accoppiamento elettromeccanici più elevati, ideali per applicazioni ad alta frequenza e sensibilità.
D2: Come funziona il LiTaO3 in ambienti ad alta temperatura?
A2: Con una temperatura di Curie di 665°C, mantiene proprietà piezoelettriche stabili a calore elevato.
D3: Come selezionare il taglio in cristallo (ad esempio 36° YX-cut)?
A3: dipende dalla frequenza di destinazione e dal tipo di dispositivo.
