Macchina di taglio automatizzata di precisione Taglio di wafer completamente automatico Taglio di precisione
Dettagli:
| Luogo di origine: | Cina |
| Marca: | ZMSH |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Tempi di consegna: | 6-8 mesi |
| Termini di pagamento: | T/T |
|
Informazioni dettagliate |
|||
| Dimensione di lavoro: | Φ8°, Φ12° | Dimensione dello strumento: | 2-3" |
|---|---|---|---|
| Tavola di pulizia: | 100-300 giri al minuto | Mandrino: | Doppia potenza di 1.2/1.8/2.4/3.0 kW, massimo 60000 giri/min |
| Voltaggio di funzionamento: | 3 fasi 380V 50Hz | Informazioni sull'attrezzatura: | 1550×1255×1880 mm |
| Evidenziare: | Macchine automatiche di taglio di precisione,Macchina di taglio di precisione completamente automatica,Macchina per tagliare le wafer con precisione |
||
Descrizione di prodotto

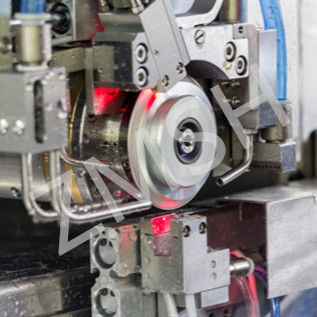

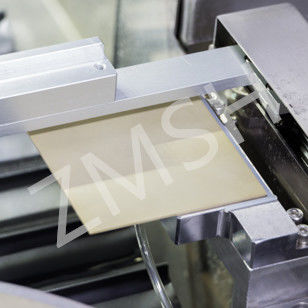

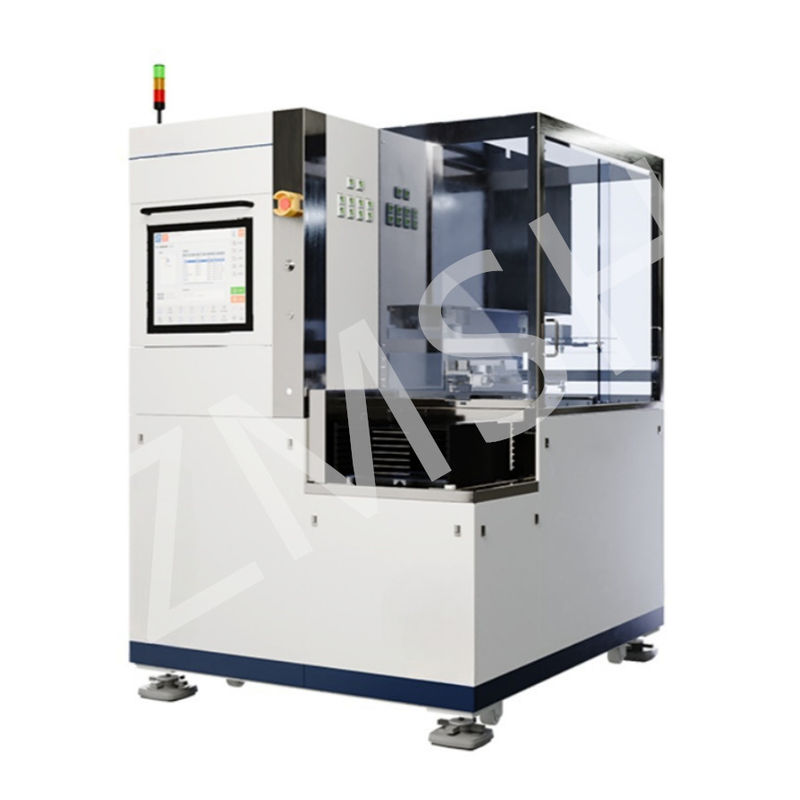

Macchina automatica di precisione di taglio.
- Sì.Soluzioni ad alte prestazioni per la produzione di semiconduttori, elettronica e di precisione
La macchina di taglio automatizzata di precisione è progettata per il taglio ultra-preciso di materiali fragili come semiconduttori, ceramiche, vetro e compositi.controllo multiasse, e sistemi completamente automatizzati, questa macchina offre una precisione ed efficienza senza pari per applicazioni come la dischiatura di wafer, il taglio di schede flessibili FPC e la lavorazione di microcomponenti.
Applicazioni principali:
- Fabbricazione a partire da semi-conduttori
- Divisione dei substrati ceramici
- Fabbricazione di dispositivi medici
- Elettronica per l'automobile
- Lavorazione di componenti ottici
Vantaggi principali:
- Configurazione a doppio mandrino per opzioni di potenza flessibili (1.2/1.8/2.4/3.0 kW) e taglio ad altissima velocità (fino a 60.000 giri al minuto).
- La sincronizzazione a più assi (assi Y1/Y2, X, Z1/Z2, O) garantisce precisione sotto-microna e gestione della geometria complessa.
- Sistema di pulizia completamente automatizzato per una produzione senza difetti.
Specifiche tecniche
| Parametro- Sì. | - Sì.Valore- Sì. |
|---|---|
| - Sì.Dimensione di lavoro- Sì. | Φ8′′, Φ12′′ |
| - Sì.Spindle principale- Sì. | Potenza doppia: 1,2/1,8/2,4/3,0 kW; velocità massima: 60.000 giri/min |
| - Sì.Dimensione dello strumento- Sì. | 2′′ ′′ 3′′ |
| - Sì.Asse Y1/Y2- Sì. | Ripetibilità: ±0.0001 mm; Distanza di percorrenza: <0,002 mm; Velocità: 310 mm/s |
| - Sì.Asse X- Sì. | Velocità: 0,600 mm/s; ripetibilità: ±0,001 mm |
| - Sì.Asse Z1/Z2- Sì. | Repetitività: ±0,002 mm; autonomia: 0~600 mm/s |
| - Sì.O Asse- Sì. | Angolo di rotazione: ±15°; ripetibilità: ±0,001 mm |
| - Sì.Tavola di pulizia- Sì. | Velocità: 300 giri al minuto; sistema di lavaggio completamente automatico |
| - Sì.Voltaggio di funzionamento- Sì. | 380V a 3 fasi, 50 Hz |
| - Sì.Dimensioni (L×W×H) - Sì. | 1550 × 1255 × 1880 mm |
| - Sì.Peso- Sì. | 2100 kg |
Prestazioni e qualitàMacchina per tagliare
- Sì.
Ingegneria di precisione- Sì.
- Conquiste±0.0001 mm di ripetibilitàsu assi Y1/Y2 e ±0,002 mm sugli assi Z1/Z2, garantendo una qualità dei bordi costante con minime lacerazioni o micro crepe.
- I sistemi di visione avanzati e il feedback di forza si adattano alla deformazione del materiale e all'usura degli strumenti.
- Sì.Velocità ed efficienza- Sì.
- Il fusibile ad alta velocità (60.000 giri al minuto) combinato con un movimento dell'asse lineare di 310 mm/s massimizza il throughput senza compromettere la precisione.
- Il carico/scarico automatizzato e la pulizia riducono del 30% il tempo di ciclo.
- Sì.Durabilità- Sì.
- La robusta costruzione con un design resistente alle vibrazioni garantisce un funzionamento 24 ore su 24.
- La vita del fusibile ottimizzata per 8.000 ore in uso continuo.
Applicazione

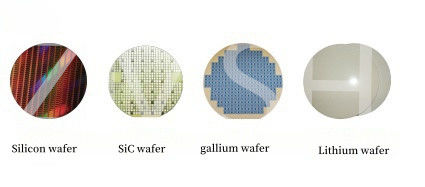

- di potenza superiore a 50 WDisegni di wafer per frammenti fino allo spessore di 50 μm.
- - Sì.Dispositivi mediciTaglio di precisione di materiali biocompatibili (ad esempio, ceramiche di allumina).
- - Sì.Automotive:PCB flessibili e singolazione dei componenti dei sensori.
ZMSHMacchine automatiche di taglio di precisione
Domande frequenti (FAQ)
- Sì.D:Quali materiali può gestire questa macchina?
A: È progettato per tagliare materiali fragili come semiconduttori, ceramiche, vetro e compositi.con una lunghezza massima non superiore a 50 mm.
D:Quanto è preciso il dispositivo?
A:Con un taglio estremamente fine fino a 0,0001 mm (più sottile di un capello umano), questo garantisce bordi puliti con minime lacerazioni, anche per materiali delicati.
D:Di che potenza ha bisogno?
A: Il sistema a doppio mandrino si adatta a materiali diversi regolando la potenza.
