Riassunto:Bonder di wafer- Sì.

Il Wafer Bonder è una soluzione versatile per la produzione avanzata di semiconduttori, che offre processi affidabili di legame diretto, legame anodico e termocompressione.Progettato per un alto rendimento e ripetibilità, supporta wafer da 6 a 12 pollici con flessibilità dello spessore, garantendo un allineamento preciso e la stabilità del processo per diverse applicazioni come l'imballaggio 3D IC, i dispositivi MEMS e l'elettronica di potenza.

Equipaggiato con movimentazione automatizzata e monitoraggio intelligente, il sistema riduce al minimo gli sprechi di materiali e massimizza il tempo di attività.riduzione della complessità operativaConforme agli standard industriali globali, il bonder si integra perfettamente con le linee di produzione esistenti e i sistemi MES, migliorando la tracciabilità e l'efficienza.

Sostenuta da una qualità certificata ISO e da un servizio globale reattivo, questa piattaforma offre prestazioni a lungo termine ottimizzando al contempo il costo di proprietà per la produzione ad alto volume.

Tecniche di legame dei wafer

- Sì.

1- Collegamento a temperatura ambiente.- Sì.

- Sì.Principio.- - -

• Ottiene legami a livello atomico tra substrati (ad esempio, Si, vetro, polimeri) a temperature ambientali (25-100 °C) tramite attivazione superficiale (trattamento plasmatico/UV).
• Si basa sulle forze di van der Waals o sui legami di idrogeno, che richiedono superfici ultra lisce (Ra < 0,5 nm).

- Sì.Applicazioni - - -

• Elettronica flessibile (OLED, display pieghevoli).
• MEMS a bassa temperatura (sensori a microscala, biochip).
• Integrazione eterogenea (composti III-V su Si).

- Sì.Vantaggi - - -

• Nessun stress termico o deformazione.
• Compatibile con materiali sensibili alla temperatura.

- Sì.Limitazioni.- - -

• Bassi livelli di resistenza iniziale (potrebbe essere necessario un post-annellazione).
• Alta sensibilità alla contaminazione superficiale.

2Legame idrofilico.- Sì.

- Sì.Principio.- - -

• Le superfici sono trattate con plasma di ossigeno o azoto per generare gruppi idrossilici (-OH).
• I legami si formano tramite legami covalenti Si-O-Si sotto vuoto/atmosfera controllata (150°C-300°C).

- Sì.Applicazioni - - -

• Collegamento in vetro Si (sensori di pressione MEMS, confezionamento ottico).
• Impilazione in 3D di matrici di silicio (impilazione in memoria).
• Fabbricazione di dispositivi biocompatibili (lab-on-a-chip).

- Sì.Vantaggi - - -

• Basso budget termico (minimizza i difetti interfacciali).
• Eccellente planarità per wafer di grande area.

- Sì.Limitazioni.- - -

• sensibile all'umidità (rischi di stabilità a lungo termine).
• Richiede un preciso controllo dell'esposizione al plasma.

3Un legame temporaneo.- Sì.

- Sì.Principio.- - -

• Utilizza strati adesivi reversibili (BCB, resine UV-curable) per attaccare i wafer ai vettori.
• Separazione mediante sollevamento laser, scivolo termico o dissoluzione chimica.

- Sì.Applicazioni - - -

• Imballaggio 3D (manipolazione su wafer sottili, WLP a ventola).
• Trattamento di retrocessione (riempimento TSV, passivazione).
• Rilascio MEMS (incisione di strati sacrificali).

- Sì.Vantaggi - - -

• Conserva la piattazza del wafer per i gradini a valle.
• Compatibile con processi di post-incollaggio ad alta temperatura (> 300°C).

- Sì.Limitazioni.- - -

• Rischio di contaminazione da residui di adesivi.
• La separazione può indurre micro crepe.

Applicazioni

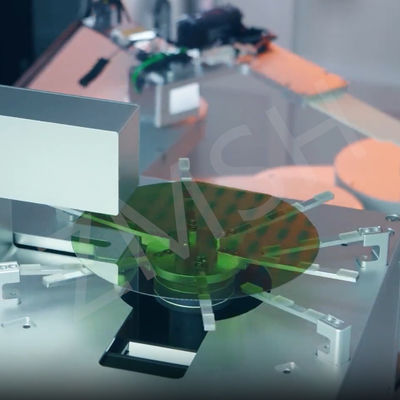

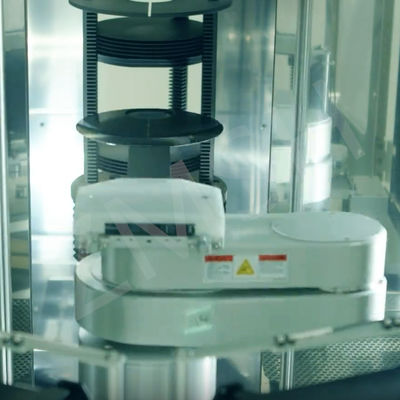

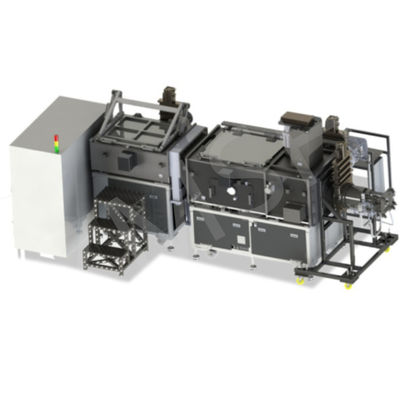

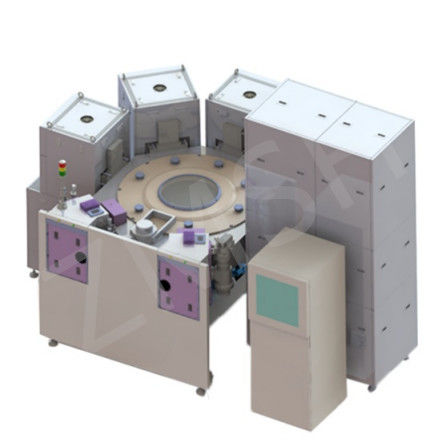

ZMSH Wafer Bonder

Domande frequenti (FAQ)

- Sì.D:Quale metodo di incollaggio è migliore per materiali sensibili alla temperatura?
A: L'incollaggio a temperatura ambiente o l'incollaggio temporaneo sono ideali per materiali come polimeri o elettronica organica, in quanto evitano lo stress termico.

D:Come funziona il legame temporaneo?
A:Un strato adesivo reversibile (ad esempio, BCB o resina UV) lega il wafer a un vettore.

D:Posso integrare l'incollaggio con gli strumenti di litografia esistenti?
A: Sì, i legatori modulari possono essere integrati in fabbriche con comandi compatibili con MES.
