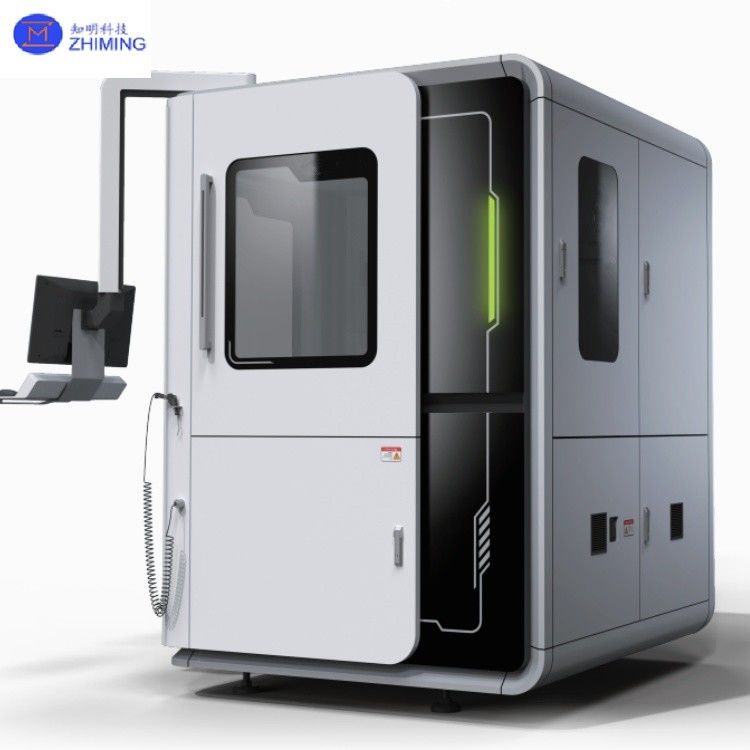

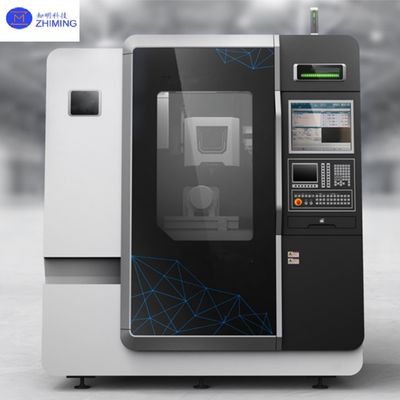

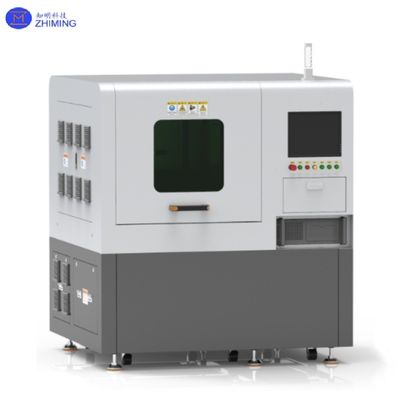

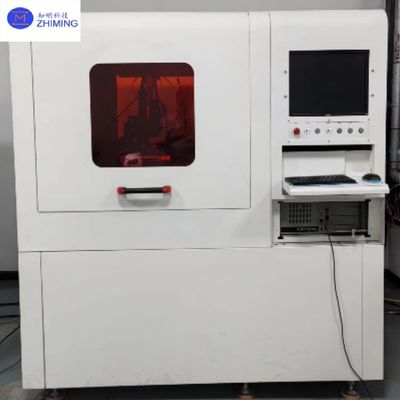

Attrezzature laser microjet per taglio di wafer ad alta precisione e lavorazione di lenti a carburo di silicio AR
Dettagli:
| Luogo di origine: | Cina |
| Marca: | ZMSH |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 2 |
|---|---|
| Termini di pagamento: | T/T |
|
Informazioni dettagliate |
|||
| Volume del bancone:: | 300*300*150 | Accuratezza di posizionamento μm:: | +/-5 |
|---|---|---|---|
| Accuratezza di posizionamento ripetuta μm:: | +/-2 | Tipo di controllo numerico:: | DPSS Nd:YAG |
| Evidenziare: | Trattamento di lenti a carburo di silicio AR,apparecchiature laser microjet,Equipaggiamento laser microjet ad alta precisione |
||
Descrizione di prodotto
Introduzione del prodotto
L'attrezzatura per la tecnologia laser microjet è una combinazione di laser e tecnologia avanzata di elaborazione a getto d'acqua ad alta velocità, il suo nucleo risiede nell'uso del raggio laser focalizzato accoppiato a getto d'acqua ad alta velocità,attraverso il laser di guida del getto d'acqua che agisce con precisione sulla superficie del pezzo da lavorareQuesta tecnologia presenta notevoli vantaggi nel settore della lavorazione di materiali duri e fragili.e mostra anche una vasta gamma di potenziali applicazioni in molti campi come i semiconduttori, aerospaziale e dispositivi medici.
L'apparecchiatura per la tecnologia laser microjet è composta principalmente da un sistema laser, un sistema di accoppiamento acqua leggera, un sistema di macchine utensili ad alta precisione, un sistema di pompe ad acqua pura/alta pressione,sistema di identificazione visiva e sistema software di controllo delle macchine utensili elettriche ad acqua leggeraTra questi, il sistema laser adotta un laser a nanosecondi solidi con una lunghezza d'onda di 532/1064 nm e raggiunge una potenza di uscita elevata attraverso la tecnologia di raddoppio della frequenza.Il sistema di accoppiamento dell'acqua ottica trasmette il raggio laser attraverso la fibra ottica ed è accoppiato con il getto d'acqua ad alta velocità per ottenere l'effetto di raffreddamento e guida del raggio laser.
Principale vantaggio
Il principio di funzionamento della tecnologia laser microjet è quello di focalizzare il raggio laser nel getto d'acqua ad alta velocità, formando un effetto di riflessione totale,in modo che l'energia laser sia uniformemente distribuita nella parete interna della colonna d'acquaQuando il raggio laser raggiunge la superficie del pezzo da lavorare, viene guidato e raffreddato dal getto d'acqua per ottenere un taglio o una lavorazione precisi.ma riduce efficacemente le perdite di materiale e le aree colpite dal calore.
Specificità
| Volume del bancone | 300*300*150 | 400*400*200 |
| Asse lineare XY | Motore lineare | Motore lineare |
| Asse lineare Z | 150 | 200 |
| Precisione di posizionamento μm | +/-5 | +/-5 |
| Precisione di posizionamento ripetuta μm | +/-2 | +/-2 |
| Accelerazione G | 1 | 0.29 |
| Controllo numerico | 3 assi /3+1 assi /3+2 assi | 3 assi /3+1 assi /3+2 assi |
| Tipo di comando numerico | DPSS Nd:YAG | DPSS Nd:YAG |
| Lunghezza d'onda nm | 532/1064 | 532/1064 |
| Potenza nominale W | 50/100/200 | 50/100/200 |
| getto d'acqua | 40-100 | 40-100 |
| Barra di pressione dell'ugello | 50-100 | 50-600 |
| Dimensioni (macchina utensile) (larghezza * lunghezza * altezza) mm | 1445*1944*2260 | 1700*1500*2120 |
| Dimensione (cabinetto di controllo) (W * L * H) | 700 * 2500 * 1600 | 700 * 2500 * 1600 |
| Peso (attrezzatura) T | 2.5 | 3 |
| Peso (cabinetto di controllo) KG | 800 | 800 |
| capacità di elaborazione |
Roverezza della superficie Ra≤1,6um Velocità di apertura ≥ 1,25 mm/s Taglio della circonferenza ≥ 6 mm/s velocità di taglio lineare ≥ 50 mm/s |
Roverezza della superficie Ra≤1,2 mm Velocità di apertura ≥ 1,25 mm/s Taglio della circonferenza ≥ 6 mm/s velocità di taglio lineare ≥ 50 mm/s |
|
Per i cristalli di nitruro di gallio, materiali semiconduttori a banda ultra larga (diamanti/ossido di gallio), materiali speciali per l'industria aerospaziale, substrato ceramico a carbonio LTCC, fotovoltaici,lavorazione di cristalli scintillatori e di altri materiali. Nota: la capacità di lavorazione varia a seconda delle caratteristiche del materiale |
||
Applicazioni
lavorazione di semiconduttori di terza generazione e materiali aerospaziali: utilizzati per la lavorazione di precisione di materiali semiconduttori di terza generazione come il carburo di silicio e il nitruro di gallio,nonché la lavorazione di parti complesse di materiali quali superleghe e substrati ceramici nel settore aerospaziale.
Trattamento di parti di dispositivi medici: adatto per il taglio e la lavorazione ad alta precisione di stent cardiovascolari, impianti, strumenti chirurgici e altri strumenti medici.
Taglio di lingotti: utilizzato per il taglio efficiente di materiali semiconduttori come wafer di silicio e lingotti di carburo di silicio.
Trasformazione di materiali duri e fragili: inclusi diamanti, nitruro di silicio e altri materiali per la lavorazione di parti complesse.
Servizio ZMSH
Soluzioni personalizzate: fornire progettazione di attrezzature personalizzate e ottimizzazione dei processi in base alle esigenze del cliente.
Supporto tecnico e formazione: fornire ai clienti una formazione sull'utilizzo delle attrezzature e un supporto tecnico per garantire che i clienti possano utilizzare le attrezzature in modo efficiente.
Servizio post-vendita: fornire un servizio di manutenzione tecnica a lungo termine e fornitura di ricambi per garantire il funzionamento stabile delle apparecchiature.
Cooperazione in materia di ricerca e sviluppo: sviluppo congiunto di nuove tecnologie o nuovi processi con i clienti per promuovere l'aggiornamento industriale.
