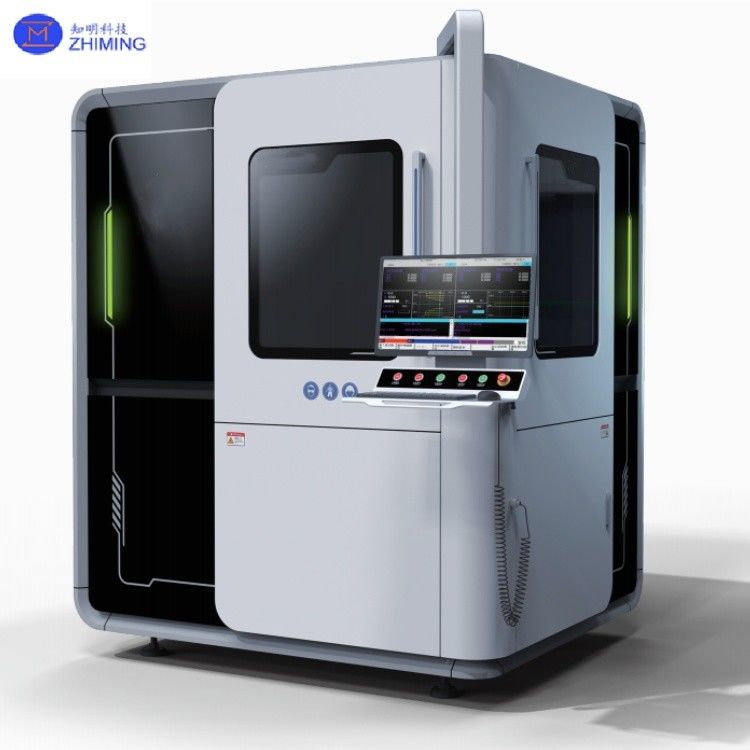

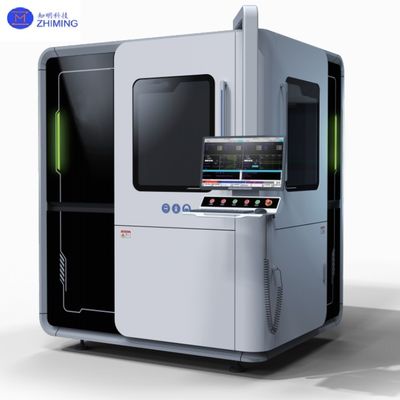

Attrezzature laser microjet Laser ad alta energia e tecnologia a getto liquido micron
Dettagli:
| Luogo di origine: | Cina |
| Marca: | ZMSH |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 2 |
|---|---|
| Termini di pagamento: | T/T |
|
Informazioni dettagliate |
|||
| Volume del bancone:: | 300*300*150 | Accuratezza di posizionamento μm:: | +/-5 |
|---|---|---|---|
| Accuratezza di posizionamento ripetuta μm:: | +/-2 | Tipo di controllo numerico:: | DPSS Nd:YAG |
| Evidenziare: | apparecchiature laser microjet,apparecchiature laser Microjet a getto liquido micron,Attrezzature laser Microjet ad alta energia |
||
Descrizione di prodotto
Introduzione del prodotto
L'apparecchiatura laser microjet è un innovativo sistema di lavorazione ad alta precisione,che abilmente combina la tecnologia laser con il getto liquido per ottenere un'elaborazione di precisione guidando il raggio laser attraverso il mezzo liquidoQuesta progettazione unica consente di controllare efficacemente il calore ed evitare danni ai materiali durante la lavorazione, pur mantenendo una precisione di lavorazione estremamente elevata.piattaforma avanzata di movimento multiasse e funzione di monitoraggio in tempo reale, il sistema può adattarsi a una varietà di esigenze di lavorazione, dai semiconduttori ai materiali superduri.ma pulisce anche automaticamente l'area di lavorazione, che è particolarmente adatto per ambienti di produzione con rigorosi requisiti di pulizia.L'intero sistema rispecchia l'altezza tecnica della moderna manifattura di precisione e fornisce una nuova soluzione per l'elaborazione industriale.
Processo di lavorazione laser a microjet
Specificità
| Volume del bancone | 300*300*150 | 400*400*200 |
| Asse lineare XY | Motore lineare | Motore lineare |
| Asse lineare Z | 150 | 200 |
| Precisione di posizionamento μm | +/-5 | +/-5 |
| Precisione di posizionamento ripetuta μm | +/-2 | +/-2 |
| Accelerazione G | 1 | 0.29 |
| Controllo numerico | 3 assi /3+1 assi /3+2 assi | 3 assi /3+1 assi /3+2 assi |
| Tipo di comando numerico | DPSS Nd:YAG | DPSS Nd:YAG |
| Lunghezza d'onda nm | 532/1064 | 532/1064 |
| Potenza nominale W | 50/100/200 | 50/100/200 |
| getto d'acqua | 40-100 | 40-100 |
| Barra di pressione dell'ugello | 50-100 | 50-600 |
| Dimensioni (macchina utensile) (larghezza * lunghezza * altezza) mm | 1445*1944*2260 | 1700*1500*2120 |
| Dimensione (cabinetto di controllo) (W * L * H) | 700 * 2500 * 1600 | 700 * 2500 * 1600 |
| Peso (attrezzatura) T | 2.5 | 3 |
| Peso (cabinetto di controllo) KG | 800 | 800 |
| capacità di elaborazione |
Roverezza della superficie Ra≤1,6um Velocità di apertura ≥ 1,25 mm/s Taglio della circonferenza ≥ 6 mm/s velocità di taglio lineare ≥ 50 mm/s |
Roverezza della superficie Ra≤1,2 mm Velocità di apertura ≥ 1,25 mm/s Taglio della circonferenza ≥ 6 mm/s velocità di taglio lineare ≥ 50 mm/s |
|
Per i cristalli di nitruro di gallio, materiali semiconduttori a banda ultra larga (diamanti/ossido di gallio), materiali speciali per l'industria aerospaziale, substrato ceramico a carbonio LTCC, fotovoltaici,lavorazione di cristalli scintillatori e di altri materiali. Nota: la capacità di lavorazione varia a seconda delle caratteristiche del materiale |
||
Microjet laser taglio rotondo di carburo di silicio
Applicazioni
Nel campo della produzione di semiconduttori,Le apparecchiature laser microjet sono diventate un'attrezzatura chiave per la lavorazione di precisione di vari materiali semiconduttori grazie alle sue caratteristiche uniche di lavorazione a freddoLa tecnologia è ampiamente utilizzata nella lavorazione di materiali semiconduttori di terza generazione, compreso il taglio e la fettazione di wafer di carburo di silicio (SiC) e nitruro di gallio (GaN),che può ottenere il taglio invisibile senza frantumazione, ed è particolarmente adatto per la lavorazione di precisione di wafer ultra sottili.l'apparecchiatura è utilizzata per la perforazione ad alta precisione di fori a silicone attraverso IC 3D (TSV)Per i nuovi materiali semiconduttori a banda ultra larga come l'ossido di gallio (Ga2O3),La tecnologia laser microjet mostra anche eccellenti capacità di taglio e taglioInoltre, nel substrato ceramico, il nitruro di alluminio (AlN) e altri materiali di imballaggio elettronico sono utilizzati per la lavorazione di microfori.nonché materiali compositi rinforzati con fibre di carburo di silicio e altri materiali speciali per la lavorazione della stampatura, la tecnologia può ottenere un effetto di lavorazione non distruttivo di alta qualità, per la miniaturizzazione del dispositivo semiconduttore e le elevate prestazioni per fornire una soluzione di produzione affidabile.
Caso di trattamento
Servizio ZMSH
· Progettazione di soluzioni personalizzate: configurazione di apparecchiature personalizzate in base alle esigenze del cliente (come la lavorazione di wafer SiC/GaN).ceramiche, compositi, ecc.).
· Supporto allo sviluppo dei processi: fornire pacchetto di parametri di taglio, perforazione, incisione e altri processi.
· Installazione e formazione delle attrezzature: messa in servizio e taratura in loco da parte di ingegneri professionisti.
Formazione tecnica dell'operatore (comprese le specifiche delle stanze pulite).
· manutenzione e aggiornamento post-vendita: garanzia dell'inventario di pezzi di ricambio chiave (laser, ugelli, ecc.) aggiornamenti regolari di software/hardware (ad esempio ampliamento del modulo laser femtosegundo).
