Metodo di resistenza del forno di crescita monocristallino al carburo di silicio 6 8 12 pollici forno di crescita di lingotti SiC
Dettagli:
| Luogo di origine: | Cina |
| Marca: | ZMSH |
| Numero di modello: | Forno per la crescita di lingotti di SiC |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Tempi di consegna: | 5-10 mesi |
| Termini di pagamento: | T/T |
|
Informazioni dettagliate |
|||
| Scopo: | per forno di crescita a singolo cristallo SiC da 6 8 12 pollici | Dimensioni (L × P × H): | Dimensioni (L × P × H) |
|---|---|---|---|
| Intervallo di pressione: | 1,700 mbar | Intervallo di temperatura: | 900 ∼ 3000°C |
| Temperatura massima del forno: | 2500°C | Diametro dell'albero di rotazione: | 50 mm |
| Evidenziare: | Forno per la crescita di lingotti di SiC da 12 pollici,Forno per la crescita di lingotti di SiC |
||
Descrizione di prodotto
Metodo di resistenza del forno di crescita monocristallino al carburo di silicio 6 8 12 pollici forno di crescita di lingotti SiC

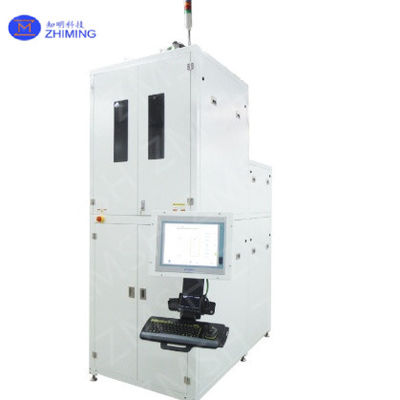

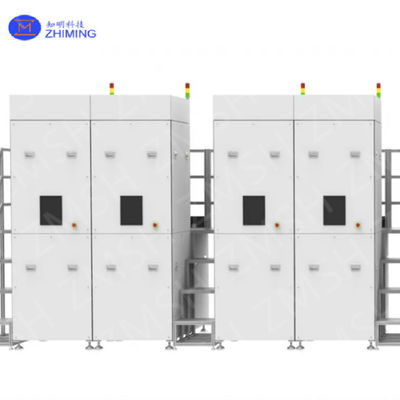

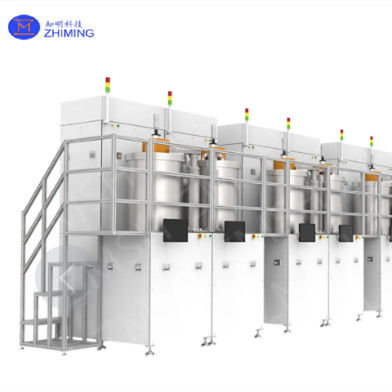

Forno di crescita a singolo cristallo ZMSH SiC: progettato con precisione per wafer SiC di alta qualità
ZMSH presenta con orgoglio il suo forno di crescita a singolo cristallo SiC, una soluzione avanzata progettata per la produzione di wafer SiC ad alte prestazioni.Il nostro forno produce efficientemente singoli cristalli di SiC in 6 pollici, 8 pollici e 12 pollici, per soddisfare le crescenti esigenze di settori come i veicoli elettrici (EV), le energie rinnovabili e l'elettronica ad alta potenza.
Proprietà del forno di crescita a singoli cristalli di SiC
- Tecnologia avanzata di riscaldamento a resistenza: il forno utilizza una tecnologia di riscaldamento a resistenza all'avanguardia per garantire una distribuzione uniforme della temperatura e una crescita cristallina ottimale.
- Precisione di controllo della temperatura: raggiunge la regolazione della temperatura con una tolleranza di ± 1 °C durante l'intero processo di crescita del cristallo.
- Applicazioni versatili: in grado di far crescere cristalli di SiC per wafer fino a 12 pollici, consentendo la produzione di wafer più grandi per dispositivi di potenza di prossima generazione.
- Gestione del vuoto e della pressione: dotato di un avanzato sistema di vuoto e pressione per mantenere condizioni di crescita ideali, riducendo i tassi di difetti e migliorando le rese.
Specifiche tecniche
| Specificità | Dettagli |
|---|---|
| Dimensioni (L × P × H) | 2500 × 2400 × 3456 mm o personalizzare |
| Diametro del crogiolo | 900 mm |
| Pressione massima del vuoto | 6 × 10−4 Pa (dopo 1,5 ore di vuoto) |
| Tasso di fuga | ≤ 5 Pa/12h (fabbricazione) |
| Diametro dell'albero di rotazione | 50 mm |
| Velocità di rotazione | 0.5 ∙ 5 giri al minuto |
| Metodo di riscaldamento | Riscaldamento a resistenza elettrica |
| Temperatura massima del forno | 2500°C |
| Potenza di riscaldamento | 40 kW × 2 × 20 kW |
| Misurazione della temperatura | Pirometro a infrarossi a doppio colore |
| Intervallo di temperatura | 900 ∼ 3000°C |
| Precisione della temperatura | ± 1°C |
| Intervallo di pressione | 1,700 mbar |
| Accuratezza del controllo della pressione | 1 ‰ 10 mbar: ± 0,5% F.S.; 10-100 mbar: ±0,5% F.S.; 100-700 mbar: ±0,5% F.S. |
| Tipo di operazione | Caricamento in fondo, opzioni di sicurezza manuale/automatica |
| Caratteristiche facoltative | Misurazione di doppia temperatura, zone di riscaldamento multiple |
Risultato: Crescita cristallina perfetta
La forza principale del nostro forno di crescita a singolo cristallo di SiC risiede nella sua capacità di produrre costantemente cristalli di SiC di alta qualità, privi di difetti.gestione avanzata del vuotoQuesta perfezione e' cruciale per le applicazioni dei semiconduttori.in cui anche lievi imperfezioni possono avere un impatto significativo sulle prestazioni del dispositivo finale.
Rispetto delle norme sui semiconduttori
Le onde di SiC coltivate nel nostro forno superano gli standard del settore per prestazioni e affidabilità.e elevata conduttività elettricaQueste qualità sono essenziali per i dispositivi di potenza di nuova generazione, compresi quelli utilizzati nei veicoli elettrici (EV),sistemi di energia rinnovabile, e apparecchiature di telecomunicazione.
| Categoria di ispezione | Parametri di qualità | Criteri di accettazione | Metodo di ispezione |
|---|---|---|---|
| 1Struttura cristallina | Densità di dislocazione | ≤ 1 cm−2 | Microscopia ottica / diffrazione a raggi X |
| Perfezione cristallina | Nessun difetto o crepa visibile | Ispezione visiva / AFM (microscopia della forza atomica) | |
| 2. Dimensioni | Diametro di ingoto | 6 pollici, 8 pollici o 12 pollici ± 0,5 mm | Misurazione del calibro |
| Lunghezza dell'ingot | ± 1 mm | Regola / misurazione laser | |
| 3Qualità della superficie | Roughness superficiale | Ra ≤ 0,5 μm | Profilometro di superficie |
| Difetti superficiali | Nessuna micro crepa, buche o graffi | Ispezione visiva / esame microscopico | |
| 4. Proprietà elettriche | Resistenza | ≥ 103 Ω·cm (tipico per il SiC di alta qualità) | Misurazione dell'effetto Hall |
| Mobilità dei vettori | > 100 cm2/V·s (per il SiC ad alte prestazioni) | Misurazione del tempo di volo (TOF) | |
| 5. Proprietà termiche | Conduttività termica | ≥ 4,9 W/cm·K | Analisi laser flash |
| 6Composizione chimica | Contenuto di carbonio | ≤ 1% (per prestazioni ottimali) | ICP-OES (spectroscopia di emissione ottica di plasma accoppiato induttivamente) |
| Impurità dell' ossigeno | ≤ 0,5% | Spectrometria di massa ionica secondaria (SIMS) | |
| 7. Resistenza alla pressione | Forza meccanica | Deve sopportare i test di sforzo senza fratture. | Prova di compressione / prova di piegatura |
| 8Uniformità | Uniformità di cristallizzazione | Variazione di ≤ 5% tra lingotti | Cartografia a raggi X / SEM (microscopia elettronica di scansione) |
| 9. Omogeneità degli ingotti | Densità dei micropori | ≤ 1% per unità di volume | Microscopia / scansione ottica |
Servizi di assistenza ZMSH
- Soluzioni personalizzabili: il nostro forno di crescita a singolo cristallo SiC può essere personalizzato per soddisfare le vostre esigenze di produzione specifiche, garantendo cristalli SiC di alta qualità.
- Installazione in loco: il nostro team gestisce l'installazione in loco e garantisce una integrazione agevole con i sistemi esistenti per prestazioni ottimali.
- Formazione completa: forniamo una formazione completa per i clienti che copre il funzionamento del forno, la manutenzione e la risoluzione dei problemi per garantire che il vostro team sia attrezzato per una crescita efficace dei cristalli.
- Manutenzione post-vendita: ZMSH offre un affidabile supporto post-vendita, inclusi servizi di manutenzione e riparazione, per garantire che il forno funzioni alle massime prestazioni.
Domande e risposte
D: Qual è la crescita cristallina del carburo di silicio?
R: La crescita dei cristalli di carburo di silicio (SiC) comporta la creazione di cristalli di SiC di alta qualità attraverso processi come Czochralski o Physical Vapor Transport (PVT), essenziali per i dispositivi semiconduttori di potenza.
