Macchine per la perforazione laser a picoprecisione per la lavorazione di cuscinetti di zaffiro

Visualizzazione del prodotto

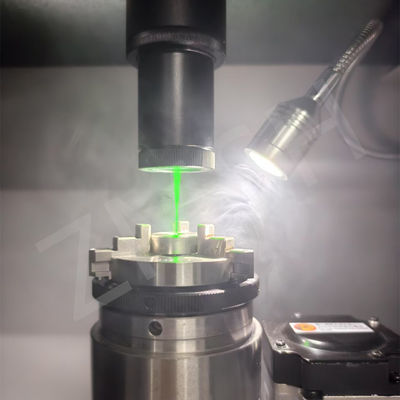

L'apparecchiatura combina la tecnologia laser a picosecondi ultraveloci con sistemi di controllo intelligenti, progettati per la lavorazione di precisione di materiali di alto valore.

• Processing ultra veloce a livello di picosecondi: laser pulsato a lunghezza d'onda di 1064 nm con livelli di energia regolabili da 0,1 mJ a 5 mJ (dimensione passo 0,1 mJ), che fornisce una durata di impulso < 10^-12 secondi.Questo riduce al minimo i danni termici (< 10 μm zona colpita dal calore) ed elimina il micro-cracking.
• Controllo a circuito chiuso digitale completo: dotato di PC di livello industriale e software LaserMaster Pro proprietario, supportando la programmazione di codice G, la conversione automatica CAD e l'ottimizzazione del percorso in tempo reale.005 mm.
• - Sì.Sistema intelligente a 4 assi: assi XYZ con ripetibilità ± 0,002 mm e rotazione opzionale dell'asse C consentono complessi multitasking per modelli di buchi irregolari.

Applicazioni tipiche:

• Industria dei semiconduttori: trivellazione di wafer, fabbricazione di micro strutture
• Materiali ultra-duri: attrezzature a base di diamanti, micro-perforazione di componenti ottici apphire
• Campo biomedicale: articolazioni artificiali, perforazione di precisione di impianti dentali
• Nuovo settore dell'energia: elaborazione di batterie agli ioni di litio

- Sì.

- Sì.

Performance di elaborazione e garanzia della qualità

. Capacità di elaborazione eccezionali- Sì.

• - Sì.Micro-perforazione: apertura minima φ0,5 μm, rapporto profondità/diametro fino a 1:50 (senza frantumi nei materiali duri)
• - Sì.Strutture complesse: Supporta fori conici (regolabili da 0,1° a 5°), scanalature a spirale e fori in più fasi in un solo processo
• - Sì.Taglio non distruttivo: Ideale per pellicole sottili (per esempio, pellicola PI, grafene) con precisione sotto micron

- Sì.Gestione della qualità end-to-end- Sì.

• - Sì.Compensazione intelligente: monitoraggio in tempo reale delle fluttuazioni della potenza laser e della deformazione termica con regolazione dei parametri dinamici
• - Sì.Database dei processi: Parametri preconfezionati per oltre 200 materiali (metalli, ceramiche, pietre preziose, materiali compositi)
• - Sì.Ispezione in linea: Generazione automatica di mappe di distribuzione delle dimensioni del foro e relazioni di analisi della rugosità superficiale (Ra ≤ 0,8 μm)


Risultati delle prove di compatibilità dei materiali- Sì.

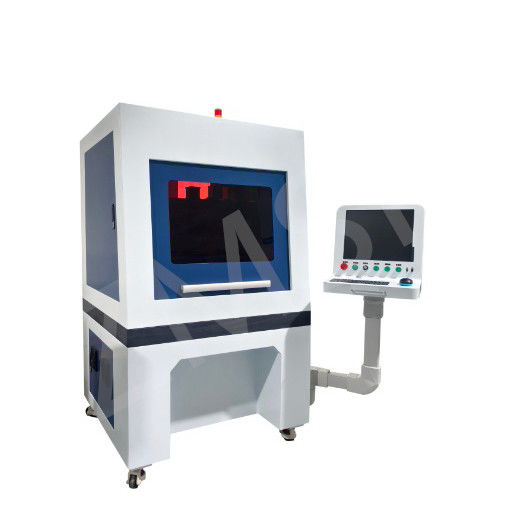

ZMSH Pico-precisione macchina di perforazione laser

Questa macchina di perforazione laser, con la sua eccezionale precisione e elevata efficienza, è ampiamente utilizzata per esigenze di lavorazione di alta precisione in vari settori.Il suo vantaggio principale risiede nella capacità di perforazione a livello micron e nelle modalità di lavorazione versatili, consentendogli di soddisfare i severi requisiti di qualità in più settori.

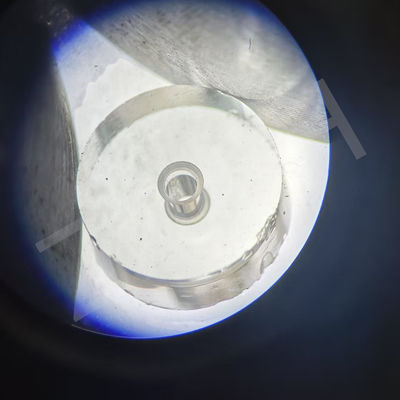

1. Capacità di trivellazione di micro-buchi



   La macchina è in grado di perforare micro-fori di dimensioni inferiori a 0,005 mm, garantendo una perforazione precisa anche nelle zone più delicate dei materiali praticamente privi di zone colpite dal calore.Anche quando si lavora con materiali più duri come il diamante policristallino, i fori rimangono lisci senza sbuffi o crepe e il rapporto profondità/diametro può raggiungere 1:50, migliorando significativamente l'efficienza di lavorazione e l'utilizzazione dei materiali.






2. Processing di strutture complesse



   La macchina di perforazione laser supporta l'elaborazione di geometrie complesse, come fori conici (regolabili da 0,1° ∼5°), scanalature a spirale e fori a più stadi in una singola operazione.Questo riduce la necessità di più processi, risparmiando tempo e costi.la macchina con un tavolo di lavoro di precisione a tre assi e un sistema di rotazione ad aria galleggiante di alta precisione assicurano un posizionamento preciso e un controllo stabile durante la lavorazione.







3. Taglio non distruttivo
   Per i materiali ultra-sottili come la pellicola PI e il grafene, la macchina presenta capacità di taglio di alta precisione e non distruttiva.La durata dell'impulso ultra breve del laser riduce al minimo la conduzione del calore, impedendo danni ai materiali sensibili e garantendo l'integrità e la liscezza della superficie del materiale.








4. Compatibilità multi-materiale



   La macchina è compatibile con vari materiali, tra cui metalli, ceramiche, pietre preziose e compositi.il sistema intelligente di regolazione dell'energia della macchina regola automaticamente la potenza del laser in base alle proprietà del materialeInoltre, il sistema di monitoraggio in tempo reale controlla efficacemente le fluttuazioni della potenza del laser e la deformazione termica.garantire la stabilità e la coerenza durante l'intera lavorazione.

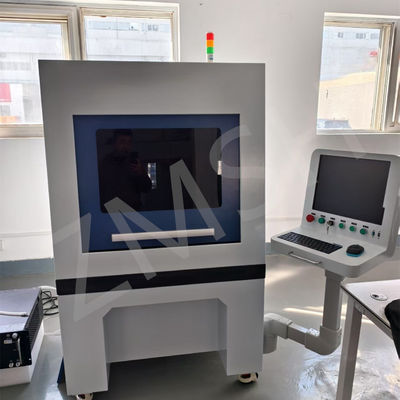

ZMSH Pico-precisione macchina di perforazione laser

Domande frequenti

D: La messa in servizio dell'apparecchiatura richiede tempo?

R: I pacchetti di parametri preinstallati consentono una verifica funzionale di base di 30 minuti.

- Sì.D: Come si fa a tagliare in sequenza con materiali multipli?

R: Supporta modalità di lavorazione multilivello con cambio automatico degli utensili e commutazione dei parametri tra materiali come acciaio inossidabile e ceramica.
