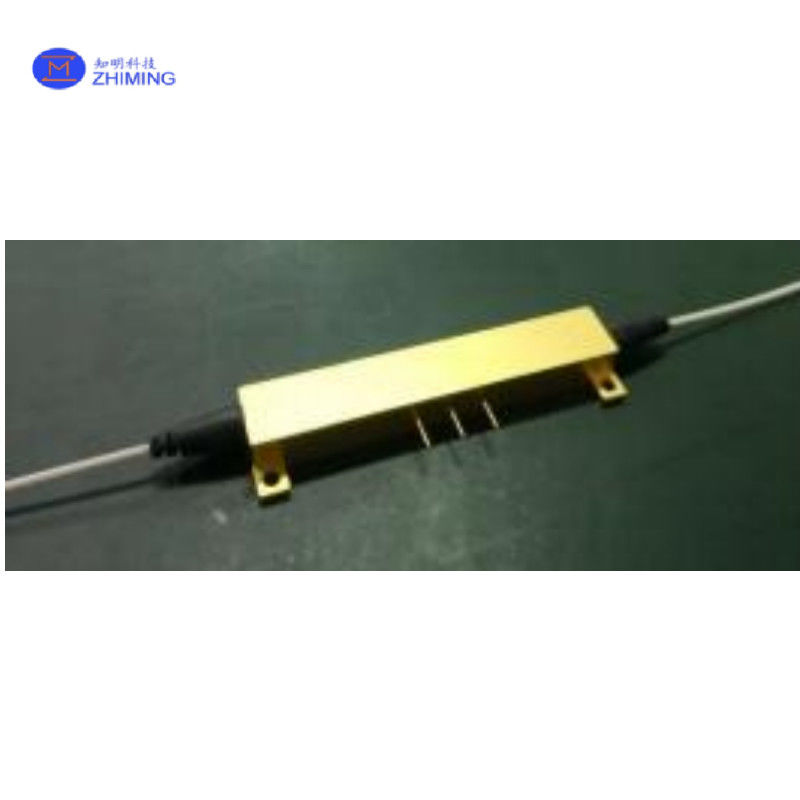

Modulatore di guida d'onda Y del niobato di litio (LiNbO3) / basso Vπ 3,5V / alto PER 25dB / compatibile con FOG, FOCT, comunicazione quantistica
Dettagli:
Luogo di origine: | Cina |
Marca: | ZMSH |
Numero di modello: | C302/K202/K302/S202 |
Termini di pagamento e spedizione:
Quantità di ordine minimo: | 2 |
---|---|
Termini di pagamento: | T/T |
Informazioni dettagliate |
|||
perdita di inserzione: | ≤ 4,0 dB | rapporto di divisione: | 50 ± 3% |
---|---|---|---|
Polarizzazione della coda di porcellino: | ≤ -28 dB | Variazione di perdita di inserzione: | dB del ≤ 0,5 |
Variazione del rapporto di divisione: | ≤ 5% | Tensione a mezza onda: | ≤ 3,5 V / ≤ 4,5 V |
Evidenziare: | Modulatore di niobato di litio,Modulatore di niobato di litio Modulatore |
Descrizione di prodotto
Introduzione del prodotto
Il modulatore di guida d'onda Y è un dispositivo ottico integrato multifunzionale che combina varie funzioni come l'avvio della polarizzazione, la guida d'onda, la scissione del fascio, la combinazione del fascio,e modulazione di fase.
È un componente optoelettronica centrale nei sistemi di sensori a fibra interferometrica, come i giroscopi a fibra ottica e i trasformatori di corrente a fibra ottica.
Il modulatore di guida d'onda Y utilizza un processo di scambio di protoni per fabbricare guide d'onda ottiche a bassa perdita con elevati rapporti di estinzione di polarizzazione su wafer al niobato di litio.Una pellicola sottile di metallo viene depositata sulla parte superiore della guida d'onda per creare la struttura dell'elettrodo di modulazione.
The precision-polished modulator chip is coupled and bonded to panda polarization-maintaining fiber with a small mode field size using precise fiber alignment and high-reliability fiber coupling technology.
Principio di funzionamento
Split e combinazione della luce
Una guida d'onda ottica a forma di Y divide la luce in entrata in due percorsi.
Trasferimento di fase a tensione
Gli elettrodi posizionati vicino alla guida d'onda applicano una tensione che altera leggermente l'indice di rifrazione del cristallo LiNbO3, creando una differenza di fase tra i due percorsi luminosi.
Output basato sulle interferenze
Quando la luce si ricombina, la differenza di fase determina se la luce di uscita si illumina o si attenua.Vπ) può passare completamente la luce da "accesa" a "spenta". "
Stabilità della polarizzazione
Integrato con fibre che mantengono la polarizzazione per garantire il viaggio della luce in uno stato di polarizzazione fisso, fondamentale per misure precise.
Resilienza alle temperature
La stabilità del LiNbO3 ′ consente prestazioni costanti anche a temperature estreme (-45°C a +85°C).
Applicazioni
Gyroscopi a fibra ottica (FOG)
Funziona come componente centrale nei sistemi di navigazione inerziale, consentendo il rilevamento della velocità angolare sub-milliradiana attraverso la modulazione di fase di precisione.
Ideale per veicoli aerospaziali e autonomi, con basso consumo di energia che soddisfa i severi vincoli energetici dei satelliti e dei droni.
Sensore di corrente di rete intelligente
abilitare misurazioni passive di alta tensione nei trasformatori di corrente in fibra ottica (FOCT), resistenti alle interferenze del campo elettrico superiori a 100 kV per il monitoraggio della rete in tempo reale e il rilevamento dei guasti,conforme alla norma IEC 60044-8.
Comunicazione quantistica e sensori
Supporto della modulazione dello stato fotonico a frequenza GHz nei sistemi di distribuzione a chiave quantistica (QKD), compatibile con ambienti criogenici (-196°C) per i rilevatori superconduttori a singolo fotone.
Comunicazione ottica ad alta velocità
Fornire larghezza di banda RF DC-40 GHz per i collegamenti fotonici fronthaul e microonde 5G a onde millimetriche, accoppiati con i collegamenti di polarizzazione a campo a bassa perdita (< 0,5 dB)ber (MFD ≈ 5,3 μm).
Specifiche tecniche
Possiamo offrire i seguenti modelli standard di prodotti modulatori a guida d'onda in Y:
Produzione | Lunghezza d'onda | Diametro della fibra di ingresso [μm] | Diametro della fibra di uscita [μm] | Tipo di fibra | Modello di pacchetto | ||
Codice |
[nm] | Acciaio a caldo | Rivestimento | Acciaio a caldo | Rivestimento | - No, no, no, no. | |
Y1301 | 1310 | 80 | 165 | 80 | 165 | Polarizzazione-Mantenimento del campo di piccola modalità | C302 |
Y1303 | 1310 | 125 | 250 | 80 | 165 | Polarizzazione-Mantenimento del campo di piccola modalità | K302 |
S1301 | 1310 | 80 | 165 | 80 | 165 | Polarizzazione-Mantenimento del campo di piccola modalità | S202 |
S1302 | 1310 | 80 | 165 | 80 | 165 | Polarizzazione-Mantenimento del campo di piccola modalità | K202 |
Y1501 | 1550 | 80 | 165 | 80 | 165 | Polarizzazione-Mantenimento del campo di piccola modalità | C302 |
Categoria | Parametro | Valore tipico | ||
Y13XX | S13XX | Y15XX | ||
Optico (Temperatura ambiente) |
Lunghezza d'onda operativa | 1310 nm | 1310 nm | 1550 nm |
Perdita di inserimento | ≤ 4,0 dB | |||
Rapporto di divisione | 50 ± 3% | |||
Fibra di crosstalk di polarizzazione (fibra pigtail) | ≤ -28 dB | |||
Optico (intervallo di temperatura completo) | Variazione della perdita di inserimento | ≤ 0,5 dB | ||
Variazione del rapporto di divisione | ≤ 5% | |||
Fibra di crosstalk di polarizzazione (fibra pigtail) | ≤ -25 dB | |||
Altri dispositivi | Tensione a mezza onda (Vπ) | ≤ 3,5 V | ≤ 4,5 V | ≤ 4,5 V |
Larghezza di banda operativa | ≥ 100 MHz | |||
Modulazione dell'intensità residua | ≤ 4‰ | |||
altri | Temperatura di funzionamento | -45°C a +70°C | ||
Temperatura di conservazione | -55°C a +85°C | |||
Metodo di allineamento | Operazione su asse rapido | |||
Lunghezza della fibra | ≥ 1,5 metri (≥ 1,5 m) |
Articolo di prova | Condizione di prova |
Immagazzinamento ad alta temperatura | +85°C, ≥ 48 ore |
Immagazzinamento a bassa temperatura | -55°C, ≥ 48 ore |
Cicli di temperatura | -55°C a +85°C, ≥10 cicli |

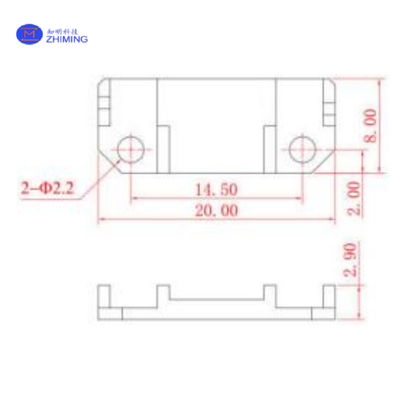

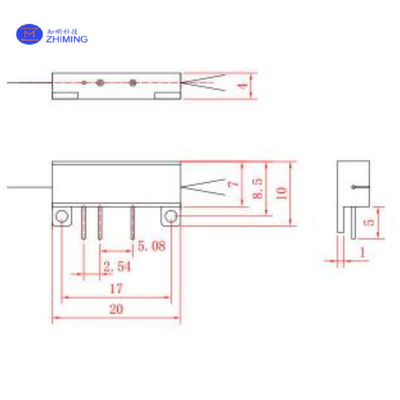

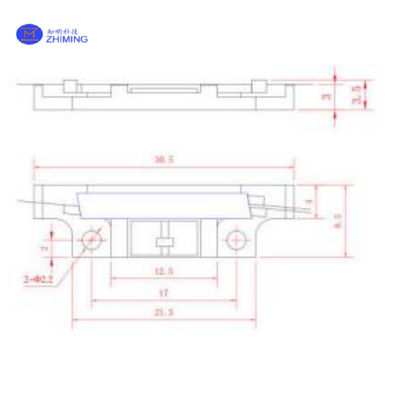

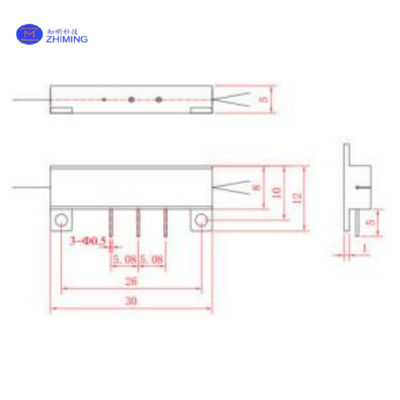

Disegni meccanici
