Descrizione di prodotto

sottostrato di rame Wafer Cu cubico di rame/sottostrato 100 110 111 orientaiton SSP DSP purezza 99,99%



il brief del substrato di rame



I nostri wafer in rame a cristallo singolo, con una purezza del 99,99%, sono progettati per fornire prestazioni elettriche e termiche ottimali per applicazioni avanzate di semiconduttori ed elettronica.Questi wafer sono disponibili in diversi orientamenti, compresi <100>, <110> e <111>, su misura per massimizzare l'efficienza in casi specifici di utilizzo. Con dimensioni che vanno da 5×5×0,5 mm a 20×20×1 mm e una costante di reticolo di 3,607 Å,questi substrati in rame garantiscono un'elevata precisione e stabilità strutturaleSono disponibili opzioni sia di lucidatura a lato singolo (SSP) che di lucidatura a doppio lato (DSP), per soddisfare le varie esigenze di fabbricazione.L'eccellente conduttività del rame rende questi wafer altamente efficaci per l'uso nelle interconnessioni elettronicheProgettati per la versatilità, sono ideali per una vasta gamma di applicazioni, dai dispositivi ad alta potenza ai circuiti complessi,fornire affidabilità ed eccellenti prestazioni in ambienti difficili.

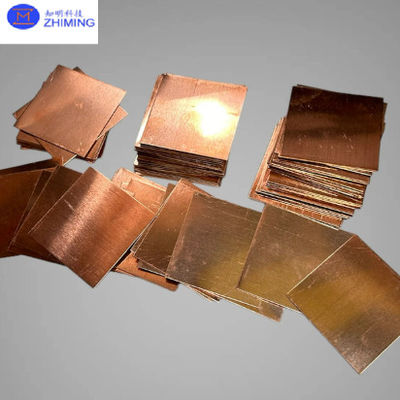

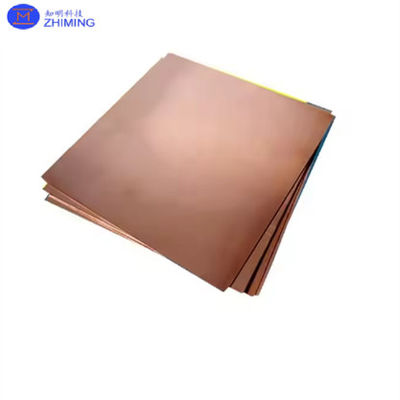

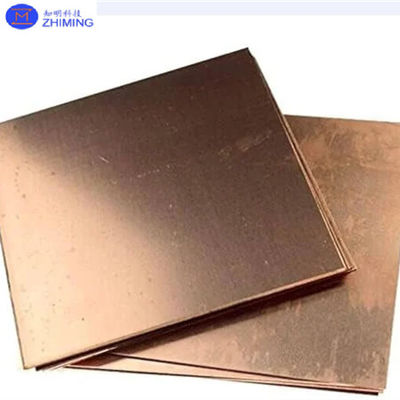

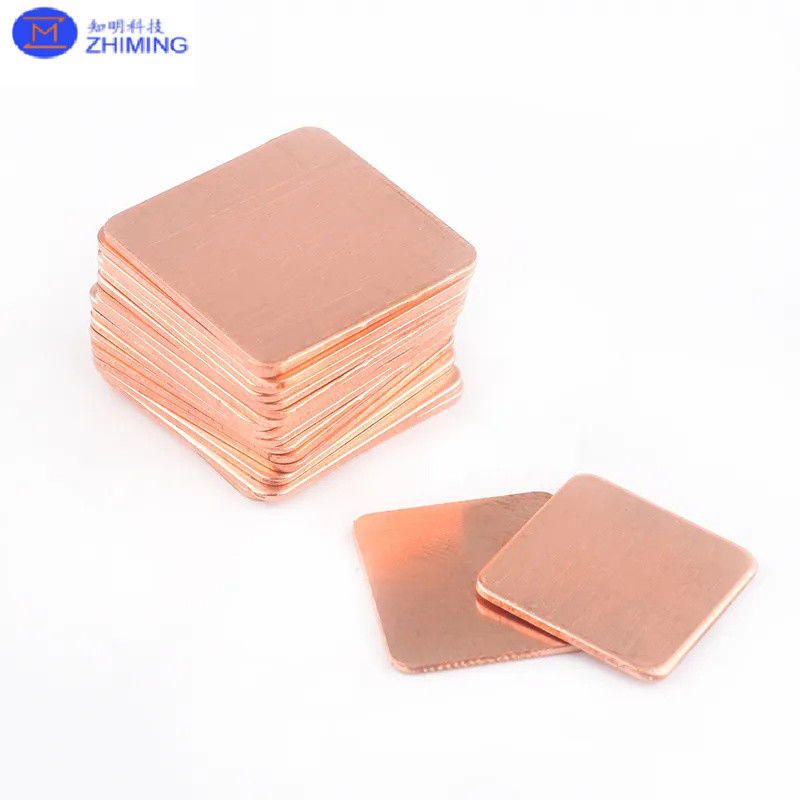

vetrina del substrato di rame



Substrato di rame Wafer / Substrato di rame cubo 100 110 111 Orientaiton SSP DSP Purezza 99,99% 0Substrato di rame Wafer / Substrato di rame cubo 100 110 111 Orientaiton SSP DSP Purezza 99,99% 1

Substrato di rame Wafer / Substrato di rame cubo 100 110 111 Orientaiton SSP DSP Purezza 99,99% 2Substrato di rame Wafer / Substrato di rame cubo 100 110 111 Orientaiton SSP DSP Purezza 99,99% 3




proprietà del substrato di rame



I substrati in rame sono noti per le loro proprietà elettriche e termiche superiori, che li rendono essenziali in applicazioni ad alte prestazioni.Questi substrati presentano una notevole conduttività elettrica, che garantisce un rapido ed efficiente trasferimento di energia nei sistemi elettronici.che è vitale per mantenere le prestazioni e l'affidabilità dei dispositivi avanzatiL'alta purezza riduce anche la probabilità di difetti e migliora l'integrità strutturale dei componenti elettronici.che li rende adatti alle industrie a motore di precisione come la microelettronica e i semiconduttori.



La struttura cristallina singola del rame, disponibile in orientamenti <100>, <110> e <111>, fornisce un'elevata uniformità e resistenza cristallografica.Questi orientamenti sono accuratamente scelti in base alle esigenze specifiche dell'applicazioneIl parametro reticolare di 3,607 Å contribuisce all'allineamento preciso degli atomi,creare una base stabile per lo sviluppo di dispositivi elettronici di nuova generazioneQuesta precisione atomica è fondamentale per ridurre la resistenza e migliorare le prestazioni complessive dei sistemi a base di rame.



Inoltre, i substrati di rame sono disponibili in varie finiture lucide, tra cui lucide da un lato (SSP) e lucide da due lati (DSP).Le superfici lucide migliorano l'interfaccia tra il substrato e i materiali a pellicola sottile, riducendo le perdite di dispersione e migliorando l'efficienza del processo di fabbricazione.i substrati di rame sono ampiamente utilizzati nella microelettronica, sistemi di dissipazione del calore e tecnologie di stoccaggio dell'energia, in cui la gestione efficiente del calore e l'affidabilità sono di estrema importanza.Queste proprietà rendono i substrati di rame un materiale chiave in molte applicazioni tecnologiche avanzate.





Parametri principali dei substrati monocristallini di rame
Materiale Cu
CAS# 7440-50-8
Purezza 990,999% (5N)
Struttura cristallina Fm-3m
Costante di cella unitaria a = 3,614 A
Punto di fusione (oC) 1,084.62
Densità (g/cm)3) 8.96
Durezza 3 Mohs, 343-369 Vickers
Espansione termica (x 10-6K.-1) 16.5
Conduttività termica (W m)-1K.-1) 401
Dimensioni 5 mm x 5 mm x 1 mm Spessore, 10 mm x 10 mm x 0,5 mm Spessore
altre dimensioni sono disponibili su richiesta
lucidatura superficiale L'uso standard è quello di una sola facciata lucida, doppia facciata lucida su richiesta
Orientazioni dei cristalli (100), (110), (111), +/- 0,5 gradi
Roverezza superficiale, Ra: ~ 10 nm
Pacco sigillati in classe 100 sacchi puliti imballati in classe 1000 stanza pulita










applicazioni del substrato di rame



I substrati di rame hanno diverse applicazioni importanti in vari settori a causa dell'eccellente conducibilità elettrica, conducibilità termica e resistenza meccanica del rame.Di seguito sono riportate alcune delle principali applicazioni:

1.Elettronica e semiconduttori

  • Dischi di circuiti stampati (PCB):Il rame è ampiamente utilizzato nei PCB per le interconnessioni elettriche a causa della sua conduttività superiore.
  • Dispositivi ad alta potenza:I substrati di rame sono essenziali nell'elettronica di potenza e nei circuiti integrati in cui la gestione termica è fondamentale.
  • Illuminazione a LED:I substrati di rame sono spesso utilizzati in pacchetti LED ad alta potenza perché possono gestire l'elevato calore generato, garantendo longevità e prestazioni.

2.Gestione termica

  • Dischi di calore e moduli di raffreddamento:I substrati di rame sono utilizzati nei dissipatori di calore per il raffreddamento di dispositivi elettronici, come CPU e GPU.miglioramento delle prestazioni e dell'affidabilità.
  • Moduli di alimentazione:Nei semiconduttori di potenza (ad esempio, MOSFET e IGBT), i substrati di rame fungono da materiale di base per dissipare il calore generato nei sistemi di potenza ad alte prestazioni.

3.Energia rinnovabile

  • Celle fotovoltaiche (solari):I substrati di rame sono utilizzati nelle celle solari, in particolare nella tecnologia solare a film sottile.Il substrato di rame fornisce una conduzione elettrica consentendo al contempo un'efficiente dissipazione del calore dai moduli solari.
  • Celle a combustibile:I substrati di rame possono essere utilizzati nelle celle a combustibile a ossido solido (SOFC) a causa della loro capacità di sopportare alte temperature e garantire un'efficienza energetica ottimale.

4.Servizi di telecomunicazione

  • Dispositivi a RF/microonde:I substrati di rame sono utilizzati nell'imballaggio di componenti RF e microonde ad alta frequenza, dove sia le prestazioni elettriche che la gestione termica sono fondamentali.
  • 5G e reti wireless:Con l'aumento della tecnologia 5G, i substrati di rame vengono utilizzati nelle antenne e nei dispositivi di comunicazione a causa della loro integrità del segnale e dell'efficiente dissipazione del calore.

5.Automotive e aerospaziale

  • Veicoli elettrici:I substrati in rame svolgono un ruolo cruciale nei sistemi di gestione delle batterie dei veicoli elettrici.Aiutano a mantenere l'efficienza dei moduli di alimentazione e dissipano il calore generato durante le operazioni ad alta velocità.
  • Electronica aerospaziale:Nelle applicazioni aerospaziali, i substrati di rame sono utilizzati in avionica e sensori per la loro durata e elevate prestazioni termiche in condizioni estreme.

6.Dispositivi medici

  • Apparecchiature di imaging medico:I substrati di rame sono utilizzati in dispositivi medici come le risonanza magnetica e gli scanner CT, dove sia la conducibilità elettronica che la dissipazione del calore sono essenziali.
  • Dispositivi medici indossabili:I substrati in rame aiutano a miniaturizzare i circuiti elettronici nei dispositivi medici portatili e indossabili mantenendo la loro efficienza.

7.Applicazioni ad alta temperatura

  • di una lunghezza superiore a 50 mm:I substrati di rame sono utilizzati in ambienti ad alta temperatura, in particolare per l'elettronica di potenza come transistor e diodi nelle reti elettriche e nei sistemi di controllo industriale.

La combinazione di conduttività termica ed elettrica del rame lo rende ideale per applicazioni che richiedono una gestione del calore e un efficiente trasferimento di energia.Queste proprietà contribuiscono al suo uso diffuso nella tecnologia moderna.
