Spessore personalizzato Al Substrato di alluminio a singolo cristallo Purezza 99/99% 5×5×1/0.5 mm 10×10×1/0.5 20x20x0.5/1 mm
Dettagli:
Luogo di origine: | Cina |
Marca: | ZMSH |
Termini di pagamento e spedizione:
Tempi di consegna: | 2-4weeks |
---|---|
Termini di pagamento: | T/T |
Informazioni dettagliate |
|||
Struttura cristallina: | Cupi | Parametri della rete:: | 40,04 Å |
---|---|---|---|
Punto della colata: | 660 °C | Densità: | Dx = 2,717 (g/cm3); Dm = 2,70 (g/cm3) |
orientamento: | <100> <110>, <111> | Dimensione: | 10x3mm, 10x5mm, 10x10mm, 15x15mm, 20x15mm, 20x20mm o su misura |
Spessore: | 0.5 mm, 1.0 mm, o personalizzato | Polizione: | con una lunghezza massima non superiore a 20 mm |
Evidenziare: | Spessore Al del substrato personalizzato,5×5×1/0,5 mm di substrato di Al |
Descrizione di prodotto
Al substrato monocristallino Purezza del substrato di alluminio 99/99% 5×5×1/0,5 mm 10×10×1/0,5 20x20x0,5/1 mm
L'astratto del substrato
I substrati monocristallini di alluminio ad alta purezza (99,99%) hanno attirato un'attenzione significativa in varie applicazioni, in particolare nei settori dell'elettronica e dell'optoelettronica.Questo studio esplora i substrati di alluminio di dimensioni 5×5×1 mm, 10×10×1 mm e 20×20×0,5 mm, tutti caratterizzati da un orientamento cristallino di (111) e (100).Questi substrati offrono un'eccellente conduttività termica ed elettricaIl livello di purezza del 99,99% garantisce impurezze minime, che è fondamentale per ottimizzare le prestazioni e l'affidabilità dei dispositivi elettronici.La scelta dell'orientamento del substrato influenza le proprietà fisicheInoltre, le dimensioni uniche offrono flessibilità nella progettazione e nell'integrazione in vari sistemi.Questo studio sottolinea il potenziale dei substrati di alluminio a singolo cristallo nel progresso della tecnologia, in particolare nella microelettronica e nella fotonica, dove la qualità dei materiali e l'integrità strutturale sono fondamentali.

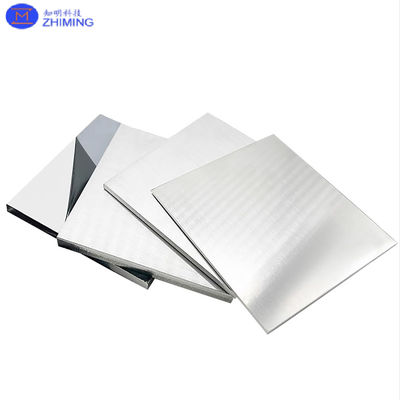

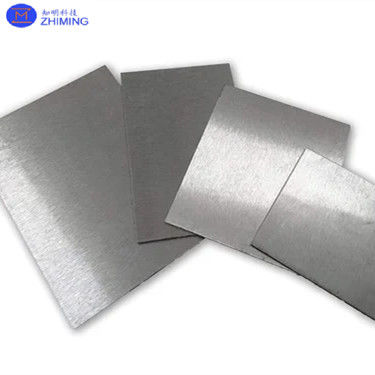

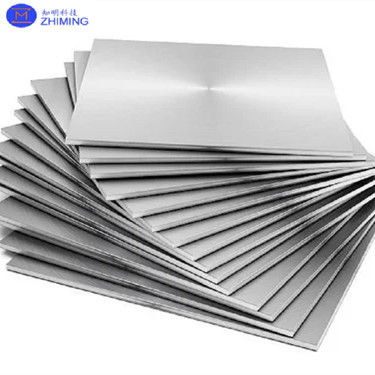

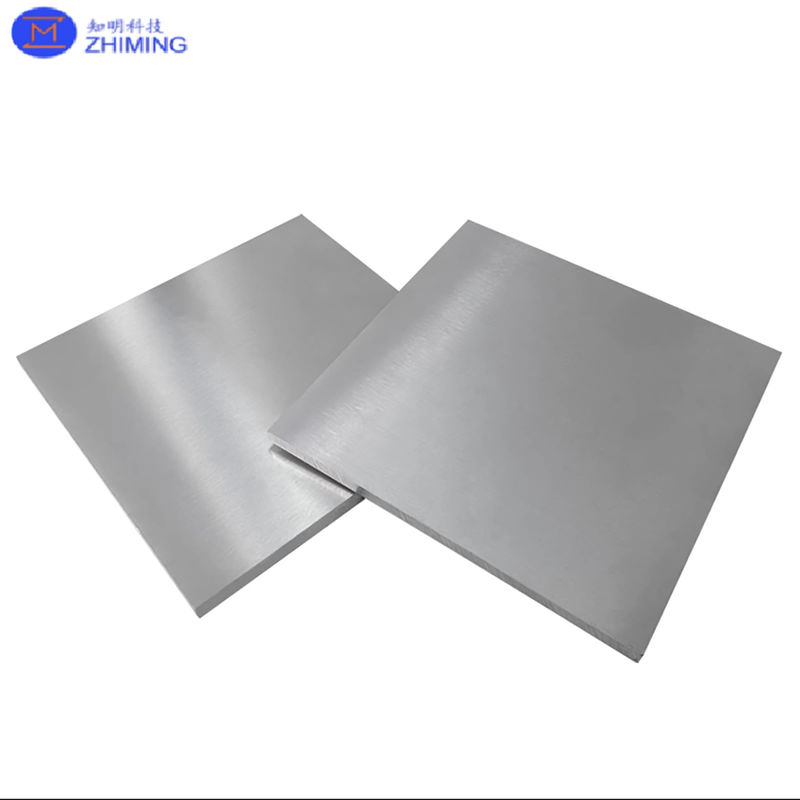

Foto del substrato
Proprietà del substrato
I substrati in alluminio a cristallo singolo hanno livelli di purezza eccezionali del 99,99%, che li rendono altamente adatti per applicazioni avanzate in elettronica e optoelettronica.Questi substrati sono disponibili in varie dimensioni, tra cui 5×5×1 mm, 10×10×1 mm e 20×20×0,5 mm, che forniscono versatilità per diversi disegni di dispositivi. I substrati presentano due orientamenti cristallografici primari: (111) e (100),con il substrato orientato (111) con un parametro reticolare di 4.040 Å. Questo orientamento specifico migliora significativamente la conduttività elettrica e la dissipazione termica del materiale, che sono fondamentali nei dispositivi elettronici ad alte prestazioni.le caratteristiche fisiche del substrato di alluminio contribuiscono alla sua capacità di ridurre al minimo i difetti e le impuritàLa finitura superficiale e lo spessore uniforme consentono inoltre un'efficace integrazione in vari sistemi.agevolare un miglioramento delle prestazioni nelle applicazioni di microelettronica e fotonica.
Specifica/applicazione | Dettagli/caratteristiche |
Struttura cristallina | Cupi |
Parametri del reticolo | 40,04 Å |
Punto di fusione | 660 °C |
Densità (Dx) | 20,717 g/cm3 |
Densità (Dm) | 20,70 g/cm3 |
Orientazione | Classificazione delle sostanze chimiche |
Dimensioni disponibili | 10x3 mm, 10x5 mm, 10x10 mm, 15x15 mm, 20x15 mm, 20x20 mm o personalizzati |
Opzioni di spessore | 0.5 mm, 1,0 mm o personalizzati |
Opzioni di lucidatura | di larghezza uguale o superiore a 20 mm |
Applicazioni elettriche | Alta conduttività elettrica adatta a transistor e circuiti integrati. |
Applicazioni optoelettroniche | Eccellenti proprietà di emissione e assorbimento della luce per LED e diodi laser. |
Gestione termica | L'elevata conduttività termica consente un'efficiente dissipazione del calore nei dispositivi ad alta potenza. |
Fabbricazione di semiconduttori | La bassa densità di difetti dovuta all'alta purezza migliora l'affidabilità e le prestazioni del dispositivo. |
Microelettronica | Le dimensioni personalizzate facilitano l'integrazione in dispositivi elettronici compatti. |
Aerospaziale e automobilistico | Può resistere a sollecitazioni termiche e meccaniche, adatte ad ambienti difficili. |
Applicazioni del substrato
I substrati monocristallini di alluminio con un elevato livello di purezza del 99,99% sono ampiamente utilizzati in elettronica avanzata e dispositivi optoelettronici.10 × 10 × 1 mm, e 20×20×0,5 mm, sono ideali per applicazioni ad alta frequenza, inclusi circuiti a RF (radio frequenza) e dispositivi a microonde.Gli orientamenti dei cristalli (111) e (100) svolgono un ruolo cruciale nel determinare le prestazioni elettriche e termiche di questi dispositivi.Ad esempio, il substrato orientato (111) con un parametro di reticolo di 4,040 Å migliora la mobilità del vettore, rendendolo particolarmente efficace per transistor e circuiti integrati.la loro eccellente conduttività termica consente una dissipazione termica efficiente, che è vitale per mantenere la stabilità delle prestazioni nelle applicazioni ad alta potenza.lo spessore uniforme e la finitura superficiale liscia contribuiscono a un'adesione affidabile durante la fabbricazione del dispositivo, garantendo prestazioni e longevità ottimali.le caratteristiche uniche di questi substrati in alluminio a cristallo singolo li rendono indispensabili per lo sviluppo continuo di sistemi elettronici di nuova generazione.
Domande e risposte
D:Cos'è il cristallo di alluminio?
A:Alumini -13Al: strutture cristalline
c: 404,95 pm. α: 90.000° β: 90.000° γ: 90.000°
