Wafer di silicio fuso JGS1 JGS2 BF33 spessore 8 pollici 12 pollici 750um±25um Ra ≤ 0,5 nm TTV ≤ 10um
Dettagli:
Luogo di origine: | Cina |
Marca: | ZMSH |
Certificazione: | Rohs |
Informazioni dettagliate |
|||
Materiale: | SiO2, silice fuso (quarzo fuso) | Grado: | JGS1 JGS2 (silica fusa di grado ottico) |
---|---|---|---|
Diametro: | 8 pollici 12 pollici | Spessore: | 750 mm±25 mm |
Piano primario:: | 16 +/- 2 mm (solo piatto primario) | Lucidatura di superficie: | Polito a doppio lato (DSP) con rugosità superficiale Ra < 1 nm sia sulla superficie superiore che su |
Finitura superficiale: | S/D 20/10 | TTV: | :">< 10="" um=""> |
Evidenziare: | :">Wafer di silice fuso da 8 pollici,Wafer di silicio fuso JGS1,Wafer di silice fuso da 12 pollici |
Descrizione di prodotto
Wafer di silicio fuso JGS1 JGS2 BF33 spessore 8 pollici 12 pollici 750um±25um Ra ≤ 0,5 nm TTV ≤ 10um
Wafer di silice fuso JGS1 JGS2 BF33 8 pollici 12 pollici
I wafer BF33, un tipo di vetro borosilicato, sono apprezzati per la loro elevata resistenza allo shock termico e alla corrosione chimica.e applicazioni mediche grazie alla loro eccellente durata e proprietà otticheCome JGS1 e JGS2, i wafer BF33 sono disponibili in dimensioni da 8 e 12 pollici, per soddisfare varie esigenze industriali.La loro capacità di mantenere la stabilità in condizioni di alta temperatura li rende una scelta preferita in ambienti che richiedono una gestione termica precisa, contribuendo all'affidabilità e all'efficienza dei sistemi tecnologici avanzati.
Wafer di silicio fuso JGS1 JGS2 BF33 8 pollici 12 pollici
I wafer di silice fuso, inclusi JGS1, JGS2 e BF33, possiedono diverse proprietà distinte che li rendono preziosi nelle industrie ad alta tecnologia:
JGS1:
- Trasmissione UV: eccellente, specialmente nei raggi UV profondi (lunghezze d'onda inferiori a 200 nm).
- Espansione termica: molto basso, rendendolo resistente alle fluttuazioni di temperatura.
- Resistenza chimica: resistente agli acidi e ad altre sostanze corrosive.
- Applicazioni: Adatto per l'ottica UV, i sistemi laser e la produzione di semiconduttori.
JGS2:
- Trasmissione: Alta trasmissione nello spettro visibile e nell'infrarosso vicino (NIR).
- Stabilità termica: maggiore resistenza ai cambiamenti termici rispetto a JGS1.
- Durabilità: Resiste alle temperature estreme ed è resistente allo shock termico.
- Applicazioni: Ideale per l'ottica IR, ambienti ad alta temperatura e strumenti di precisione.
BF33 (vetro borosilicato):
- Resistenza agli urti termici: eccellente, con un coefficiente di espansione termica più elevato rispetto ai wafer JGS.
- Resistenza chimica: resistente agli alcali e agli acidi.
- Proprietà ottiche: Buona trasmissione della luce nello spettro visibile.
- Applicazioni: comunemente utilizzato in ottica, elettronica e applicazioni mediche che richiedono componenti in vetro durevoli.
Le dimensioni disponibili includono wafer standard da 8 e 12 pollici, che possono essere personalizzati in base alle esigenze specifiche dell'industria.
Wafer di silice fuso JGS1 JGS2 BF33 8 pollici 12 pollici ̇s applicazioni
I wafer di silice fuso come JGS1, JGS2 e BF33 sono ampiamente utilizzati in vari settori a causa delle loro proprietà distinte.
JGS1 Wafer di silice fuso:
- Ottica UV: JGS1 è altamente trasparente nella gamma ultravioletta profonda (UV), rendendolo ideale per lenti UV, finestre e componenti ottici nei sistemi laser e nella fotolitografia.
- Fabbricazione di semiconduttori: Frequentemente utilizzato nei substrati delle foto-maschere, nell'ottica di precisione e nei processi di litografia a causa della sua bassa espansione termica e della sua eccellente resistenza chimica.
- Sistemi laser: utilizzato in sistemi laser ad alta potenza in cui la trasparenza UV e la stabilità termica sono essenziali.
- Ricerca scientifica: utilizzato in strumenti ad alta precisione e dispositivi analitici che richiedono una trasmissione UV superiore.
JGS2 Wafer di silice fuso:
- Ottica infrarossa (IR): L'elevata trasmissione nelle regioni visibile e vicino all'infrarosso (NIR) rende JGS2 ideale per sensori IR, finestre e lenti negli strumenti scientifici e nelle applicazioni industriali.
- Applicazioni ad alta temperatura: L'eccezionale stabilità termica di JGS2 lo rende adatto per finestre di forno, ambienti ad alta temperatura e substrati in condizioni estreme.
- Strumenti ottici di precisione: comunemente utilizzati in strumenti che richiedono sia chiarezza ottica che resistenza all'espansione termica e allo stress meccanico.
BF33 Wafer di vetro al borosilicato:
- Dispositivi ottici ed elettronici: A causa della sua elevata resistenza allo shock termico e della sua durabilità chimica, il BF33 è utilizzato nella tecnologia di visualizzazione, nei sensori e nei componenti elettronici.
- Apparecchiature mediche e di laboratorio: Ideale per la diagnostica medica, l'acquario di laboratorio e i dispositivi analitici che richiedono resistenza chimica e chiarezza ottica.
- Applicazioni industriali: Frequentemente utilizzato nei dispositivi ottici industriali e nelle apparecchiature di monitoraggio ambientale, dove la durata meccanica e chimica è importante.
Dimensioni standard: i wafer JGS1, JGS2 e BF33 sono generalmente disponibili in8 pollici- e12 pollicile dimensioni, anche se possono essere personalizzate per soddisfare specifiche esigenze industriali, specialmente in settori come l'ottica, la produzione di semiconduttori, l'aerospaziale, i dispositivi medici e la ricerca.

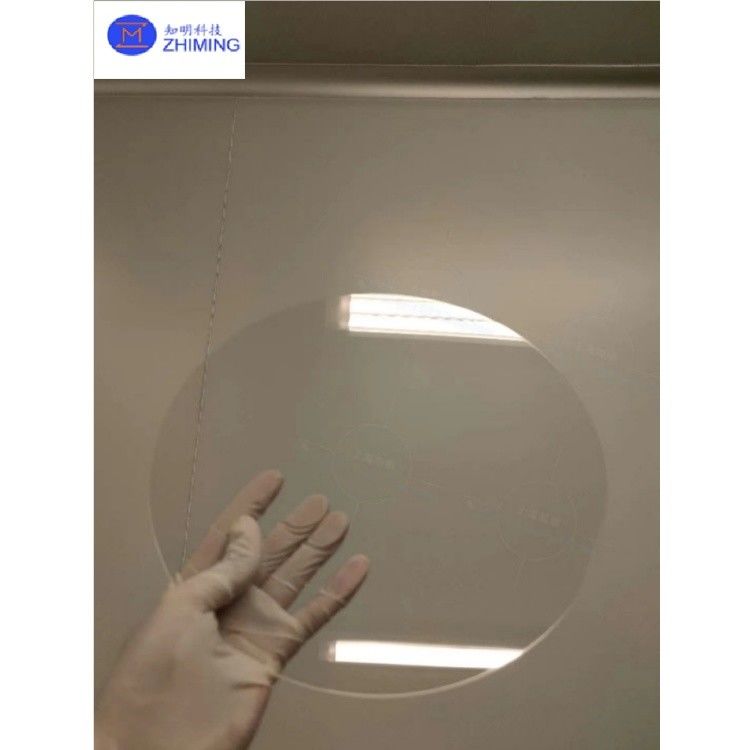

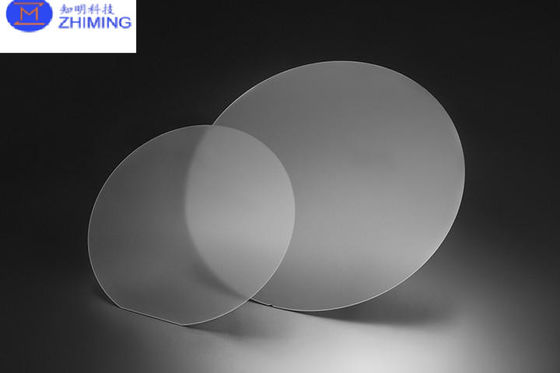

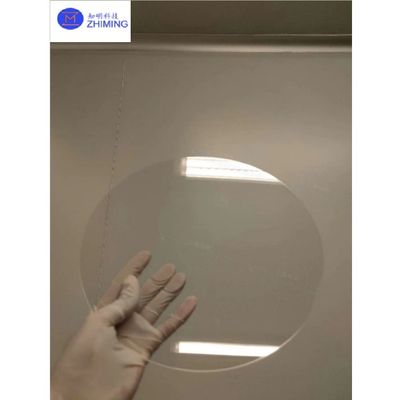

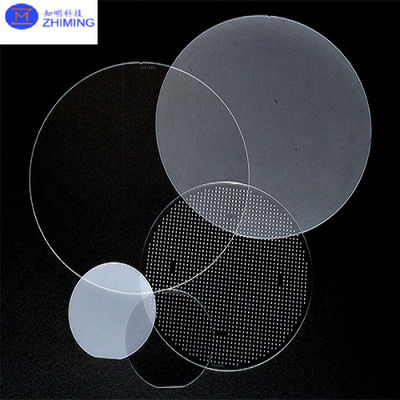

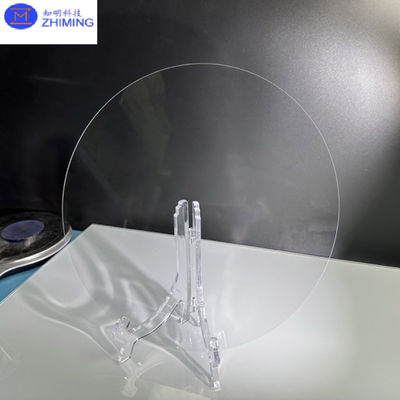

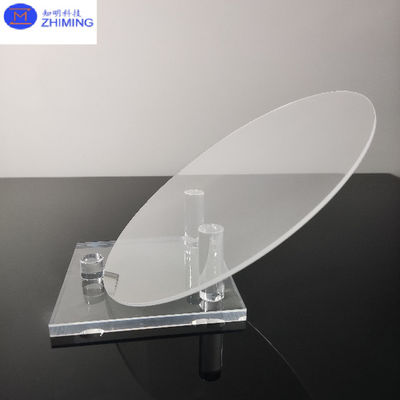

Wafer di silicio fuso JGS1 JGS2 BF33 8 pollici 12 pollici ′s foto
