Wafer Si 4 pollici lucidato CZ Dopante Arsenico ((As) Borone ((B)) Fosforo ((Ph)) (100) Semiconduttore
Dettagli:
| Luogo di origine: | Cina |
| Marca: | ZMSH |
Termini di pagamento e spedizione:
| Tempi di consegna: | 2-4 settimane |
|---|---|
| Termini di pagamento: | T/T |
|
Informazioni dettagliate |
|||
| Materiale: | altri prodotti | Diametro: | 100 mm |
|---|---|---|---|
| Drogante: | P/Boro o N/As | Resistenza: | 0.001-0.005 Ω.CM |
| orientamento: | 100 | Orientazione delle fette: | ±0.5° |
| Tolleranza del diametro: | 100 ± 0,3 mm | Localizzazione primaria: | < 110> ± 1 |
| Lunghezza piana primaria: | 32.5±2,5 mm | Tolleranza dello spessore: | 500 ± 20 μm |
| Evidenziare: | Wafer in Si da 4 pollici.,Wafer di si della CZ,Wafer di Si semiconduttore |
||
Descrizione di prodotto
Wafer Si 4 pollici lucidato CZ Dopante Arsenico ((As) Borone ((B)) Fosforo ((Ph)) (100) Semiconduttore
Descrizione di Si Wafer:
Un wafer di silicio è un disco rotondo molto sottile tagliato da silicio di alta purezza.Poi è pulito.I wafer al silicio sono realizzati con silicio di alta purezza e sono il materiale dei dispositivi semiconduttori.Questi wafer possono anche essere fabbricati con un'intaglio SEMI o con uno o due piatti SEMI.Siamo specializzati nella produzione di wafer di silicio lucidato di alta qualità per semiconduttori ed applicazioni elettroniche.I nostri wafer di silicio lucido da 100 mm offrono materiale monocristallino monocristallino di prima qualità con resistenza elettrica strettamente controllata e specifiche di variazione dello spessoreQuesto prodotto è costituito da wafer di silicio di 100 mm di diametro tagliati da un singolo lingotto di cristallo coltivato con il metodo Czochralski (CZ).Sono stati lucidati su un lato o su due lati per ottenere un'eccezionale uniformità dello spessore, le prestazioni delle particelle, la microrrossura superficiale e le specifiche di piattezza.
Il carattere di Si Wafer:
1. Qualità superiore Tutti i wafer di silicio sono nuovi, wafer di silicio vergini non sono mai stati utilizzati o riutilizzati
2. Superficie pronta all' epi
3. Materiale monocristallino Tutti i wafer sono realizzati con materiale di silicio monocristallino di prima qualità
4- Superare gli standard del settore - I nostri wafer di silicio da 100 mm superano le specifiche dello standard SEMI e gli standard del settore
5. Applicazioni versatili ️ I nostri wafer di silicio da 100 mm sono adatti a una vasta gamma di applicazioni, tra cui la produzione di semiconduttori, la ricerca e lo sviluppo e gli scopi educativi
6. Affidati dai leader del settore
7- Controllo e ispezione della qualità - Ogni wafer è sottoposto a un'ampia ispezione e prova della qualità
8. Secure Packaging – Wafers are packaged in dedicated ultra-clean PP cassettes and double-bagged in antistatic bags under class 100 cleanroom conditions to protect the surface from particulate contamination
9. Prezzi competitivi WaferPro offre prezzi competitivi con sconti di quantità disponibili
10. Certificato di conformità Un COC è incluso con ogni ordine che indica le specifiche esatte del wafer.
La forma del Si Wafer:
| Nome del prodotto | Wafer lucidato da 4 pollici |
| Materiale | Silicio |
| Diametro | 100 ± 0,2 mm |
| Spessore | 525±15um / come richiesto |
| Tipo/Dopant: | P/Boro o N/As |
| Resistenza | su richiesta |
| Orientazione | < 100> |
| Grado | Classificazione di base/classificazione di prova |
| Crescita | CZ |
| Localizzazione primaria | < 110> ± 1 |
| Lunghezza piatta primaria | 32.5±2,5 mm |
| Tolleranza dello spessore | 500 ± 20 μm |
| TTV | < 10 μm |
| TIR | < 10 mm |
| Warp. | < 30 μm |
| Inchinati. | < 30 μm |
| Superficie anteriore | Polizione |
| Superficie posteriore | Smallatura |
| Oxidazione | Oxidazione umida |

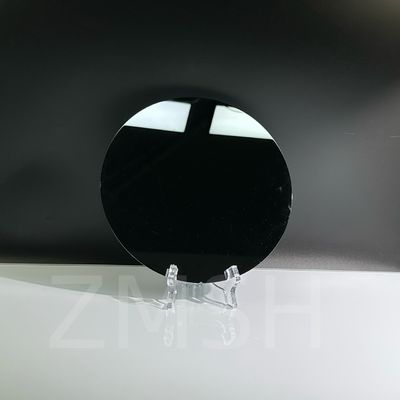

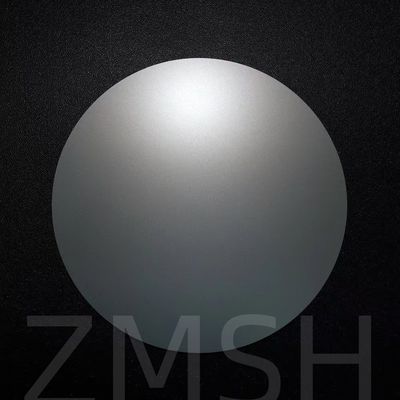

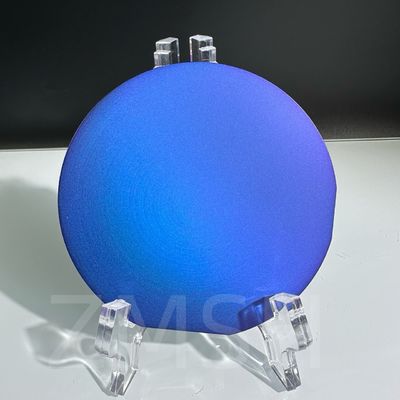

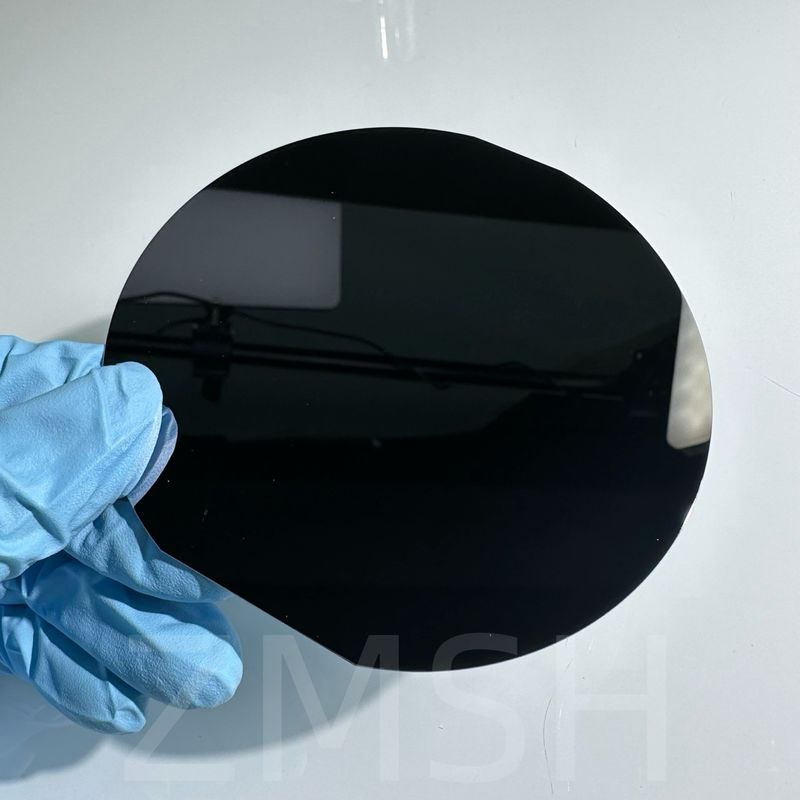

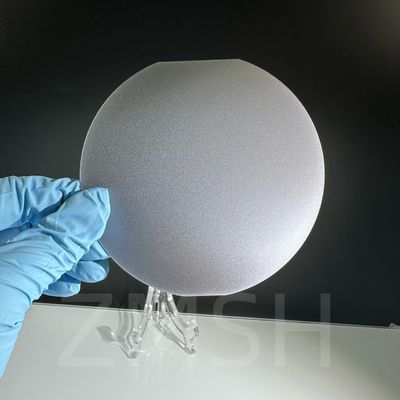

IlFotografia fisica di Si Wafer:
IlApplicazionedi Si Wafer:
1Produzione di microchip e produzione di circuiti integrati
2. MEMS e sistemi microelettromeccanici
3. Fabbricazione di semiconduttori e sensori
4. Illuminazione a LED e creazione di diodi laser
5. celle e wafer solari/fotovoltaici
6. Componenti di apparecchiature ottiche
7. pannelli sandwich isolati
8. R & S prototipazione e collaudo
IlImmagini di applicazionedi Si Wafer:
Personalizzazione:
Siamo specializzati nella lavorazione e fornitura di vari tipi di wafer di silicio di alta qualità.
Metodi di crescita dei wafer di silicio a cristallo singolo: CZ (Czochralski), MCZ e altri.
Dimensioni: 2", 4", 5", 6", 8" così come diametri personalizzati e wafer di silicio a forma non standard.
Finiture superficiali: lucidato su un solo lato, lucidato su due lati, macinato, ecc.
Tipo di conducibilità: semiconduttori intrinseci di tipo N, P.
Specificativi: adattati per una vasta gamma di applicazioni.
Capacità di approvvigionamento: inventario esteso con vari tipi disponibili in magazzino.
Flessibilità di elaborazione: elaborazione su misura di varie specifiche, su misura per soddisfare le esigenze del cliente con tempi di consegna brevi.
FAQ:
1Q: Quali finiture di superficie possiamo fornire?
R: Offriamo wafer con lucidatura a doppio lato (DSP), lucidatura a lato singolo (SSP) o superfici incise/incise.
2. Q: Quali personalizzazioni sono disponibili?
R: Le nostre capacità includono la marcatura laser, l'etichettatura dei wafer e varie modifiche dei bordi come tagli o incisioni per le vostre esigenze esatte.
3D: Che taglie offrite?
A: Oltre ai nostri wafer in silicio da 4 pollici (100 mm), forniamo anche dimensioni di diametro 2 ′′, 3 ′′, 150 mm, 200 mm e 300 mm. Altre dimensioni personalizzate possono essere disponibili su richiesta.
