5×5 mm 10×10 mm Wafer SiC 4H-P 6H-P 3C-N tipo di produzione di grado di ricerca di grado di dummy
Dettagli:
| Place of Origin: | China |
| Marca: | ZMSH |
Termini di pagamento e spedizione:
| Delivery Time: | 2 weeks |
|---|---|
| Payment Terms: | 100%T/T |
|
Informazioni dettagliate |
|||
| Tipo: | 4H/6H-P 3C-N | TTV/Bow/Warp: | ≤ 2,5 μm/≤ 5 μm/≤ 15 μm/≤ 30 μm |
|---|---|---|---|
| Grado: | Manichino di ricerca di produzione | Diametro: | 5*5mm±0,2mm e 10*10mm±0,2mm |
| Spessore: | 350 μm±25 μm | Orientamento del wafer: | All'esterno dell'asse: 2,0°-4,0° verso 112 0 ± 0,5° per 4H/6H-P, sull'asse: 111,0 ± 0,5° per 3C-N |
| Resistenza: | 4H/6H-P ≤0,1 Ωcm 3C-N ≤0,8 mΩ•cm | Esclusione del bordo: | 3 millimetri |
| Evidenziare: | Wafer 3C-N SiC,Wafer 4H-P SiC,Wafer 6H-P SiC |
||
Descrizione di prodotto
5×5mm 10×10mm Wafer SiC 4H-P 6H-P 3C-N Tipo di produzione Grado di ricerca Grado di simulazione Grado
Descrizione delle onde SiC da 5×5 mm e da 10×10 mm:
I wafer in carburo di silicio (SiC) da 5×5 mm e 10×10 mm sono substrati di piccole dimensioni che svolgono un ruolo cruciale in varie applicazioni di semiconduttori.Comunemente utilizzati in dispositivi elettronici compatti in cui lo spazio è limitatoQuesti wafer SiC sono componenti essenziali nella fabbricazione di dispositivi elettronici, elettronica di potenza, optoelettronica e sensori.Le loro dimensioni specifiche soddisfano esigenze diverse in termini di limitazioni di spazio, le esigenze di sperimentazione e la scalabilità della produzione.e i produttori sfruttano queste onde SiC per sviluppare tecnologie all'avanguardia ed esplorare le proprietà uniche del carburo di silicio per una vasta gamma di applicazioni.
I caratteri di 5 × 5 mm e 10 × 10 mm wafer SiC:
4H-P tipo SiC:
Alta mobilità elettronica.
Adatto per applicazioni ad alta potenza e ad alta frequenza.
Eccellente conduttività termica.
Ideale per operazioni ad alta temperatura.
6H-P tipo SiC:
Buona resistenza meccanica.
Alta conduttività termica.
Utilizzato in applicazioni ad alta potenza e ad alta temperatura.
Adatto per l'elettronica in ambienti difficili.
3C-N tipo SiC:
Versatile per elettronica e optoelettronica.
Compatibile con la tecnologia del silicio.
Adatto per circuiti integrati.
Offre opportunità per l'elettronica a banda larga
La forma dei wafer SiC da 5 × 5 mm e da 10 × 10 mm:
| Grado | Grado di produzione (Grado P) |
Grado di ricerca (Grado R) |
Grado per finti (Grado D) |
|
| Orientazione primaria piatta | 4H/6H-P | {10-10} ± 5,0° | ||
| 3C-N | {1-10} ± 5,0° | |||
| Lunghezza piatta primaria | 150,9 mm ± 1,7 mm | |||
| Lunghezza piatta secondaria | 80,0 mm ±1,7 mm | |||
| Orientazione piatta secondaria | Silicone verso l'alto: 90° CW. da Prime flat ±5,0° | |||
| Roverezza | Ra≤1 nm polacco CMP Ra≤0,2 nm |
|||
| Fessure di bordo Con la luce ad alta intensità |
Nessuna | 1 consentito, ≤ 1 mm | ||
| Dischi esattori Con la luce ad alta intensità |
Superficie cumulata ≤ 1 % | Superficie cumulata ≤ 3 % | ||
| Aree politipiche Con la luce ad alta intensità |
Nessuna | Superficie cumulativa ≤ 2 % | Superficie cumulativa ≤ 5% | |
| Graffi sulla superficie del silicio Con la luce ad alta intensità |
3 graffi a 1 × wafer diametro lunghezza cumulativa |
5 graffi a 1 × wafer diametro lunghezza cumulativa |
8 graffi a 1 × diametro del wafer lunghezza cumulativa |
|
| Frutta a guscio alta Per intensità luce luce |
Nessuna | 3 consentiti, ≤ 0,5 mm ciascuno | 5 consentiti, ≤ 1 mm ciascuno | |
| Contaminazione della superficie del silicio Con un'alta intensità |
Nessuna | |||
| Imballaggio | Cassette a più wafer o contenitori a singola wafer | |||

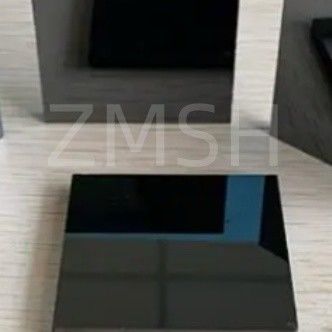

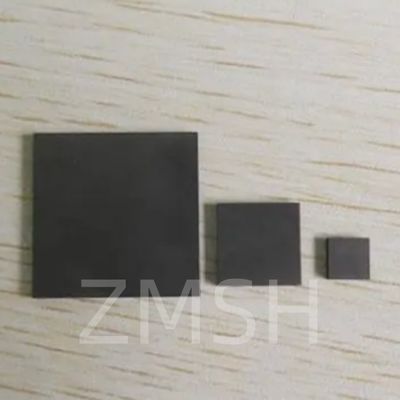

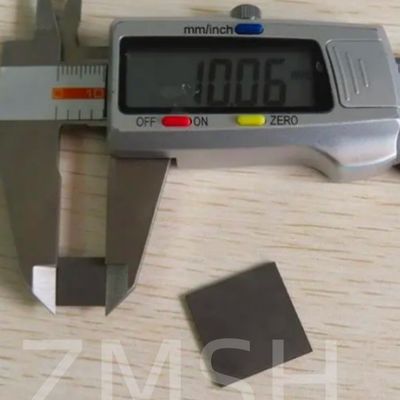

La foto fisica di 5×5mm e 10×10mm wafer SiC:
L'applicazione di una wafer SiC da 5×5 mm e da 10×10 mm:
4H-P tipo SiC:
Elettronica ad alta potenza: utilizzata nei diodi di potenza, nei MOSFET e nei raddrizzatori ad alta tensione.
Dispositivi RF e microonde: adatti alle applicazioni ad alta frequenza.
Ambienti ad alta temperatura: ideale per sistemi aerospaziali e automobilistici.
6H-P tipo SiC:
Elettronica di potenza: utilizzata nei diodi di Schottky, nei MOSFET di potenza e nei tiristori per applicazioni ad alta potenza.
Elettronica ad alta temperatura: adatta per elettronica in ambienti difficili.
3C-N tipo SiC:
Circuiti integrati: ideali per IC e MEMS a causa della compatibilità con la tecnologia del silicio.
Optoelettronica: utilizzata in LED, fotodettori e sensori.
Sensori biomedici: applicati nei dispositivi biomedici per varie applicazioni di rilevamento.

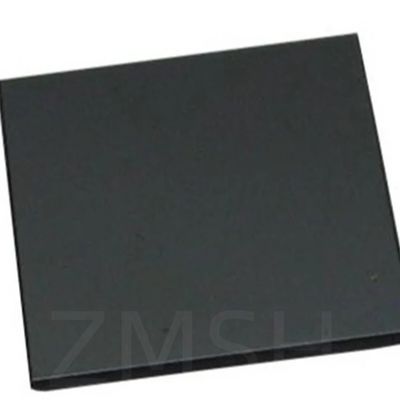

L'applicazioneImmagini di wafer SiC da 5 × 5 mm e 10 × 10 mm:
FAQ:
1D: Qual è la differenza tra 3C e 4H-SiC?
R:In generale, il 3C-SiC è conosciuto come politipo stabile a bassa temperatura, mentre il 4H e il 6H-SiC sono conosciuti come politipi stabili ad alta temperatura.che richiedono una temperatura relativamente elevata e la quantità di difetti dello strato epitaxiale sono correlate al rapporto Cl/Si.
