Wafer SiC 4 pollici 12 pollici 4H N tipo Semi tipo di produzione di qualità di ricerca di qualità di dummy DSP personalizzazione
Dettagli:
| Place of Origin: | China |
| Marca: | ZMSH |
| Model Number: | Silicon Carbide |
Termini di pagamento e spedizione:
| Tempi di consegna: | 2-4 settimane |
|---|---|
| Termini di pagamento: | T/T |
|
Informazioni dettagliate |
|||
| impurità: | Impurità libera/bassa | Resistenza: | Resistività massima minima |
|---|---|---|---|
| Arco/filo di ordito: | ≤ 50 mm | Tipo: | 4H |
| TTV: | ≤2um | Grado: | Manichino di ricerca di produzione |
| Piatto: | Lambda/10 | Materiale: | Carburo di silicio |
| Dia: | 12inch | ||
| Evidenziare: | Wafer 4H SiC,Wafer in SiC da 4 pollici,Wafer SiC di grado di ricerca |
||
Descrizione di prodotto
Wafer SiC 4 pollici 12 pollici 4H N tipo Semi tipo di produzione di qualità di ricerca di qualità di dummy DSP personalizzazione
Descrizione del prodotto di12 polliciWafer a base di SiC:
The rapid development of first-generation and second-generation semiconductor materials represented by silicon (Si) and gallium arsenide (GaAs) has propelled the swift advancement of microelectronics and optoelectronics technologiesTuttavia, a causa delle limitazioni delle prestazioni dei materiali, i dispositivi realizzati con questi materiali semiconduttori funzionano per lo più in ambienti inferiori a 200 °C,non soddisfano i requisiti dell'elettronica moderna per le apparecchiature ad alta temperatura, apparecchi ad alta frequenza, ad alta tensione e resistenti alle radiazioni.Ofrelle di carburo di silicio, in particolareWafer SiC da 12 pollici- eWafer di SiC di 300 mm, offrono proprietà materiali superiori che consentono prestazioni affidabili in condizioni estreme.Wafer SiC di grande diametroLa Commissione ha adottato una proposta di regolamento (CE) del Consiglio che modifica il regolamento (CE) n.
Il personaggiodi12 polliciWafer a base di SiC:
1Large Bandgap:
I wafer a carburo di silicio da 12 pollici hanno un ampio intervallo di banda, in genere compreso tra 2,3 e 3,3 elettroni-volt, superiore a quello del silicio.Questo ampio intervallo di banda consente ai dispositivi a wafer in carburo di silicio di funzionare in modo stabile in applicazioni ad alta temperatura e alta potenza e di mostrare un'elevata mobilità elettronica.
2. Alta conduttività termica:
Wafer in carburo di silicio da 12 pollici La conduttività termica dei wafer di carburo di silicio è circa tre volte superiore a quella del silicio, raggiungendo fino a 480 W/mK. Questa elevata conduttività termica consente il carburo di silicio.dispositivi a wafer per dissipare rapidamente il calore, rendendoli idonei ai requisiti di gestione termica dei dispositivi elettronici ad alta frequenza.
3Campo elettrico ad alta rottura:
Wafer in carburo di silicio da 12 pollici hanno un campo elettrico di degradazione elevato, significativamente superiore a quello del silicio, il che significa che, nelle stesse condizioni del campo elettrico, i wafer di carburo di silicio possono resistere a tensioni più elevate,che contribuiscono all'aumento della densità di potenza dei dispositivi elettronici.
4. Corrente a bassa perdita:
A causa delle caratteristiche strutturali dei wafer al carburo di silicio, presentano correnti di fuga molto basse,rendendoli adatti per applicazioni in ambienti ad alta temperatura in cui esistono requisiti rigorosi per la corrente di fuga.
Tabella dei parametri di 4 pollici 12 pollici Wafer SiC:
| Grado | Grado zero di MPD | Grado di produzione | Grado per finti | |
| Diametro | 100.0 mm +/- 0,5 mm300.0 mm +/- 0,5 mm | |||
| Spessore | 4H-N | 350 mm +/- 20 mm | 350 mm +/- 25 mm | |
| 4H-SI | 1000 mm +/- 50 mm | 500 mm +/- 25 mm | ||
| Orientazione dei wafer | Su asse: <0001> +/- 0,5 gradi per 4H-SI | |||
| Al di fuori dell'asse: 4,0 gradi verso <11-20> +/-0,5 gradi per 4H-N | ||||
| Resistenza elettrica | 4H-N | 0.015 ~ 0.025 | 0.015 ~ 0.028 | |
| (Ohm-cm) | 4H-SI | > 1E9 | > 1E5 | |
| Orientazione primaria piatta | {10-10} +/- 5,0 gradi | |||
| Lunghezza piatta primaria | 32.5 mm +/- 2,0 mm | |||
| Lunghezza piatta secondaria | 18.0 mm +/- 2,0 mm | |||
| Orientazione piatta secondaria | Silicio verso l'alto: 90° CW dal piano primario +/- 5,0° | |||
| Esclusione dei bordi | 3 mm | |||
| LTV/TTV/Bow/Warp |
3um /5um /15um /30um/50um |
10um /15um /25um /40um/50um |
||
| Roughness superficiale | Polish Ra < 1 nm sulla superficie C | |||
| CMP Ra < 0,2 nm | Ra < 0,5 nm | |||
| Fessure ispezionate con luce ad alta intensità | Nessuna | Nessuna | 1 consentito, 2 mm | |
| Dischi esattori controllati con luce ad alta intensità | Superficie cumulata ≤ 0,05% | Superficie cumulata ≤0,1 % | ||
| Aree di politipo ispezionate con luce ad alta intensità | Nessuna | Nessuna | Superficie cumulativa ≤ 3% | |
| Graffi controllati con luce ad alta intensità | Nessuna | Nessuna | Lunghezza cumulata ≤ 1x diametro della wafer | |
| Fragmentazione dei bordi | Nessuna | Nessuna | 5 consentiti, ≤ 1 mm ciascuno | |
| Contaminazione superficiale verificata con luce ad alta intensità | Nessuna | |||

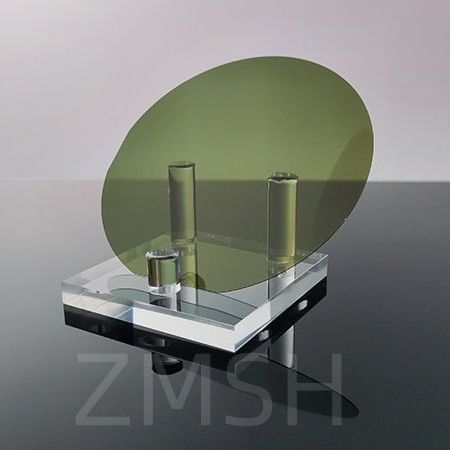

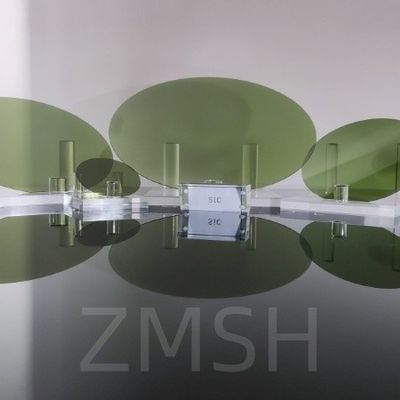

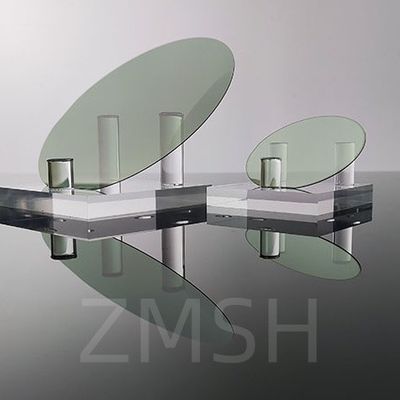

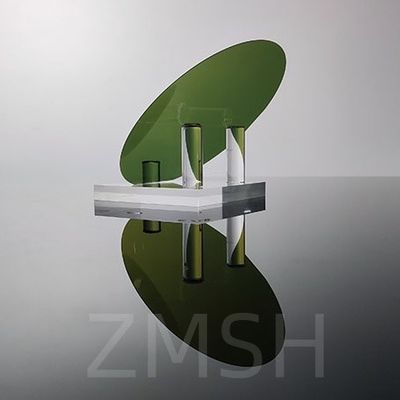

Foto fisica di un Wafer SiC da 4 pollici e 12 pollici:
Applicazioni del Wafer SiC:
1Nel campo dell'elettronica, i wafer di carburo di silicio sono ampiamente utilizzati nella fabbricazione di dispositivi semiconduttori.può essere utilizzato nella produzione di carburanti ad alta potenza, dispositivi elettronici ad alta frequenza e ad alta temperatura come transistor di potenza, transistor a effetto campo RF e dispositivi elettronici ad alta temperatura.le onde di carburo di silicio possono essere utilizzate anche nella fabbricazione di dispositivi ottici come i LED, diodi laser e celle solari. Il wafer in carburo di silicio (SiC) da 4 pollici e 12 pollici è utilizzato per veicoli ibridi ed elettrici e per la generazione di energia verde.
2.Nel campo delle applicazioni termiche, i wafer al carburo di silicio trovano un ampio utilizzo.può essere utilizzato nella produzione di materiali ceramici ad alta temperatura.
3Nel campo dell'ottica, le onde di carburo di silicio hanno anche ampie applicazioni.può essere utilizzato nella produzione di dispositivi otticiInoltre, i wafer di carburo di silicio possono essere utilizzati anche nella produzione di componenti ottici come le finestre ottiche.
Immagine dell'applicazione di una goccia di SiC:
FAQ:
R:I nostri diametri standard variano da 25,4 mm a 300 mm; i wafer possono essere prodotti in diversi spessori e orientamenti con lati lucidati o non lucidati e possono includere dopanti.
2. D: Qual è la differenza tra wafer di silicio e wafer di carburo di silicio?
R: Rispetto al silicio, il carburo di silicio tende ad avere una gamma più ampia di applicazioni in scenari a temperature più elevate,ma a causa del suo processo di preparazione e della purezza del prodotto finito ottenuto.
Raccomandazione del prodotto:
1.2 pollici SIC Silicon Carbide Wafer 4H-N
2.Wafer di carburo di silicio da 8 pollici
