Wafer SiC 4H N Tipo 8 pollici di produzione di qualità Dummy di qualità personalizzata Wafer di carburo di silicio lucidato a doppio lato
Dettagli:
Luogo di origine: | Cina |
Marca: | ZMSH |
Numero di modello: | Wafer del carburo di silicio |
Termini di pagamento e spedizione:
Tempi di consegna: | 2-4weeks |
---|---|
Termini di pagamento: | T/T |
Informazioni dettagliate |
|||
Parametro: | N-TYPE | Polytype: | 4H |
---|---|---|---|
Spessore: | 500.0μm±25.0μm | gradi: | Prime, Dummy, Ricerca. |
Diametro: | 200.0 mm +0 mm/-0,5 mm | Orientamento della tacca: | <1-100>±1° |
Roverezza superficiale ((10μm×10μm): | Si Ra ≤ 0,2 nm;C Ra ≤ 0,5 nm | Contaminazione da metalli superficiali: | (Al, Cr, Fe, Ni, Cu, Zn, Pb, Na, K, Ti, Ca, V, Mn) ≤ 1E11cm-2 |
Evidenziare: | Wafer SiC di 8 pollici di diametro,LTV TTV BOW Warp SiC Wafer,Wafer di SiC di grado P |
Descrizione di prodotto
Wafer SiC 4H N Tipo 8 pollici di produzione di qualità Dummy di qualità personalizzata Wafer di carburo di silicio lucidato a doppio lato
Descrizione del Wafer SiC:
Il Wafer SiC è un materiale semiconduttore con eccellenti proprietà elettriche e termiche.Oltre alla sua elevata resistenza termicaRispetto ad altri semiconduttori, un wafer al carburo di silicio è ideale per una vasta gamma di applicazioni di potenza e tensione.Ciò significa che è adatto a una varietà di dispositivi elettrici e ottici.Il Wafer SiC è il materiale semiconduttore più popolare disponibile.Il wafer di carburo di silicio è un materiale molto utile per vari tipi di dispositivi elettroniciOffriamo un assortimento di Wafer e substrati di SiC di alta qualità, disponibili sia in forme di tipo n che di semi-isolamento.
Il carattere della Wafer SiC:
1Energia a banda larga.
2. Alta conduttività termica
3. Alta durezza
4Buona stabilità chimica
La forma del Wafer SiC:
Immobili | Grado P | Grado D | |
Forma cristallina | 4H | ||
Politipo | Nessuna autorizzata | Superficie ≤ 5% | |
(MPD) a | ≤ 1/cm2 | ≤ 5/cm2 | |
Dischi esattori | Nessuna autorizzata | Superficie ≤ 5% | |
Inclusioni a | Superficie ≤ 0,05% | N/A | |
Resistenza | 0.015Ω•cm 0.028Ω•cm | 0.014Ω•cm 0.028Ω•cm | |
(EPD) a | ≤ 8000/cm2 | N/A | |
(TED) a | ≤ 6000/cm2 | N/A | |
(BPD) a | ≤ 2000/cm2 | N/A | |
(TSD) a | ≤ 1000/cm2 | N/A | |
Errore di impilazione | ≤ 1% Superficie | N/A | |
Orientazione a tacca | < 1° ± 1° | ||
Angolo di taglio | 90° +5°/-1° | ||
Profondità di tacca | 10,00 mm + 0,25 mm/-0 mm | ||
Disorientamento ortogonale | ± 5,0° | ||
Finitura superficiale | C-Face: lucidatura ottica, Si-Face: CMP | ||
Connessione a un'altra parte | Fabbricazione a base di legno | ||
Roverezza superficiale ((10μm×10μm) | Si Ra ≤ 0,2 nm;C Ra ≤ 0,5 nm | ||
LTV ((10 mm×10 mm) a | ≤ 3 μm | ≤ 5 μm | |
(TTV) a | ≤ 10 μm | ≤ 10 μm | |
(BOW) a | ≤ 25 μm | ≤ 40 μm | |
(Warp) a | ≤ 40 μm | ≤ 80 μm |

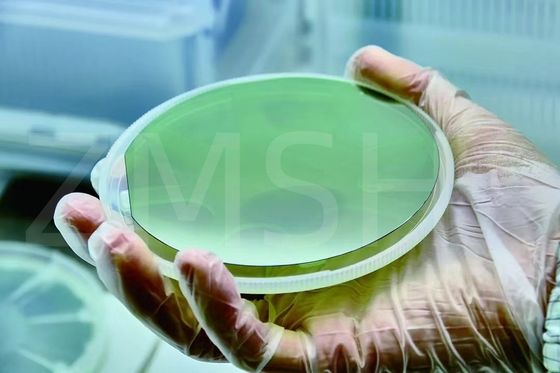

La foto fisica di SiC Wafer:
Applicazione di Wafer SiC:
1. Dispositivi di alimentazione:
I wafer SiC sono ampiamente utilizzati nella produzione di dispositivi elettronici di potenza come i MOSFET di potenza (transistor a effetto di campo di ossido metallico-semiconduttori), i diodi Schottky e i moduli integrati di potenza.A causa dei vantaggi della elevata conducibilità termica, elevata tensione di rottura e elevata mobilità elettronica del SiC, questi dispositivi possono realizzare una conversione di potenza efficiente e ad alte prestazioni ad alta temperatura, alta tensione,e ambienti ad alta frequenza.
2. Dispositivi optoelettronici:
I wafer SiC svolgono un ruolo cruciale nei dispositivi optoelettronici, essendo utilizzati per la produzione di fotodettori, diodi laser, fonti UV, tra gli altri.Le proprietà ottiche ed elettroniche superiori del carburo di silicio lo rendono un materiale preferito, particolarmente eccellente nelle applicazioni che richiedono alte temperature, frequenze e livelli di potenza.
3. Dispositivi a radiofrequenza (RF):
I wafer SiC sono utilizzati anche nella fabbricazione di dispositivi RF come amplificatori di potenza RF, interruttori ad alta frequenza, sensori RF e altro ancora.e minori perdite di SiC lo rendono una scelta ideale per applicazioni RF come comunicazioni wireless e sistemi radar.
4- Elettronica ad alta temperatura:
A causa della sua elevata stabilità termica e della sua resistenza alle temperature, le onde SiC sono utilizzate nella produzione di elettronica progettata per funzionare in ambienti ad alta temperatura,compresa l'elettronica di potenza ad alta temperatura, sensori e controllori.
Immagine di applicazione di Wafer SiC:
Domande e risposte:
1D:Che cos'e'?significatodi wafer di carburo di silicio di alta qualità?
R: Si tratta di un passo cruciale per consentire la produzione su larga scala di dispositivi a carburo di silicio, soddisfacendo la domanda dell'industria dei semiconduttori di dispositivi ad alte prestazioni e altamente affidabili.
2D: Come vengono utilizzati i wafer di carburo di silicio in specifiche applicazioni di semiconduttori come l'elettronica di potenza e l'optoelettronica?
R: I wafer di carburo di silicio sono utilizzati in elettronica di potenza per dispositivi come MOSFET di potenza, diodi Schottky,e moduli di potenza grazie alla loro elevata conduttività termica e capacità di gestione della tensioneNell'optoelettronica, le onde SiC sono utilizzate per fotodettori, diodi laser e fonti UV a causa del loro ampio intervallo di banda e della loro stabilità ad alta temperatura.abilitanti dispositivi optoelettronici ad alte prestazioni.
3Q: Quali vantaggi offre il carburo di silicio (SiC) rispetto alle tradizionali onde di silicio nelle applicazioni dei semiconduttori?
R: Il carburo di silicio offre diversi vantaggi rispetto ai tradizionali wafer di silicio, tra cui una maggiore tensione di rottura, una maggiore conducibilità termica, un intervallo di banda più ampio e una maggiore stabilità della temperatura.Queste proprietà rendono i Wafer SiC ideali per la produzione di energia ad alta potenza, applicazioni ad alta frequenza e ad alta temperatura in cui i tradizionali wafer di silicio potrebbero non funzionare in modo ottimale.
