Visualizzazione del prodotto

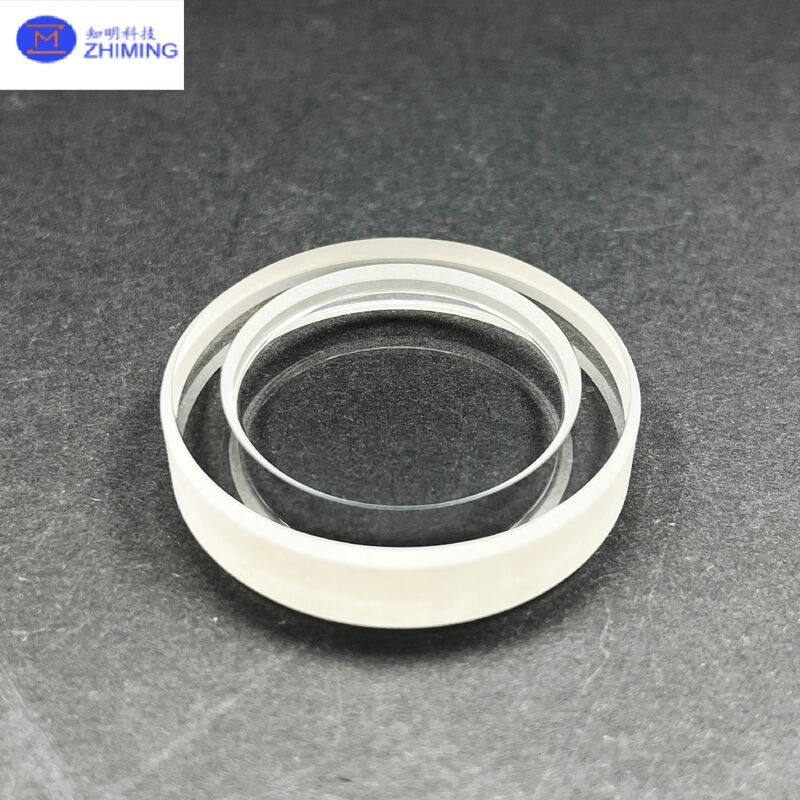

I componenti a gradini di zaffiro personalizzati sono fabbricati da zaffiro monocristallino di alta purezza (Al2O3) utilizzando tecnologie avanzate di lavorazione di precisione.eccellente resistenza all'usura, eccezionale stabilità termica e resistenza chimica superiore, lo zaffiro è un materiale ideale per le applicazioni di semiconduttori, ottici, laser, medici e aerospaziali.

Le nostre parti a gradini di zaffiro possono essere personalizzate con gradini a più livelli, anelli a parete sottile, scanalature, camme e geometrie complesse secondo disegni o campioni del cliente.Attraverso un processo di produzione interno completo, dalla crescita dei cristalli all'usinatura di precisione, la lucidatura ottica e l'ispezione finale, assicuriamo un'eccezionale precisione dimensionale, qualità della superficie e consistenza del prodotto per applicazioni industriali ad alte prestazioni.

Caratteristiche

• Zaffiro monocristallino di alta purezza (Al2O3)
• Durezza di Mohs di 9 per una resistenza all'usura superiore
• Eccellente resistenza alle alte temperature e allo shock termico
• Eccezionale resistenza alla corrosione contro la maggior parte degli acidi e delle alcaline
• Alta resistenza meccanica e isolamento elettrico
• Polizione ottica disponibile per applicazioni trasparenti
• Precisione di lavorazione a livello micron per strutture a gradini complesse
• Personalizzazione OEM & ODM basata su disegni o campioni

Processo di produzione

Ogni componente a gradini di zaffiro viene prodotto attraverso un rigoroso processo di produzione controllato per garantire un'eccellente qualità ottica e precisione dimensionale.

1 Crescita dei cristalli di zaffiro
I cristalli di zaffiro di alta qualità vengono coltivati utilizzando metodi KY, HEM o EFG per ottenere un'eccellente integrità cristallina e consistenza del materiale.

2 Orientazione e taglio dei cristalli
Il cristallo è orientato con precisione e tagliato in pezzi bianchi secondo le specifiche del cliente riducendo al minimo lo stress interno.

3 La lavorazione CNC di precisione
Per la lavorazione del diametro esterno, del diametro interno, dei profili a gradini, delle scanalature e di altre caratteristiche personalizzate vengono utilizzati attrezzature CNC di altissima precisione.

4 Smalzare con finezza
Le operazioni di rettifica multiple migliorano la precisione dimensionale, la piattezza, la concentricità e la precisione geometrica.

5 lucidatura ottica
La lucidatura a lato singolo o a doppio lato fornisce un'elevata liscezza superficiale e trasparenza ottica quando richiesto.

6 Pulizia e ispezione ad ultrasuoni
Ogni componente viene pulito ad ultrasuoni e sottoposto a approfondite ispezioni di dimensioni, superficie e aspetto.

7 Imballaggio e consegna
I prodotti sono confezionati in materiali compatibili con la stanza pulita per evitare la contaminazione e garantire un trasporto sicuro.

Flusso di produzione

Crescita cristallina → Orientazione → Taglio → Lavorazione CNC → Lavorazione di strutture a tappe → Lavoratura fine → lucidatura ottica → Pulizia → Ispezione qualità → Imballaggio

Specificità tipiche

Applicazioni

• Componenti di apparecchiature per semiconduttori
• Anelli di supporto per wafer
• Parti isolanti di sistemi a vuoto
• Fabbricazione a partire da prodotti della voce 8528
• Apparecchiature laser
• Dispositivi medici
• Strumenti di misurazione di precisione
• Componenti per forni ad alta temperatura
• Parti di precisione aerospaziali

Capacità di fabbricazione su misura

Forniamo:

• Macchine di lavorazione di precisione a più fasi
• Fabbricazione di anelli di zaffiro a parete sottile
• Polizione ottica
• Macchinari ad alta concentricità
• Fabbricazione a base di materie plastiche
• Fabbricazione di macchine per il trattamento di rifiuti
• Geometrie personalizzate complesse
• Sviluppo di prototipi
• Produzione di piccole partite e di massa

Perché scegliere noi?

• Produzione completa in-house dalla crescita dei cristalli di zaffiro ai componenti finiti
• Equipaggiamenti avanzati per l'elaborazione CNC e per la lucidatura ad altissima precisione
• Ricca esperienza nella fabbricazione di semiconduttori e parti di zaffiro ottico
• Controllo della qualità rigoroso con controllo delle dimensioni a livello micron
• Rapidi prototipi e produzione in serie affidabile
• Soluzioni personalizzate basate sui disegni del cliente e sulle esigenze dell'applicazione

Domande frequenti

Q1: Puoi produrre secondo i nostri disegni?
Supportiamo disegni 2D (PDF, DWG), modelli 3D (STEP, STP, IGES) e personalizzazione basata su campioni.

Q2: Qual è la dimensione minima del passo che si può lavorare?
La dimensione minima del passo dipende dalla geometria complessiva della parte.

D3: Offrite lucidatura di grado ottico?
Sì, sono disponibili lucidatura ottica a lato singolo e a doppio lato, con rugosità superficiale inferiore a Ra < 10 nm.
