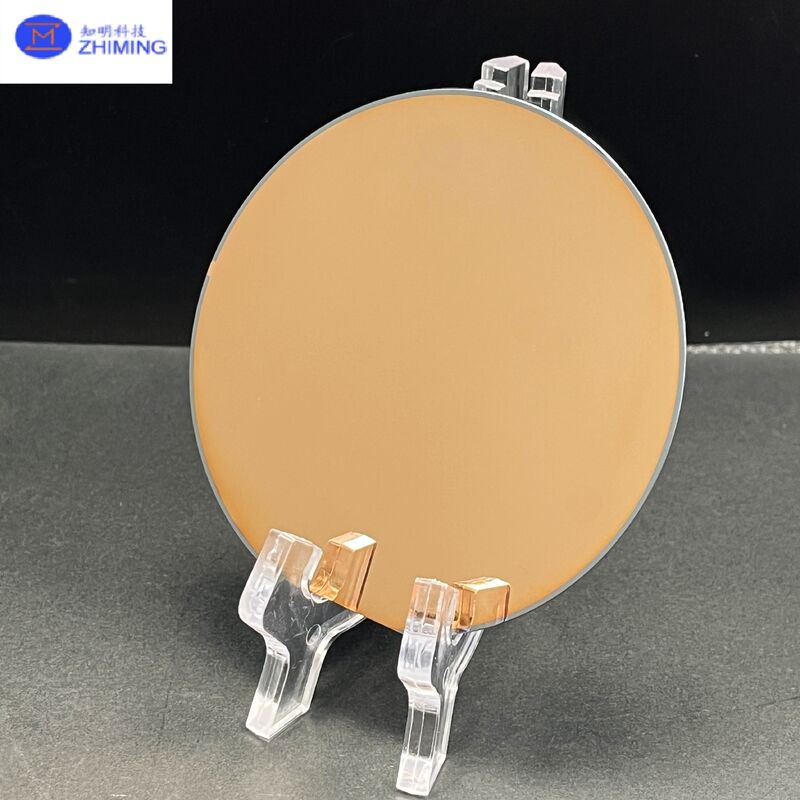

I wafer di silicio rivestiti di metallo Ti/Cu sono fabbricati depositando unstrato di adesione in titanio (Ti)seguito da astrato conduttore di rame (Cu)su substrati di alta qualità consputtering magnetron standardLo strato Ti migliora l'adesione del film e la stabilità dell'interfaccia, mentre lo strato Cu fornisce un'eccellente conducibilità elettrica.intervalli di resistività, e spessori di pellicola sono disponibili, con la completa personalizzazione supportata per la ricerca e la prototipazione industriale.

Struttura e processo

• Piattaforma di pellicole: Substrato +Strato di adesione (Ti)+Strato di rivestimento (Cu)

• Processo di deposizione: Standardsputtering magnetronico(facoltativo: evaporazione termica / galvanoplastica su richiesta)

• Caratteristiche chiave: forte adesione, superficie a bassa resistenza, adatta per successive litografie, accumulo di galvanoplastica o fabbricazione di dispositivi.

Specificativi (personalizzabili)

Applicazioni

• Contatti e elettrodi ohmici: substrati conduttivi, cuscinetti di contatto, prove elettriche

• Strato di sementi per elettroplatazione: RDL, microstrutture, processi di galvanoplastia MEMS

• Ricerca sui nanomateriali e sui film sottili: substrati sol·gel, crescita e caratterizzazione dei nanomateriali

• Microscopia e metrologia delle sonde: SEM, AFM e altre applicazioni di microscopia con sonda di scansione

• Piattaforme bio-chimiche: coltura cellulare, microarray di proteine/DNA, substrati di riflettrometria, piattaforme di rilevamento

Vantaggi

• Adesione eccellenteabilitato da strato intermedio di Ti

• Alta conducibilitàe superficie Cu uniforme

• Ampia sceltadi dimensioni di wafer, intervalli di resistività e orientamenti

• Personalizzazione flessibileper dimensione, substrato, pellicola e spessore

• Processo stabile e ripetibileutilizzando una tecnologia di sputtering matura

FAQ (Wafer di silicio rivestite di metallo Ti/Cu)

D1: Perché viene utilizzato uno strato di Ti sotto il rivestimento di Cu?
A: Il titanio agisce come unstrato di adesione, migliorando l'attaccamento del rame al substrato e migliorando la stabilità dell'interfaccia, che contribuisce a ridurre lo scorticamento o la delaminazione durante la movimentazione e la lavorazione.

D2: Qual è la configurazione tipica di spessore Ti/Cu?
A: Le combinazioni più comuni includono:Ti: decine di nm (ad esempio, 10 ‰ 50 nm)- eCu: 50 ∼ 300 nmper le pellicole sputterizzate.elettroplatazione su uno strato di semi di Cu sputterato, a seconda della domanda.

D3: Puoi rivestire entrambi i lati del wafer?
R: Sì.di larghezza uguale o superiore a 50 mmLe informazioni relative alla domanda sono disponibili su richiesta.
