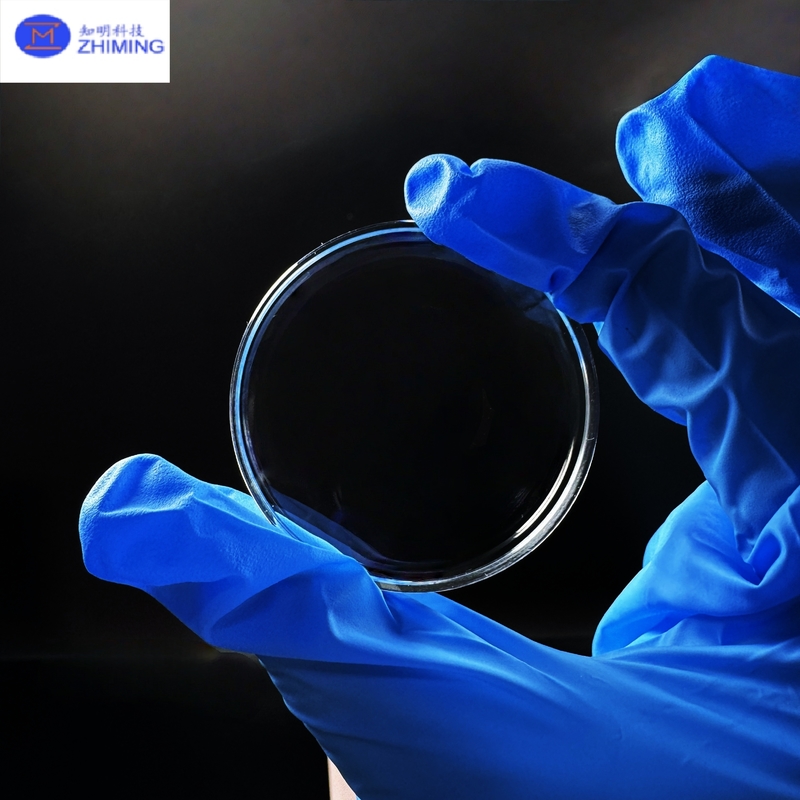

Visualizzazione della finestra ottica zaffiro

I finestrini ottici a zaffiro sono componenti ad alte prestazioni realizzati con ossido di alluminio monocristallino (Al2O3).
A causa della loro struttura cristallina unica, le finestre di zaffiro mostrano:

• Durezza eccezionale

• Ottima trasmissione ottica

• Stabilità termica e chimica superiore

• Resistenza meccanica eccezionale

Sono ampiamente utilizzati nell'aerospaziale, nella difesa, nell'ottica, negli strumenti medici e nelle applicazioni industriali in cui la durata e l'affidabilità sono fondamentali.

Specificità tipiche (personalizzabili) della finestra ottica zaffiro

• Diametro: 5 mm ¥ 300 mm

• Spessore: 0,1 mm 20 mm

• Precisione della superficie: opzioni λ/10, λ/4, λ/2

• Parallelità: <1 arcmin

• Qualità della superficie: 10/5, 20/10, 40/20 (MIL-PRF-13830B)

• Trasmissione: > 85% nello spettro visibile (non rivestito)

• Opzioni di rivestimento: AR, HR, doppia banda o rivestimenti personalizzati

Visualizzazione del processo di fabbricazione della finestra ottica zaffiro

1. Crescita cristallina

   • L'allumina di alta purezza viene fusa e trasformata in cristalli di zaffiro (metodi di Czochralski o Kyropoulos).

   • Un controllo preciso garantisce cristalli singoli trasparenti e privi di difetti.

2. Taglio

   • Le sfere di zaffiro vengono tagliate in pezzi bianchi con seghe di filo di diamante o taglio laser.

   • L'orientamento è controllato per ottimizzare le proprietà ottiche.

3. Smallatura

   • La macinazione meccanica riduce lo spessore e garantisce superfici piatte e parallele.

   • Gli abrasivi a base di diamanti sono utilizzati per la modellazione di precisione.

4. Polizione

   • La lucidatura ad alta precisione consente di ottenere una rugosità superficiale di livello ottico (RMS < 1 nm).

   • Determina la trasmissione finale e la qualità delle immagini.

5. Ispezione della qualità

   • Interferometri, microscopi e testatori di trasmissione misurano la piattezza, il parallelismo e la chiarezza ottica.

   • Solo le finestre qualificate procedono alla finitura.

6. Rivestimento (facoltativo)

   • Per migliorare le prestazioni vengono applicati rivestimenti AR, HR o a più strati.

7. Pulizia e imballaggio

   • La pulizia ad ultrasuoni rimuove particelle e contaminanti.

   • Confezionato in ambienti puliti e protettivi per evitare danni.

Applicazioni della finestra ottica zaffiro

• Sistemi laser: finestre laser ad alta potenza per protezione e trasmissione

• Aerospaziale e Difesa: cupole per missili, sensori per aeromobili, ottiche satellitari

• Strumenti UV/IR: spettrometri UV, rilevatori IR, sistemi di imaging

• Dispositivi medici: apparecchiature per la chirurgia laser, endoscopi, strumenti diagnostici

• Monitoraggio industriale: finestre dei forni, sensori di pressione, diagnostica del plasma

Vantaggi della finestra ottica di zaffiro

• Lunga durata di servizio, riduzione dei costi di manutenzione

• Performance eccellenti in ambienti estremi (alta temperatura, alta pressione, condizioni corrosive)

• Alta trasmissione ottica su un ampio spettro

• Completamente personalizzabile per diverse applicazioni scientifiche, industriali e di difesa

FAQ (Domande frequenti) di Sapphire Optical Window

D1: Qual è la differenza tra finestre in zaffiro e finestre in quarzo o vetro?
R1: Le finestre di zaffiro sono molto più dure (Mohs 9 vs Mohs 5 ¢ 7), più durevoli e possono resistere a ambienti estremi.Le finestre in quarzo o in vetro sono meno costose ma non sono adatte a condizioni di stress o di alta temperatura.

D2: Le finestre di zaffiro possono essere utilizzate con laser ad alta potenza?
R2: Sì, le finestre di zaffiro hanno un basso assorbimento, elevate soglie di danno e eccellente conduttività termica, che le rende ideali per applicazioni laser ad alta potenza.

D3: Le finestre di zaffiro sono trasparenti sia nelle regioni UV che infrarosse?
R3: Sì, lo zaffiro trasmette da 200 nm (UV profondo) a 5000 nm (IR medio), coprendo un ampio spettro.

D4: Quali rivestimenti sono disponibili?
A4: possono essere applicati rivestimenti antiriflesso (AR), ad alta riflessione (HR), a trasmissione parziale o multi-banda in base alle esigenze dell'applicazione.
